Силовой трансформатор подстанции 2000 кВА, ONAF, понижающий, 34,5 кВ на 480 В, трансформатор для электрической подстанции

Наименование марки:	WINLEY
Номер модели:	С-2000/35
МОК:	1UNIT
цена:	$5000-$150000
Подробная информация об упаковке:	фанерный корпус
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

трансформатор подстанции

Емкость:

2000/2300/2576 КВА

Первичное напряжение:

34500Y/19920

Вторичное напряжение:

480Y/277

Класс охлаждения:

Onan/Onaf

Повышение температуры:

55/65К

Векторная группа:

YnYn0

Стандартный:

АНСИ/ИИЭР С57.12.00

Поставка способности:

500Set/месяц

Выделить:

Силовой трансформатор подстанции 2000 кВА

Понижающий трансформатор ONAF 34

5 кВ

Описание продукта

Силовой трансформатор подстанции 2000 кВА ONAF понижающий 34,5 кВ на 480 В Электрический трансформатор подстанции

Краткое описание

Подстанция является критическим узлом в электрической сети, который обеспечивает передачу и распределение электроэнергии. Подстанции оснащены основными компонентами, такими как трансформаторы, автоматические выключатели, переключатели и системы мониторинга. Их основная цель - регулировать уровни напряжения, направлять поток электроэнергии и обеспечивать стабильность и безопасность системы.

Фотографии продукта

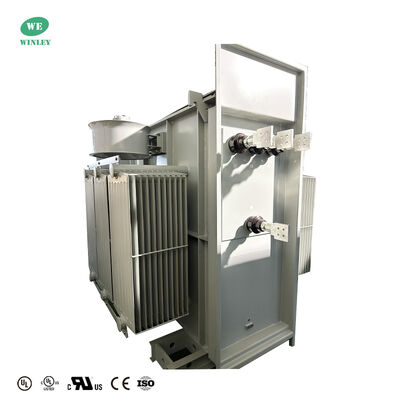

Силовой трансформатор подстанции 2000 кВА, ONAF, понижающий, 34,5 кВ на 480 В, трансформатор для электрической подстанции 0

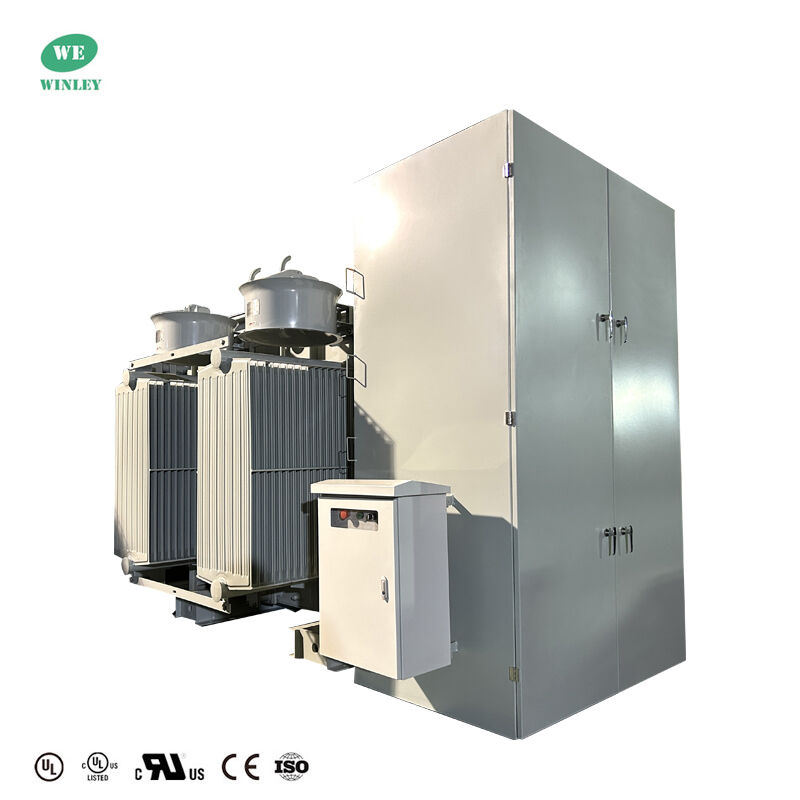

Силовой трансформатор подстанции 2000 кВА, ONAF, понижающий, 34,5 кВ на 480 В, трансформатор для электрической подстанции 1

Трансформаторы подстанций WINLEY Electric разработаны в соответствии со стандартами ANSI/IEEE и IEC, с мощностью от 150 кВА до 63 МВА и диапазоном напряжений, как правило, от 2,4 кВ до 69 кВ. Они отличаются низким частичным разрядом, низкими потерями, низким уровнем шума, малым весом и длительным сроком службы.

Основные данные

№	Элемент	Единица измерения	Требование
1	Тип	~	масляный
2	Номинальная мощность	кВА	2000/2300/2576
3	Количество фаз	~	3
4	Первичное напряжение	В	34500Y/19920
5	Вторичное напряжение	В	480Y/277
6	Диапазон регулирования	~	±2*2.5
7	Метод охлаждения	~	ONAN/ONAF
8	Номинальная частота	Гц	60
9	Векторная группа	~	YNyn0
10	Класс изоляции	~	A
11	Повышение температуры	K	55/55(Fn)/65(Fn)
12	Импеданс	%	6.5
13	Материал обмотки	~	Алюминий
14	Материал сердечника	~	кремнистая сталь
15	Материал изоляционной жидкости	~	Минеральное масло
16	Условия эксплуатации	~	наружная

Технические чертежи

Силовой трансформатор подстанции 2000 кВА, ONAF, понижающий, 34,5 кВ на 480 В, трансформатор для электрической подстанции 3

Стандартные спецификации

Выключатель LBOR
Внешние запираемые датчики, плавкие предохранители и выключатель
Датчик температуры жидкости (термометр циферблатного типа)
Внешний запираемый сливной и пробоотборный клапан
Датчик уровня жидкости
Манометр вакуумметр
Предохранительный клапан
Эффективность DOE 2016
Все оборудование из нержавеющей стали

Дополнительные спецификации

Датчики с контактами сигнализации
Пакет вентиляторов
Двунаправленный (повышающий) с электростатическим экраном
Соединение с горловиной для близкого соединения
Внешний сливной и пробоотборный клапан в запираемой коробке
Варианты установки на салазках
K-фактор до K-13
Увеличенная глубина шкафа для установки разъемов T-OP
Двойное напряжение
FR3
Система консервации масла инертным газом (высокое напряжение)
Пакет вентиляторов (высокое напряжение)

СПЕЦИФИКАЦИЯ ПРОДУКТА

Номинальная мощность	Высокое напряжение	Низкое напряжение	Символ соединения	Сопротивление короткого замыкания	Потери холостого хода	Потери под нагрузкой	Размер	Вес
(кВА)	(кВ)	(В)		(%)	(Вт)	(Вт)	ШВГ(мм)	(кг)
800	4.16 кВ 12.47 кВ 13.2 кВ 13.8 кВ 24.94 кВ 34.5 кВ или другие	208/120 В 480/277 В 600 В 12470 В 13200 В 13800 В или другие	Dyn1 Ynyn0 Dyn11 Dd0 Ynd11 или другие	2.7 3.1 4.35 5.75 6	980	9350	106015001780	2050
1000					1160	11500	108515701800	2450
1250					1380	13900	116016101890	2900
1600					1660	16600	119016301950	3400
2000					2030	18300	126017002090	4100
2500					2450	19600	115021502250	4750
3000					3240	26500	190026002150	6500
5000					4500	27000	250022103180	9500
7500					7200	32000	366031005100	13600
10000					8500	35500	383026402216	15800

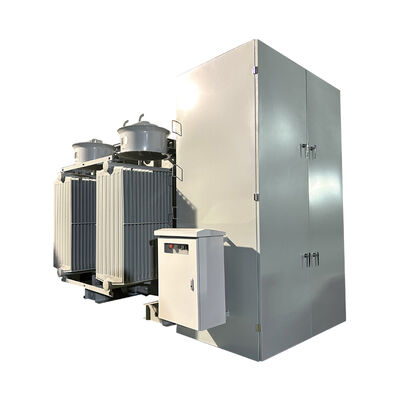

Силовой трансформатор подстанции 2000 кВА, ONAF, понижающий, 34,5 кВ на 480 В, трансформатор для электрической подстанции 4

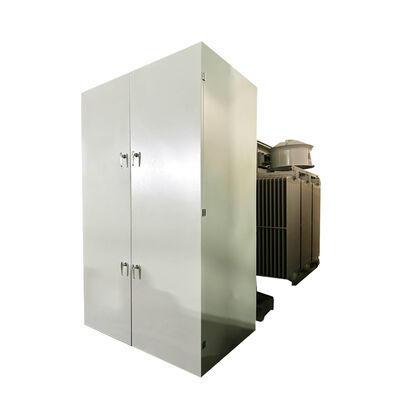

Силовой трансформатор подстанции 2000 кВА, ONAF, понижающий, 34,5 кВ на 480 В, трансформатор для электрической подстанции 5
