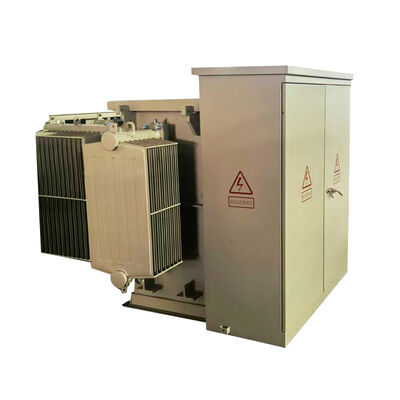

Трансформатор масляный трехфазный 1500 кВА, для установки на площадке, низкое напряжение 480 В на 240 В, с токоведущими частями спереди

Наименование марки:	WINLEY
Номер модели:	ZGS-1500/0,48
МОК:	1UNIT
цена:	$5000-$100000
Подробная информация об упаковке:	фанерный корпус
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

UL/cUL,CE,ISO

Документ:

Тип трансформатора:

Прокладка монтированного трансформатора

Фаза:

Три фазы

Тип подачи:

Радиальная подача

Емкость:

1500 кВА

Первичное напряжение:

480 В.

Вторичное напряжение:

416Y/240

Метод охлаждения:

Извилистый материал:

Поставка способности:

1000Set/месяц

Выделить:

Трехфазный трансформатор 1500 кВА

трансформатор

установленный на масляной подставке

Описание продукта

Трансформатор трехфазный масляный, устанавливаемый на опоре, 1500 кВА, низкое напряжение 480 В - 240 В, силовые электрические трансформаторы с передней панелью под напряжением

Этот трехфазный трансформатор с масляным заполнением, устанавливаемый на опоре, мощностью 1500 кВА, разработан в соответствии со стандартами Северной Америки IEEE/ANSI с первичным напряжением 480 В и вторичным напряжением 416Y/240 В. Он оснащен огнестойким эфирным маслом FR3 и медными обмотками.

Фотографии с завода-изготовителя продукции

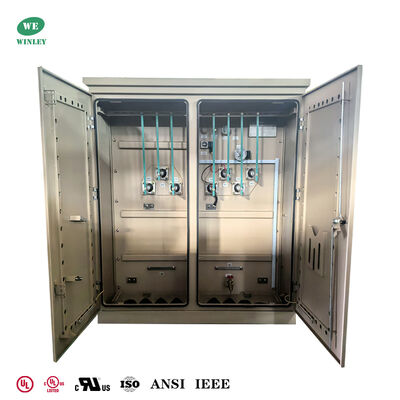

Трансформатор масляный трехфазный 1500 кВА, для установки на площадке, низкое напряжение 480 В на 240 В, с токоведущими частями спереди 0

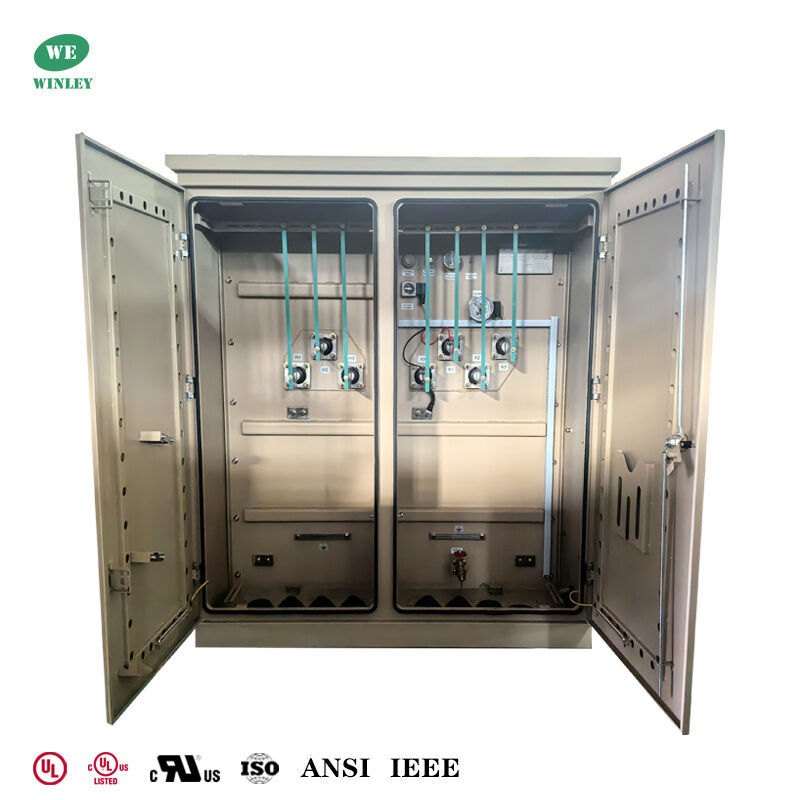

Трансформатор масляный трехфазный 1500 кВА, для установки на площадке, низкое напряжение 480 В на 240 В, с токоведущими частями спереди 1

Трехфазные трансформаторы Winley Electric для североамериканского рынка сертифицированы UL и cUL, обеспечивая надежные и высококачественные решения для электроснабжения, подкрепленные обширным региональным опытом.

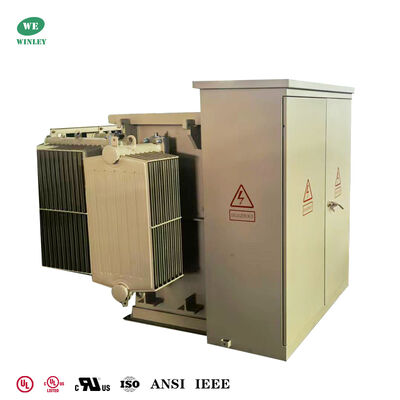

Трансформатор масляный трехфазный 1500 кВА, для установки на площадке, низкое напряжение 480 В на 240 В, с токоведущими частями спереди 3

Технические чертежи

Трехфазный трансформатор, устанавливаемый на опоре, погружает выключатель нагрузки и предохранитель на стороне высокого напряжения трансформатора вместе с сердечником и обмотками трансформатора в один и тот же масляный бак, имеет преимущества передовой структуры, надежной работы, энергосбережения и снижения потребления, гибкого использования, высокой адаптируемости и экономических преимуществ.

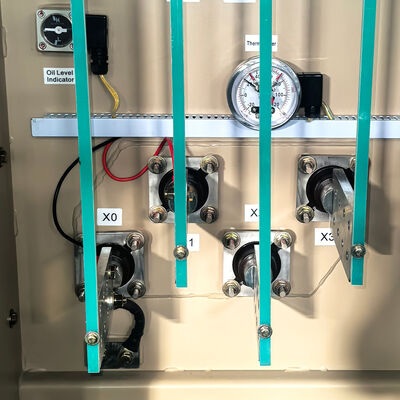

Трансформатор масляный трехфазный 1500 кВА, для установки на площадке, низкое напряжение 480 В на 240 В, с токоведущими частями спереди 4

Основные данные

№	Наименование	Ед. изм.	Требование
1	Тип	~	масляный, устанавливаемый на опоре
2	Номинальная мощность	кВА	1500
3	Количество фаз	~	3
4	Первичное напряжение	В	480
5	Первичный ввод	~	(3) лопаточных вывода с 8 отверстиями
6	Вторичное напряжение	В	416Y/240
7	Вторичный ввод		(4) лопаточных вывода с 8 отверстиями
8	Метод охлаждения	~	KNAN
9	Номинальная частота	Гц	60
10	Группа соединений	~	Dyn1
11	Класс изоляции	~	A
12	Повышение температуры	K	65
13	Материал изоляционной жидкости	~	Масло FR3
14	Условия эксплуатации	~	наружная
15	Стандарт	~	IEEE ANSI C57.12.00

Стандартные характеристики

• Работа на частоте 60 Гц.
• Средний нагрев обмотки 65°C.
• Радиальная и кольцевая схемы питания.
• Тип выводов высокого напряжения с мертвой и живой передней панелью.
• HV BIL 45 – 150 кВ (мертвая передняя панель) 200 кВ (живая передняя панель).
• LV BIL 30 – 60 кВ.
• Трехточечная защелка двери низкого напряжения.
• Дверь высокого напряжения, которая может быть открыта только после открытия двери низкого напряжения.
• Жесткая стальная перегородка.
• Бак трансформатора, сваренный от крышки до основания.
• Постоянная табличка.
• Предусмотрено заполнение трубой NPT 1 дюйм.
• Опорные площадки бака ANSI.
• Сливной клапан и пробоотборник 1 дюйм.
• Автоматический предохранительный клапан (35 SCFM).
• Переключатель ответвлений с (2) ответвлениями полной мощности 2,5% выше и ниже номинального.
• Одно смотровое отверстие 10”x18” (или 14”x25”) в крышке бака трансформатора.
• Покраска в оливково-зеленый цвет.
• Разработан, изготовлен и испытан в соответствии с последними стандартами ANSI

Спецификация

Номинальная мощность (кВА)	Высокое напряжение (кВ)	Низкое напряжение (В)	Потери холостого хода (Вт)	Потери под нагрузкой (Вт)	Высота (мм)	Глубина (мм)	Ширина (мм)	Вес (кг)	Вес (фунты)
75 кВА	34,5 кВ 4,160 кВ 12,47 кВ 13,2 кВ 13,8 кВ 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 или другие	277 В 347 В 480 В 600 В 120/240 В 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150 кВА			280	2200	1530	980	1510	989	2180
300 кВА			480	3650	1680	1080	1660	1415	3119
500 кВА			680	5100	1790	1160	1810	1905	4200
750 кВА			980	7500	2030	1300	2030	2755	6074
1000 кВА			1150	10300	1854	1549	1651	3235	7132
1500 кВА			1640	14500	2150	1570	2210	5835	12864
2000 кВА			2160	20645	2220	1600	2380	6430	14175
2500 кВА			2680	23786	2330	1650	3070	8865	19544
3000 кВА			3300	30300	2460	1850	3260	11300	24912
3735 кВА			4125	37875	2680	2060	4080	14400	31746

Процесс производства

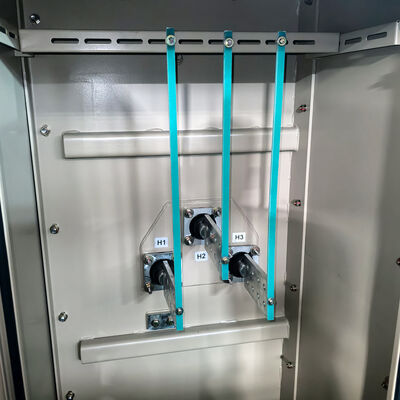

Трансформатор масляный трехфазный 1500 кВА, для установки на площадке, низкое напряжение 480 В на 240 В, с токоведущими частями спереди 5

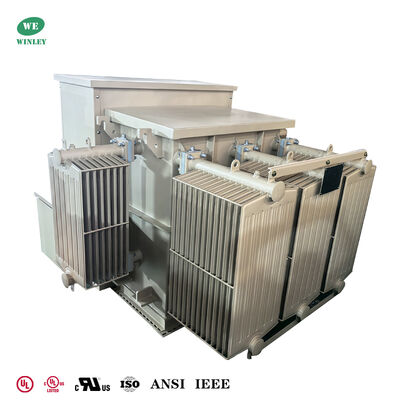

Трансформатор масляный трехфазный 1500 кВА, для установки на площадке, низкое напряжение 480 В на 240 В, с токоведущими частями спереди 6
