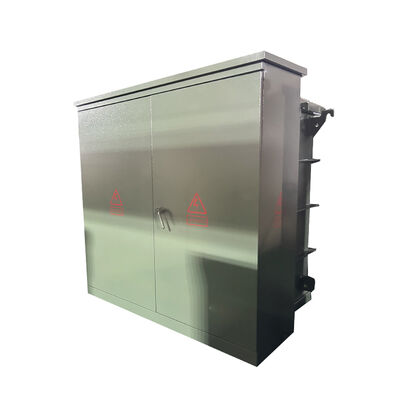

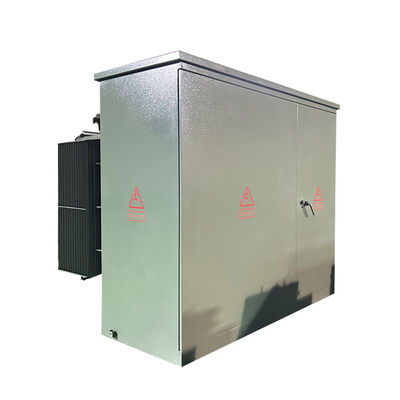

Трансформатор 1500 кВА трехфазный, масляный, для установки на площадке, с 7-ступенчатой регулировкой напряжения без нагрузки, многовариантным напряжением и фарфоровыми вводами заземления

Наименование марки:	WINLEY
Номер модели:	ЗГС-1500/35
МОК:	1UNIT
цена:	$5000-$150000
Подробная информация об упаковке:	фанерный корпус
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

UL/cUL,CE,ISO

Тип трансформатора:

Прокладка монтированного трансформатора

Фаза:

Три фазы

Тип подачи:

Петля корма

Емкость:

1500 кВА

Первичное напряжение:

34.5 кВ

Вторичное напряжение:

208y/120

Класс охлаждения:

Онон; Самоооооооооооо

Рейтинги эффективности:

DOE 2016, CSA, ANSI/IEEE

Поставка способности:

1000Set/месяц

Выделить:

Трансформатор масляный в кожухе с 7-ступенчатым переключением без возбуждения

Масляный трансформатор с многовариантным напряжением

Трехфазный трансформатор с фарфоровыми вводами заземления

Описание продукта

Трехфазный трансформатор 1500 кВА для установки на опоре, маслонаполненный, понижающий 34500 В на 208 В 120 В, с передней панелью

Трехфазный трансформатор 1500 кВА WINLEY для установки на опоре - это высокопроизводительное оборудование для распределения электроэнергии, предназначенное для эффективной и надежной передачи электроэнергии.

Приняв структуру петлевой подачи, он подходит как для внутренней, так и для наружной установки, удовлетворяя потребности в электроснабжении различных промышленных, коммерческих и жилых районов.

Его универсальная адаптация к различным напряжениям, строгое соответствие международным стандартам ANSI, авторитетная сертификация UL/cUL и специальный фарфоровый изолятор заземления для повышения безопасности - все это вместе делает его лучшим выбором для современных систем распределения электроэнергии, требующих безопасности, совместимости и надежности.

Основные технические характеристики

№	Параметры	Ед. изм.	Спецификация
1	Тип	~	для установки на опоре, петлевая подача
2	Номинальная мощность	кВА	1500
3	Количество фаз	~	3
4	Первичное напряжение	В	34500
4	Первичный ввод	~	(6) 35 кВ, класс 200A, медный цельный ввод + (1) фарфоровый ввод H0
4	BIL	кВ	150
5	Вторичное напряжение	В	208Y/120
5	Вторичный ввод	~	(4) лопаточный ввод с 10 отверстиями
5	BIL	кВ	30
6	Тип переключения ответвлений	~	без нагрузки
7	Диапазон переключения ответвлений	В	36200, 35360, 34500, 33640, 33000, 32175, 31350
8	Метод охлаждения	~	ONAN
9	Номинальная частота	Гц	60
10	Группа векторов	~	Dyn1
11	Класс изоляции	~	A
12	Повышение температуры	℃	65/60 (обмотка/верхнее масло)

Технические чертежи

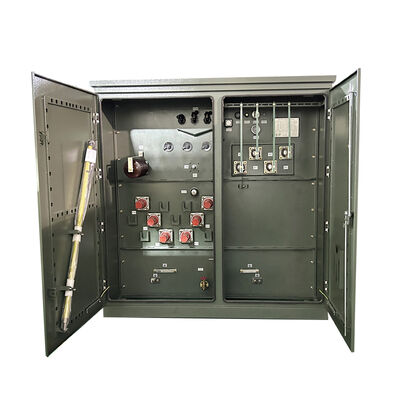

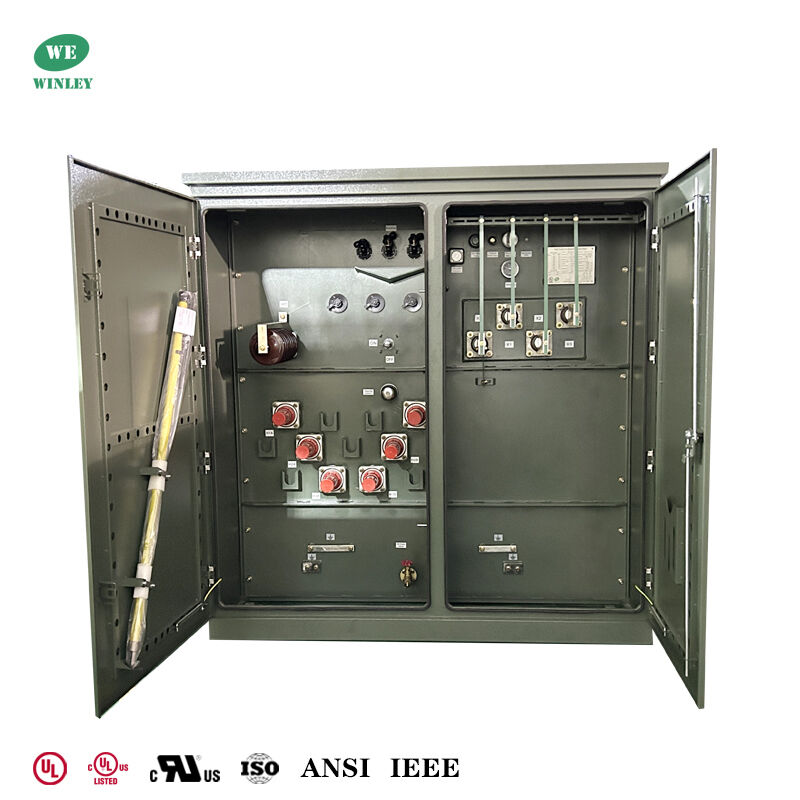

Стандартная конфигурация

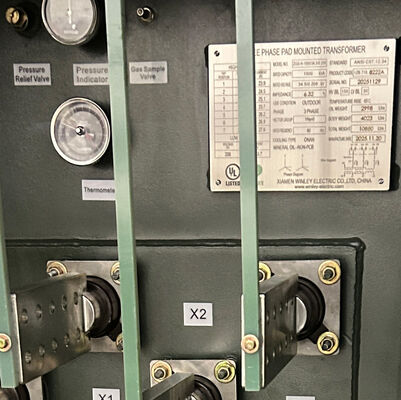

Трансформатор оснащен полным набором аксессуаров для обеспечения безопасной и стабильной работы, включая:
Двухпозиционный выключатель
Сливной кран с клапаном для отбора проб на стороне высокого напряжения (HV)
Датчик температуры
Датчик уровня жидкости
Мановакуумметр
Предохранительный клапан
Штыревой предохранитель и токоограничивающий предохранитель на стороне высокого напряжения
Ограничитель перенапряжения 36 кВ под маслом с переключателем ISO
Специальный заземляющий терминал, соответствующий фарфоровому изолятору заземления H0: Обеспечивает плотное соединение с изолятором, снижает контактное сопротивление и гарантирует непрерывное и надежное заземление.

Основные характеристики продукта

Одним из наиболее значительных преимуществ этого трансформатора является 7-уровневый диапазон переключения ответвлений без нагрузки (36200 В, 35360 В, 34500 В, 33640 В, 33000 В, 32175 В, 31350 В). Этот широкий диапазон напряжений позволяет оборудованию легко адаптироваться к различным колебаниям напряжения в сети и различным сценариям применения - будь то промышленные парки с высокими требованиями к напряжению, коммерческие центры, требующие стабильного электроснабжения среднего напряжения, или жилые районы со стандартными потребностями в низком напряжении. Конструкция переключения ответвлений без нагрузки обеспечивает безопасную и удобную регулировку напряжения без прерывания общего электроснабжения, значительно повышая гибкость и применимость трансформатора в сложных условиях электросети.

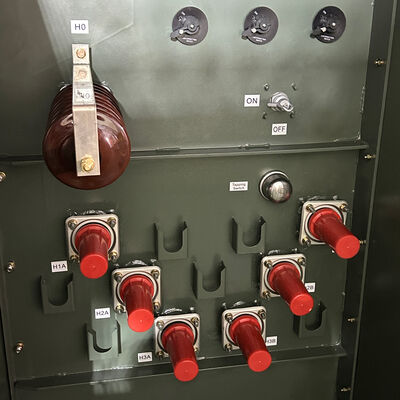

Повышенная безопасность благодаря фарфоровому изолятору заземления

Специальный фарфоровый изолятор заземления H0 является ключевой функцией безопасности, обеспечивающей многослойную защиту:
Превосходная изоляция: Высокочистая керамика, сопротивление ≥1000MΩ (25℃), изолирует клеммы, чтобы избежать коротких замыканий.
Высокая адаптируемость: Антикоррозийное покрытие, устойчивое к суровым элементам, стабильно при -40℃~85℃/≥95% влажности.
Надежное соединение: Точное внутреннее отверстие соответствует медным клеммам, сопротивление ≤0,01Ω, быстрое рассеивание тока короткого замыкания.
Длительный срок службы: Керамика (износостойкая/устойчивая к старению, UL94 V-0), срок службы ≥20 лет, сокращает затраты на техническое обслуживание.

Подробные характеристики

Номинальная мощность (кВА)	Высокое напряжение (кВ)	Низкое напряжение (В)	Потери холостого хода (Вт)	Потери под нагрузкой (Вт)	Высота (мм)	Глубина (мм)	Ширина (мм)	Вес (кг)	Вес (фунты)
75 кВА	34,5 кВ 4,160 кВ 12,47 кВ 13,2 кВ 13,8 кВ 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 или другие	277 В 347 В 480 В 600 В 120/240 В 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150 кВА	То же, что и выше	То же, что и выше	280	2200	1530	980	1510	989	2180
300 кВА	То же, что и выше	То же, что и выше	480	3650	1680	1080	1660	1415	3119
500 кВА	То же, что и выше	То же, что и выше	680	5100	1790	1160	1810	1905	4200
750 кВА	То же, что и выше	То же, что и выше	980	7500	2030	1300	2030	2755	6074
1000 кВА	То же, что и выше	То же, что и выше	1150	10300	1854	1549	1651	3235	7132
1500 кВА	То же, что и выше	То же, что и выше	1640	14500	2150	1570	2210	5835	12864
2000 кВА	То же, что и выше	То же, что и выше	2160	20645	2220	1600	2380	6430	14175
2500 кВА	То же, что и выше	То же, что и выше	2680	23786	2330	1650	3070	8865	19544
3000 кВА	То же, что и выше	То же, что и выше	3300	30300	2460	1850	3260	11300	24912
3735 кВА	То же, что и выше	То же, что и выше	4125	37875	2680	2060	4080	14400	31746

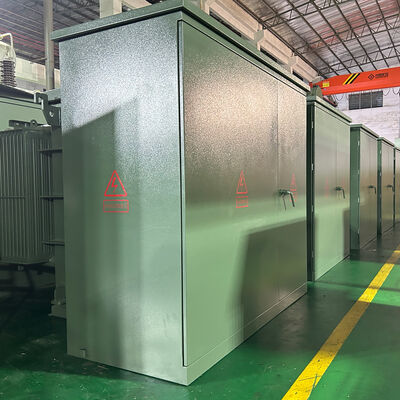

Процесс производства
