Трансформатор с однофазной подставкой

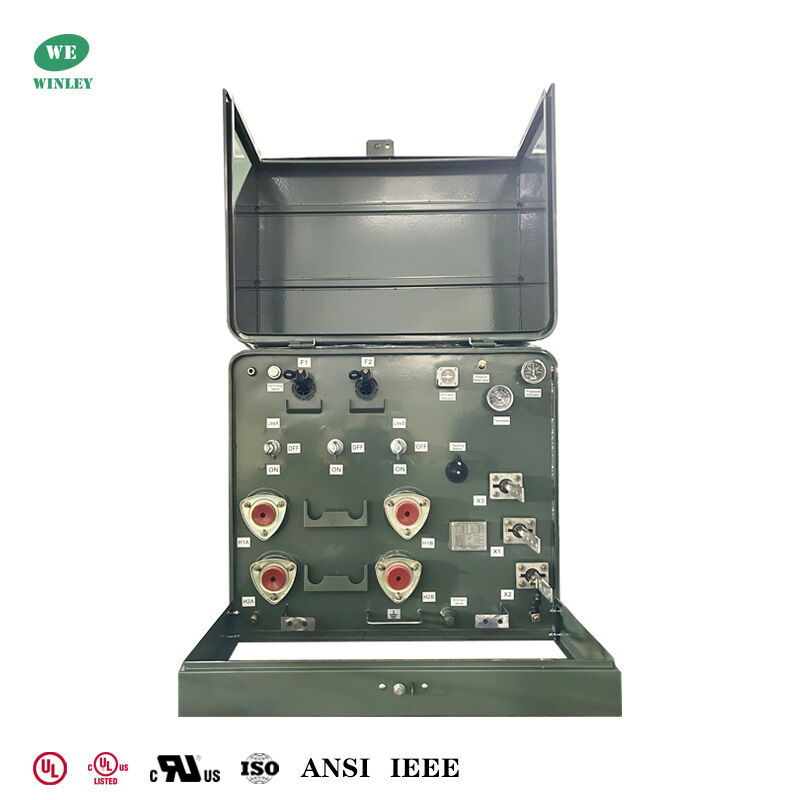

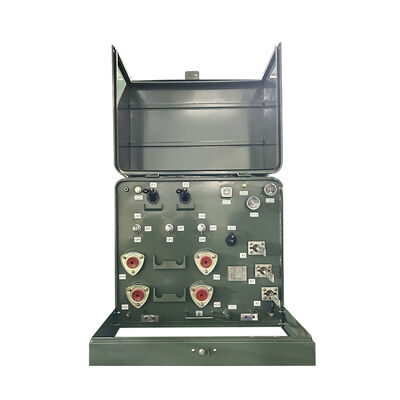

Однофазный трансформатор на опоре 25 кВА, 13,2 кВ на 240 В, с баком из нержавеющей стали 304

Все категории

Трансформатор с однофазной подставкой

Трехфазный сухой тип трансформатор

Трехфазный трансформатор изоляции

Медицинский трансформатор изоляции

Промышленный трансформатор контроля

Трансформатор управлением одиночной фазы

Toroidal трансформатор изоляции

Трехфазный автоматический трансформатор

Трехфазный регулятор напряжения тока

Трехфазный реактор

Свяжитесь с нами

Mr. Steven

steven@winley-electric.com

86-18650108051

Свяжитесь сейчас

Однофазный трансформатор на опоре 25 кВА, 13,2 кВ на 240 В, с баком из нержавеющей стали 304

Наименование марки:	WINLEY
Номер модели:	ЗГД-25/13,2
МОК:	1UNIT
цена:	$1000-$10000
Подробная информация об упаковке:	фанерный корпус
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

UL/cUL, ISO

Документ:

Тип трансформатора:

Прокладка монтированного трансформатора

Емкость:

25kVA

Первичное напряжение:

13200В или на заказ

Вторичное напряжение:

120/240V

Класс охлаждения:

KNAN; самоохлаждаемые

Материал танка:

Нержавеющая сталь 304

Эффективность:

99,00%

Стандарты (ы) эффективности:

Соблюдает стандарты DOE 2016, соответствует стандартам ANSI/IEEE

Поставка способности:

1000Set/месяц

Выделить:

Трансформатор на 25 кВА

Однофазный трансформатор 13

2 кВ на 240 В

Описание продукта

Однофазный трансформатор наружной установки для жилых домов 13,2 кВ на 240 В, масляный распределительный трансформатор, бак из нержавеющей стали 304

Однофазный трансформатор наружной установки WINLEY Electric разработан в строгом соответствии с международными стандартами, такими как стандарты IEEE, CSA и DOE, и имеет сертификаты UL/cUL и другие. Номинальная мощность до 333 кВА и первичное напряжение до 34,5 кВ. Однофазный трансформатор наружной установки с его зеленым и простым внешним видом может использоваться в жилых районах и коммерческих помещениях.

Основные характеристики

Трансформатор наружной установки мощностью 25 кВА, предназначенный для надежного распределения с первичным напряжением 13 200 В Delta и вторичным напряжением 240/120 В
Имеет три 2-позиционных разъединителя нагрузки (LBS) для гибкого секционирования и безопасного переключения под нагрузкой

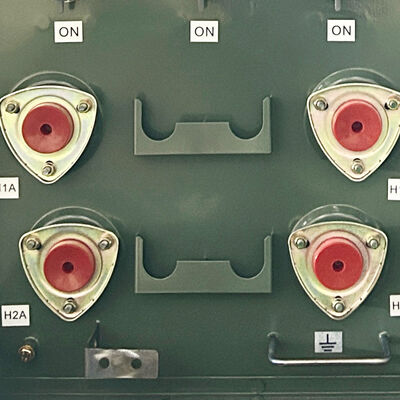

Четыре высоковольтных ввода для упрощения подключений и улучшения доступа к фазам
Масляный бак из нержавеющей стали 304 обеспечивает превосходную коррозионную стойкость, более длительный срок службы и минимальное техническое обслуживание

Технические характеристики

Параметр	Значение
Тип трансформатора	Наружной установки
Фаза	Однофазный
Мощность	25 кВА
Векторная группа	II6
Первичное напряжение	13200 В
Вторичное напряжение	240/120 В
Вторичный фазор	Двухобмоточный однофазный
Частота	60 Гц
Повышение температуры	65°C
Класс охлаждения	KNAN; Самоохлаждение
Стандарт(ы) эффективности	Соответствует стандартам DOE 2016, соответствует стандартам ANSI/IEEE
Материал обмотки	Медь
Номинальная температура окружающей среды	40°C
Уровень шума	48 дБА
Материал бака	Нержавеющая сталь 304

Процедуры тестирования

Все трансформаторы проходят испытания в строгом соответствии с последней редакцией применимых стандартов ANSI, IEEE и NEMA с отчетами об испытаниях.

Испытание на герметичность
Полярность и фазовое соотношение
Сопротивление
Потери холостого хода и ток возбуждения
Потери нагрузки и импеданс
Приложенное напряжение
Наведенное напряжение
Полная волна импульса
Испытание коэффициента трансформации

Спецификации продукта

Номинальная мощность (кВА)	Высокое напряжение (кВ)	Потери холостого хода	Потери под нагрузкой	Высота (мм)	Глубина (мм)	Ширина (мм)	Вес масла (кг)	Общий вес (кг)
15 кВА	34,5/19,92 13,8/8 13,2/7,6 12,47/7,2 или другие	50	195	840	740	610	45	294
25 кВА		80	290	840	740	610	68	362
37,5 кВА		106	360	840	760	610	75	476
50 кВА		135	500	840	810	610	93	553
75 кВА		190	650	840	860	610	132	672
100 кВА		280	1010	910	1200	965	230	714
167 кВА		435	1530	1000	1200	965	265	913
250 кВА		550	2230	1250	1300	1430	325	1106

Производственный процесс
