Трансформатор на столбе 100 кВА 34,5 кВ на 120 В с двойной обмоткой, масляный распределительный трансформатор

Наименование марки:	WINLEY
Номер модели:	Д-100/34.5
МОК:	1UNIT
цена:	$1000-$10000
Подробная информация об упаковке:	фанерный корпус
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

UL/cUL, CE, ISO

Приложение:

Система распределения энергии

Фаза:

Одинокий

Емкость:

100 кВА

Первичное напряжение:

34500Y/19920В

Вторичное напряжение:

120/240V

Частота рост:

60 Гц

Класс охлаждения:

Извилистый материал:

Поставка способности:

1000Set/месяц

Выделить:

Трансформатор на 100 кВА

Трансформатор с двойной обмоткой 34

5 кВ на 120 В

Описание продукта

Трансформатор на силовом полюсе 100 КВ 34,5 кВ до 120 В Двойной обмотки Наполненные маслом распределительные трансформаторы

Обзор

Трансформатор Winley 100 кВА - это однофазный модуль, заполненный жидкостью, предназначенный для надежного и эффективного распределения в воздушных сетях.Построен в соответствии с отраслевыми стандартами и требованиями DOE к эффективности, этот трансформатор идеально подходит для жилых, коммерческих и легких промышленных распределения, модернизации замены устаревших блоков и нового строительства, где компактный,требуются прочные решения для установки на столбе.

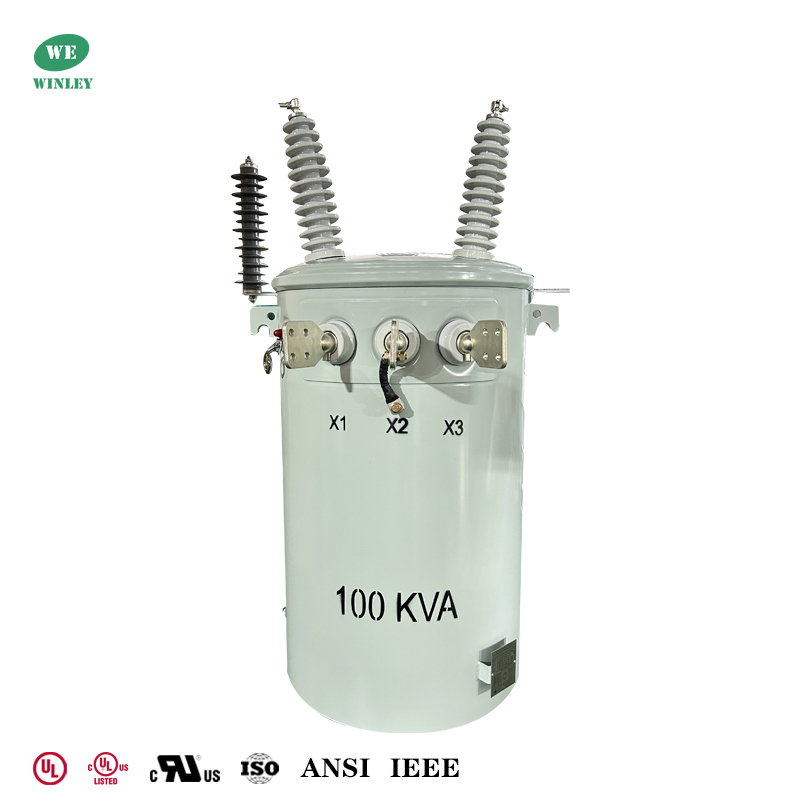

Трансформатор на столбе 100 кВА 34,5 кВ на 120 В с двойной обмоткой, масляный распределительный трансформатор 0

Производственная и поставщическая мощности Winley

UL/cUL Сертифицированная линейка продуктов: Winley's однофазные распределительные трансформаторы (10333 кВА, до 34,5 кВ).
Многостандартное проектирование: продукты разработаны таким образом, чтобы соответствовать или превышать DOE 2016, IEEE, ANSI, CSA, IEC, NEMA и другие применимые стандарты.
Производственная и поставка: ежемесячная поставка превышает 800 единиц; стандартная быстрая доставка в течение 4 недель в зависимости от конфигурации и размера заказа.

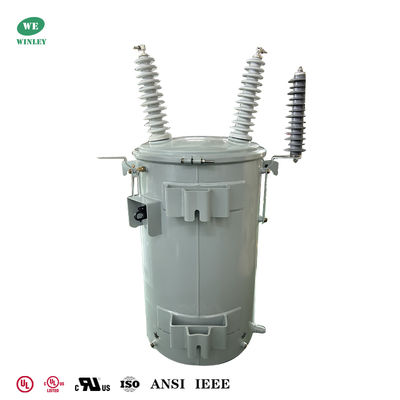

Трансформатор на столбе 100 кВА 34,5 кВ на 120 В с двойной обмоткой, масляный распределительный трансформатор 3

Основные данные

Тип трансформатора	Трансформатор наземного распределения, обычный тип
Фаза	Однофазная
Мощность	100 КВА
Первичное напряжение	34500 гривен/1999 г.
Первичный BIL	125 кВ
Вторичное напряжение	120/240 В
Класс вторичного напряжения	1Класс 2 кВ
Вторичный фазор	Однофазовая двойная обмотка
Вторичный BIL	30 кВ
Частота	60 Гц
Повышение температуры	65°С
Квалификация изоляции	Класс E
Класс охлаждения	KNAN; самоохлаждаемые
Стандарты эффективности	Соответствует стандартам DOE 2016 и стандартам ANSI/IEEE
Материал намотки	Медь
Оценка температуры окружающей среды	40°C
Уровень звука	51 дБА
Эффективность	99.00%
Нет потерь нагрузки (в ватах)	+/- 268 Вт
Потеря полной нагрузки (в ватах)	+/- 1,095 Вт

Рисунок

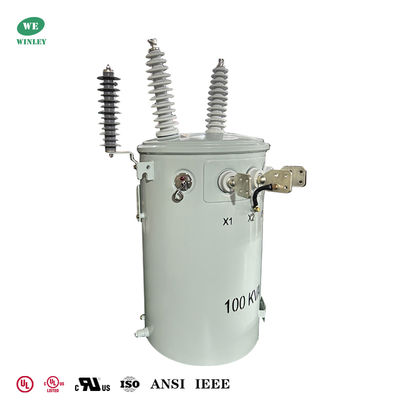

Трансформатор на столбе 100 кВА 34,5 кВ на 120 В с двойной обмоткой, масляный распределительный трансформатор 4

Почему выбрать это отделение?

Высокая эффективность: низкие эксплуатационные потери снижают стоимость энергии жизненного цикла и отвечают требованиям DOE.
Прочная конструкция: качественные материалы (медные обмотки, металлическое ядро GO, коррозионностойкий резервуар) для длительного срока службы.
Удобный для использования в полевых условиях: внешняя ручка крана, съемная крышка, внутренняя маркировка уровня масла, отвод и заземление упрощают установку и обслуживание.
Сертификация и соответствие: UL/cUL сертификация и соответствие широким стандартам обеспечивают уверенность для коммунальных услуг и подрядчиков.
Быстрая доступность: мощные производственные мощности и быстрая доставка сокращают сроки выполнения проекта.

Спецификации

10kva-333kva Однофазный трансформатор, погруженный в масло
Номинальная капитализация ((kVA)	Высокий	Низкое напряжение (v)	Символ соединения	Стандартный	Импеданс короткого замыкания ((%)	Эффективность
	Напряжение ((v)					(%)
10	4160 7200 12000 12470 13200 13800 19920 24940 34500	110 220 230 400 480	II0,II6	IEEE/ANSI/DOE	10,8 - 4%	98.7
15						98.82
25						98.95
37.5						99.05
50						99.11
75						99.19
100						99.25
167						99.33
250						99.39
333						99.43

Процесс производства

Трансформатор на столбе 100 кВА 34,5 кВ на 120 В с двойной обмоткой, масляный распределительный трансформатор 5

Трансформатор на столбе 100 кВА 34,5 кВ на 120 В с двойной обмоткой, масляный распределительный трансформатор 6

Трансформатор на столбе 100 кВА 34,5 кВ на 120 В с двойной обмоткой, масляный распределительный трансформатор 7
