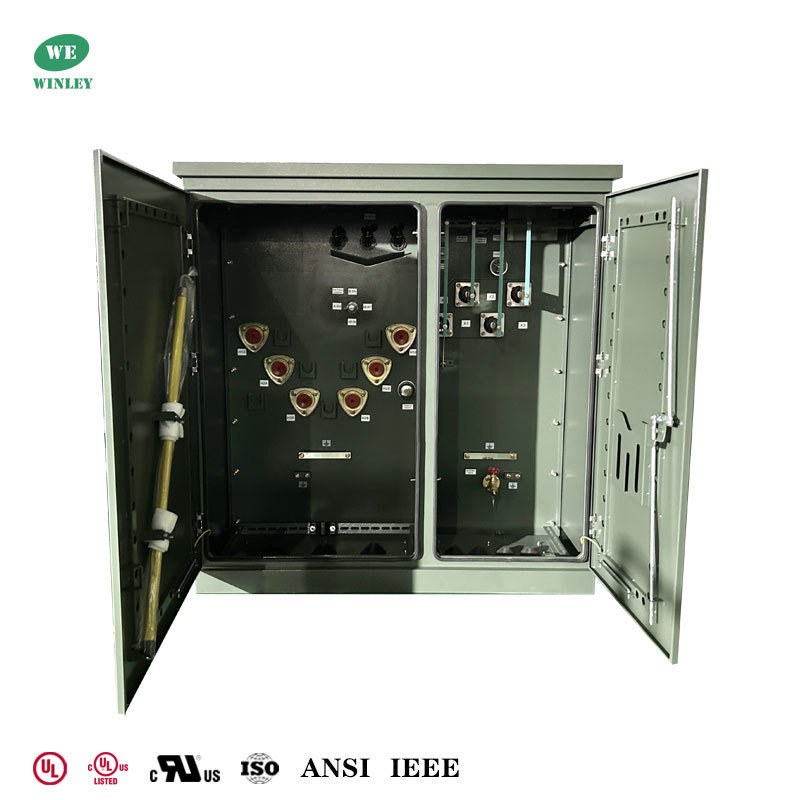

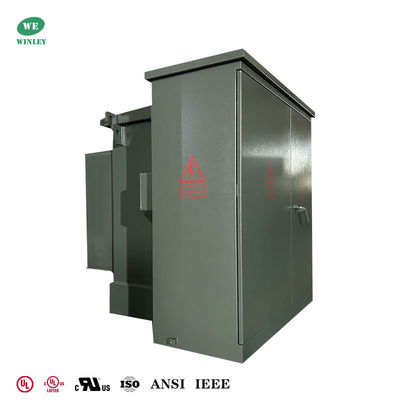

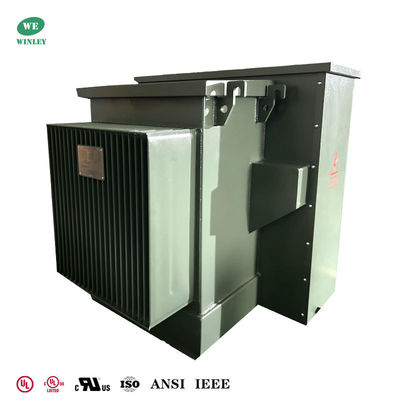

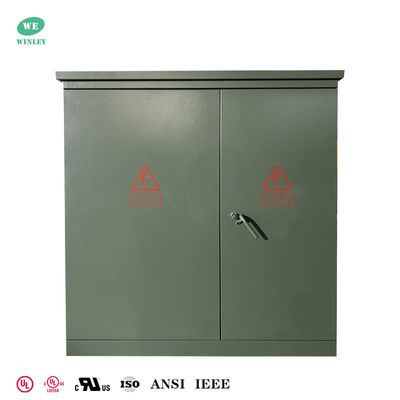

Cooper Three Phase Pad Mounted Transformer with DYN1 Vector Group and ONAN Cooling

Наименование марки:	WINLEY
Номер модели:	ZGS-500/12.47
МОК:	1UNIT
цена:	$5000-$150000
Подробная информация об упаковке:	Фанерный чехол
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

UL/cUL,CE,ISO

Документ:

трансформаторы с монтажом на подставке

Количество фазы:

Три этапа

Рейтинг:

500 кВА

Первичное напряжение:

12470V

Вторичное напряжение:

208y/120

Векторная группа:

Класс охлаждения:

Онон; Самоооооооооооо

Стандарты (ы) эффективности:

Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE.

Поставка способности:

1000Set/месяц

Выделить:

DYN1 Pad Mounted Transformer

Cooper Outdoor Pad Mounted Transformer

ONAN Three Phase Transformer

Описание продукта

Three Phase Pad Mounted Transformer Step Up Transformer 12.47kv To 208v Cooper Outdoor Pad Mounted Transformer

Three Phase Pad Mounted Transformer Step Up Transformer 12.47kv To 208v Cooper Outdoor Pad Mounted Transformer UL Listed

WINLEY Electrical manufactures three‑phase pad transformers certified to UL/cUL and compliant with ANSI, IEEE, CSA and DOE‑2016 standards. Available specifications include up to 34.5 kV system voltage and up to 5,500 kVA rated power. We have extensive experience in design, production and after‑sales service for public utilities across the United States and Canada.

Main Technical Specifications

Transformer Type	Pad Mounted, Compartmental-Type
Transformer Configuration	Liquid Filled Pad Mounted
Transformer Feed Type	Loop Feed
Phase	Three Phase
Capacity	500 KVA
Vector Group	Dyn1
Primary Voltage	12470V
Secondary Voltage	208Y/120
Frequency	60 Hz
Temperature Rise	65°C
Insulation Rating	Class E Insulation - 120°C, 248°F
Cooling Class	ONAN; Self-Cooled
Efficiency Standard(s)	Meets DOE 2016 Standards, Meets CSA Standards Meets ANSI/IEEE Standards
Winding Material	Copper
Ambient Temperature Rating	40°C
Efficiency %	99.10%

Key Features

Safe and Reliable: Efficient insulation protection and heat dissipation equipment with well-designed cable cabinet structure. Strong overload capacity (2 times for 2 hours, 1.6 times for 7 hours) without affecting lifespan.
Convenient Connections: Elbow plugs enable easy high-voltage cable connections with plug-in/out operations under power.
Strong Defense Capability: Resists instantaneous voltage peaks with double fuse protection (BAY-o-NET and ELSP fuses).
Flexible Power Supply: Available as terminal type or ring network type, allowing one transformer to supply power to another.
Energy Saving and Environmental Protection: Designed with energy efficiency and environmental considerations.

Environmental Conditions

Altitude: not more than 1000 meters
Ambient temperature: no higher than +40°C, no lower than -25°C
Daily average temperature difference no more than 35°C
Annual average temperature difference no more than 20°C
Wind speed does not exceed 35m/s
No explosion hazard, chemical corrosion or severe vibration at installation site
Cooling method: natural air cooling (AN)

Technical Specifications

Rated Power (KVA)	High Voltage (KV)	Low Voltage (V)	No-load Loss (W)	On-load Loss (W)	Height (mm)	Depth (mm)	Width (mm)	Weight (kg)	Weight (Lbs)
75KVA	34.5KV 4.160KV 12.47KV 13.2KV 13.8KV 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 or others	277V 347V 480V 600V 120/240V 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347	180	1250	1430	910	1930	645	1422
150KVA			280	2200	1530	980	1510	989	2180
300KVA			480	3650	1680	1080	1660	1415	3119
500KVA			680	5100	1790	1160	1810	1905	4200
750KVA			980	7500	2030	1300	2030	2755	6074
1000KVA			1150	10300	1854	1549	1651	3235	7132
1500KVA			1640	14500	2150	1570	2210	5835	12864
2000KVA			2160	20645	2220	1600	2380	6430	14175
2500KVA			2680	23786	2330	1650	3070	8865	19544
3000KVA			3300	30300	2460	1850	3260	11300	24912
3735KVA			4125	37875	2680	2060	4080	14400	31746

Production Process
