Трёхфазный трансформатор масляный, устанавливаемый на площадке, 2500 кВА, 480 В на 480Y, IEEE ANSI C57

Изоляционный трансформатор 2,5 МВА, устанавливаемый на площадке, 480 В (высокое напряжение) на 480Y/277 (низкое напряжение). Он имеет соединение Delta на первичной обмотке и соединение Wye на вторичной обмотке, разработан в соответствии со стандартом IEEE Std C57.12.00 и внесен в список UL, соответствуя стандартам эффективности DOE.

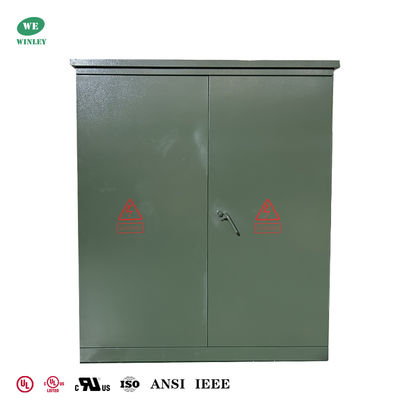

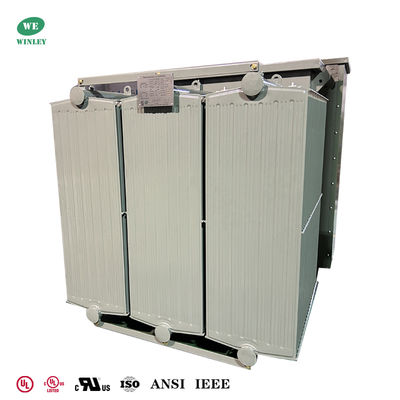

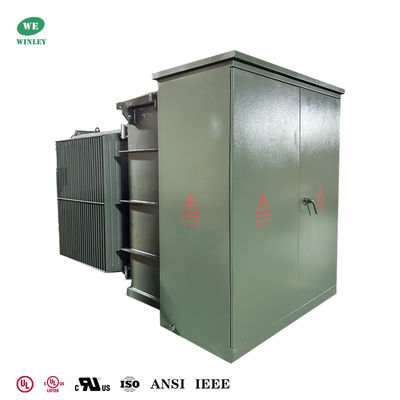

Фотографии продукта

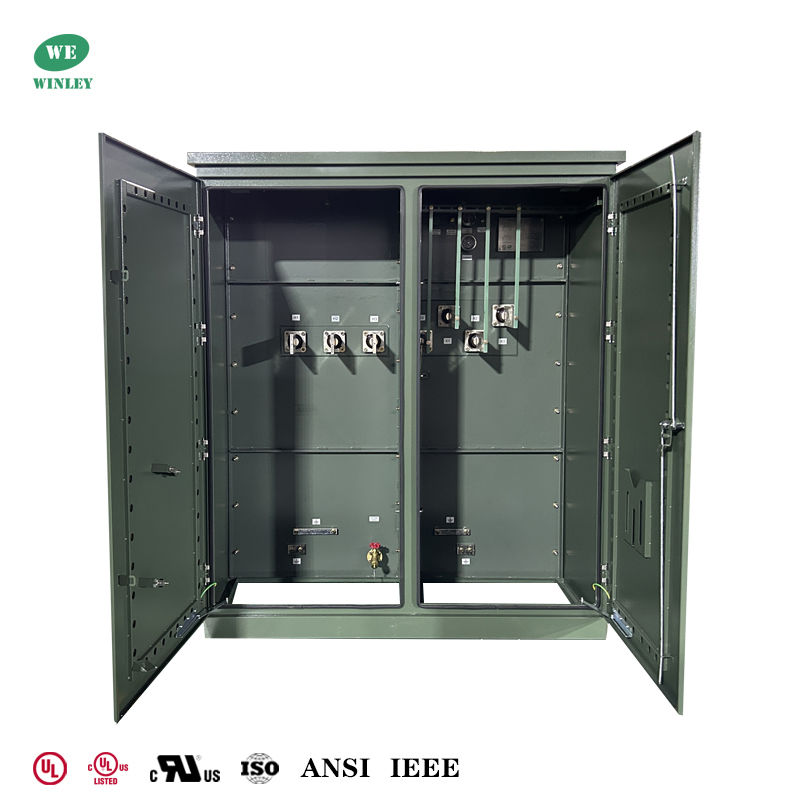

Отсек высокого и низкого напряжения трансформатора, устанавливаемого на площадке, 2,5 МВА

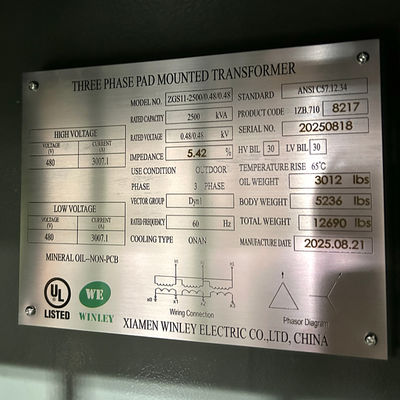

Основные данные

Технические чертежи

Структура продукта

1) Трансформаторная часть и часть шкафа управления представляют собой американскую модификацию, из которых трансформаторная часть имеет полностью герметичную конструкцию, а изоляционное масло может быть двух типов: масло с высокой температурой воспламенения или обычное масло.
2) Шкаф управления разделен на отсек высокого напряжения и отсек низкого напряжения.
3) Отсек высокого напряжения оснащен: высоковольтным кабельным разъемом, разрядником, рукояткой управления переключателем нагрузки, рукояткой переключателя ответвлений без возбуждения, плавким предохранителем, предохранительным клапаном, термометром, манометром, указателями уровня масла, заливными пробками для масла, сливными клапанами и т. д., переключатели нагрузки, переключатели ответвлений без возбуждения, плавкие предохранители и т. д. все погружены в трансформаторное масло вместе с сердечником трансформатора. Высоковольтный кабель и трансформатор соединены угловыми кабельными разъемами.
4) На стороне низкого напряжения могут быть установлены автоматические выключатели, трансформаторы тока, а также счетчики электроэнергии, амперметры и вольтметры, а также могут быть настроены выходные цепи и устройства компенсации емкости в соответствии с потребностями пользователя.

Спецификация

Производственный процесс

Часто задаваемые вопросы

1. В: Могу ли я получить заказ образца?

О: Да, мы приветствуем заказ образца для тестирования и проверки качества.

2. В: Каково время выполнения заказа?

О: Время массового производства 15-25 дней.

3. В: Как долго действует гарантия?

О: 24 месяца с момента B/L. Если возникнут какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатное обслуживание. В соответствии с количеством продукции мы предоставим легко повреждаемые аксессуары бесплатно. Мы также можем предоставить техническую поддержку, если вам это необходимо.

4. В: Доступны ли OEM/ODM?

О: Да, это так! Мы являемся производителем с собственной командой R&D, мы можем настроить продукты в соответствии с чертежом или требованиями заказчика.

Индивидуальные услуги:

a. Индивидуальный цвет и специальная функция.

b. Индивидуальная коробка.

c. Печать логотипа клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и запустить их в производство. Вышеуказанные индивидуальные услуги должны быть подтверждены перед производством.

5. В: Как контролировать качество продукции?

О: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. От рабочих требуется строгое изготовление продукции в соответствии с чертежами. Каждый процесс имеет технических инструкторов. Руководители QC будут регулярно проверять производство. Мы будем проводить испытания производительности продукции во время производства и всесторонние испытания качества после завершения продукции.
