Силовой трансформатор подстанции 2,5 МВА, масляный бак с расширителем, понижающий, 24940 В на 480 В, стандарты ANSI IEEE

Этот силовой трансформатор подстанции представляет собой жидконаполненный трансформатор бакового типа, предназначенный для надежного трехфазного радиального питания. С мощностью от 2,5 до 3,1 МВА и группой соединения DYN1, он поддерживает как повышающие, так и понижающие операции. Трансформатор работает при первичном напряжении 24 940 В (класс 25 кВ) с соединением звезда-треугольник и вторичном напряжении 480Y/277 В (класс 1,2 кВ) с конфигурацией звезда-нейтраль. Он имеет первичный уровень импульсного напряжения (BIL) 110 кВ и вторичный BIL 30 кВ, работает при частоте 60 Гц и поддерживает повышение температуры на 55°C с изоляцией класса E, рассчитанной на 120°C. Класс охлаждения - KNAN/KNAF, и он соответствует стандартам эффективности ANSI/IEEE, обеспечивая высокую производительность и долговечность в сложных условиях распределения электроэнергии.

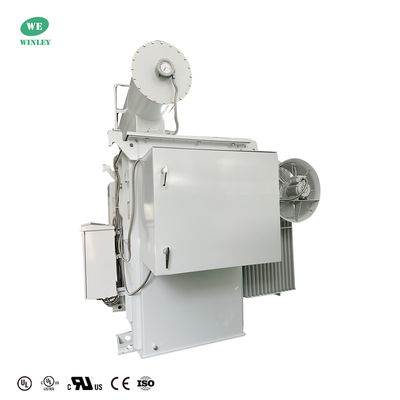

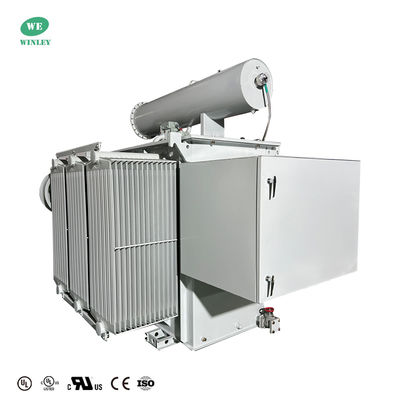

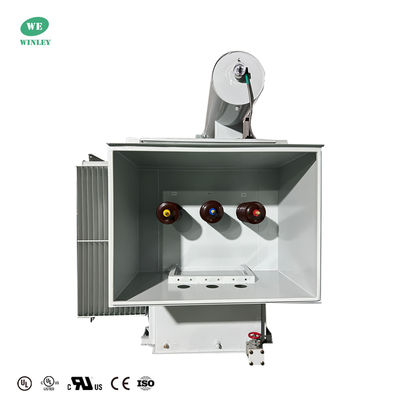

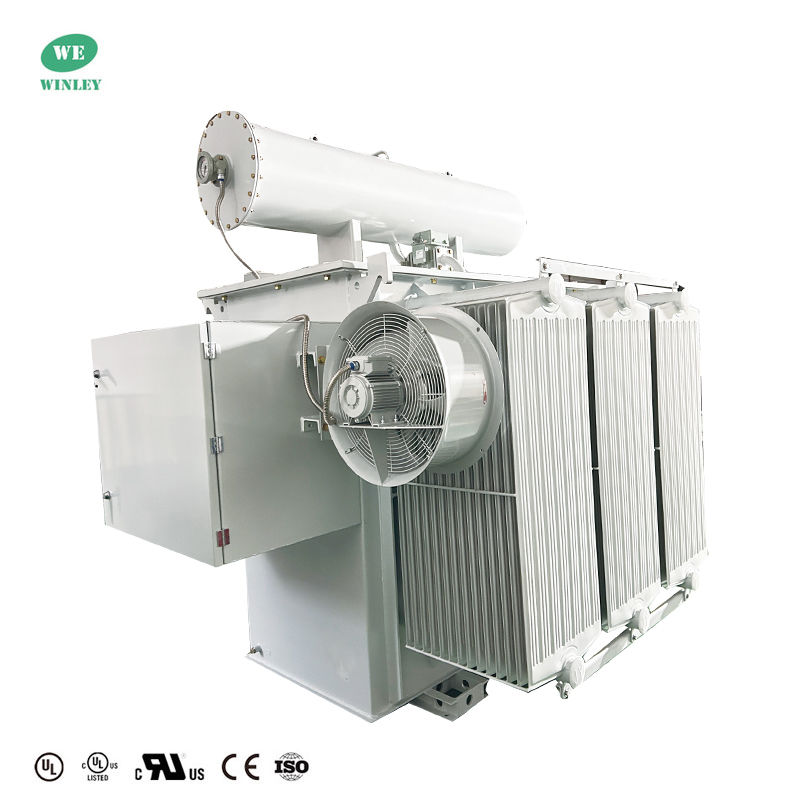

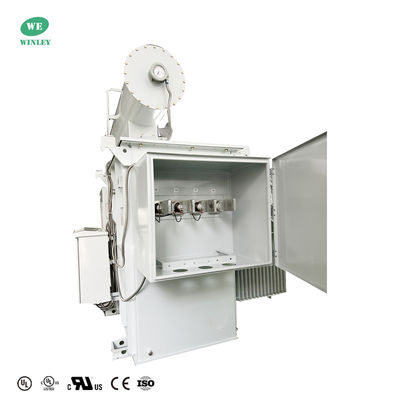

Фотографии продукта

Основные данные

Технические чертежи

Стандартные характеристики

• Трансформатор подстанции бакового типа, жидконаполненный
• Трехфазное радиальное питание, поддерживает повышение и понижение напряжения
• Прочный стальной бак и шкаф с атмосферостойким эпоксидным покрытием
• Аналоговые датчики для контроля уровня масла, температуры и давления
• Автоматическое сброс давления, реле Бухгольца и пробоотборник газа в комплекте
• Принудительное воздушное охлаждение с управлением вентилятором (автоматический/выкл/ручной)
• 5-позиционный переключатель ответвлений без нагрузки на стороне высокого напряжения, шаги 2,5%
• Подключения первичной и вторичной обмоток под напряжением с клеммами NEMA H-Spade
• Медные обмотки и сердечник из ориентированной стали
• Защищенные от несанкционированного доступа, запираемые двери с горячей штангой в комплекте
• Атмосферостойкий распределительный шкаф NEMA 3R, сейсмостойкий
• Предназначен для работы при температуре от -40°C до +40°C, низкий уровень шума (65 дБА)
• Соответствует стандартам ANSI/IEEE, DOE, CSA, ASTM по безопасности и эффективности

Заводские испытания

• Испытание сопротивления обмотки
• Испытание сопротивления изоляции
• Испытание погрешности коэффициента трансформации
• Испытание импеданса короткого замыкания
• Испытание потерь холостого хода (Вт)
• Испытание потерь нагрузки (Вт)
• Испытание выдерживаемого напряжения приложенного напряжения
• Испытание выдерживаемого напряжения от отдельного источника
• Испытание на герметичность под давлением

СПЕЦИФИКАЦИЯ ПРОДУКТА

Почему стоит выбрать нас

WINLEY Electric предлагает полную линейку жидконаполненных распределительных трансформаторов, соответствующих действующим стандартам ANSI, IEEE, CSA, AS, DOE. С высоким напряжением до 44 кВ и мощностью до 20 МВА. WINLEY получила сертификацию UL/cUL (номер сертификата: UL-US-2431836-0, UL-CA-2423202-0) и может подать заявку на UL (авторизация партнера) в соответствии с требованиями заказчика.
