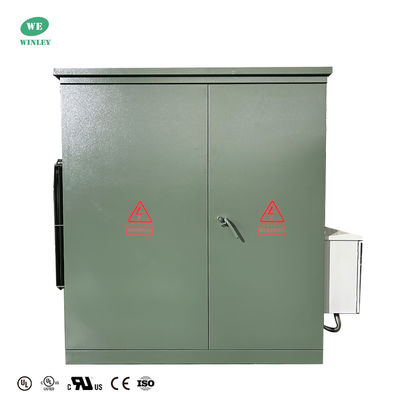

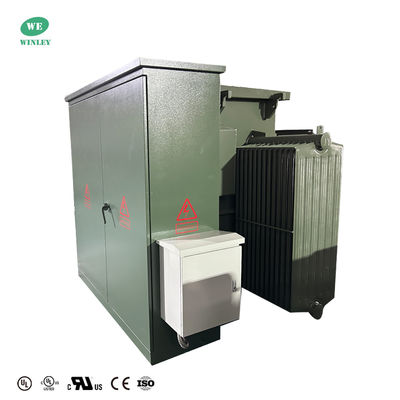

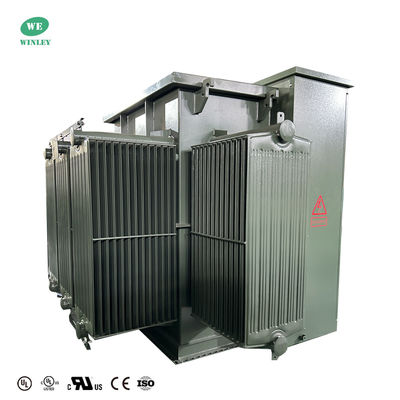

2500 кВА Падо-монтированный трехфазный распределительный трансформатор, погруженный в масло 34.5КВ Стандарты ANSI IEEE

Определение

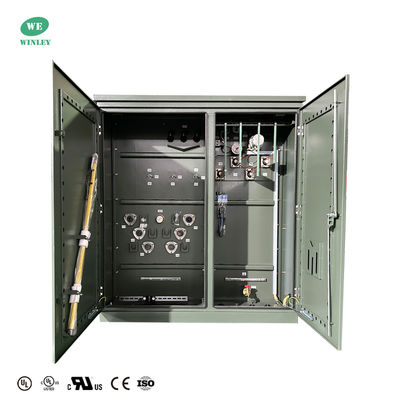

Трёхфазный трансформатор, установленный на подложке, является маслонаполненным распределительным трансформатором, предназначенным для наружного использования. Интегрируйте ядро трансформатора, обмотки, переключатели высокого напряжения,предохранители и другое вспомогательное оборудование в герметичном корпусе"Он поставляется в конструкциях с живым фронтом и мертвым фронтом, подходящих для цепи питания и радиального питания, предназначен для установки непосредственно на земле без дополнительных защитных корпусов.

Возможности проектирования

• Пропускная способность: 75 кВА-5500 кВА
• Первичное напряжение: 34,5 кВ,240,94 кВ,130,8 кВ,130,2 кВ,12.47 кВ,4.16 кВ
• Вторичное напряжение :690Y/400,480Y/277, 208Y/120,240Y/120
• Тип питания: цикл питания, радиальная питание
• Стандарты: IEEE/ANSI ((C57.12.34 ), CSA ((C227.4 & C227.5), IEC, DOE 2016, NEMA

Почему вы выбрали нас?

• WINLEY производит полный ассортимент трехфазных трансформаторов с мощностью 45kva-5500KVA и напряжением до 34,5KV. Продукция соответствует или даже превышает стандарты DOE 2016,IEEE/ANSI, CSA, IEC, NEMA и т.д.
• Трёхфазный трансформатор, установленный на подложке, производимый компанией WINLEY, получил сертификат UL/cUL (номер сертификата: UL-US-2431836-0, UL-CA-2423202-0),и может подать заявку на UL (авторизацию партнера) в соответствии с требованиями клиента.
• Наша продукция экспортируется в Северную Америку, Южную Америку, Филиппины и другие места в больших количествах.профессиональное и надежное послепродажное обслуживание, и может быстро доставить товары в течение 7-35 дней.

Три Phse Pad монтированный трансформатор Основные данные

Технические чертежи

Трансформатор на 2,5 МВА обеспечивает надежное трехфазное питание с дельта-первичным напряжением 34 500 В и 480 Y/277 В. Он оснащен медными обмотками, стальным ядром,и естественный эфир изоляционной жидкости для высокой эффективности (99Установлен в защищенном от погодных условий корпусе NEMA 3R с герметичными дверями, он включает в себя 5-позиционный переключатель крана, блокировщики перенапряжений и защиту от перенапряжения.Самоохлаждаемые и с подшипником с подземным входом в каналы, обеспечивает безопасное и эффективное распределение энергии.

Производительность

1)Структура компактная и разумная, а объем небольшой, что составляет всего около одной трети от европейского типа коробки смены той же емкости;
2) Полностью герметичная, полностью изолированная конструкция, отсутствие необходимости устанавливать барьеры безопасности и надежная гарантия личной безопасности;
3)Пользователи имеют на выбор различные схемы питания, которые могут использовать терминальное питание и реализовать кольцевую сеть или двойное питание;
4)принимается трансформатор мощности S11 с масляным потоком, который имеет низкие потери, низкое повышение температуры и высокую способность к перегрузке;
5)Двойные предохранители (защитный предохранитель + предохранитель подключения) используются для защиты,и предохранитель с вставным предохранителем имеет характеристики двойной чувствительности к течению и температуре для обеспечения безопасной и надежной работы продукта;
6)Связь кабеля 200А может быть подключена и выключена под нагрузкой и может работать как переключатель нагрузки в чрезвычайных ситуациях.
7)Окрутка использует соединение Dyn11 и железное ядро использует трехфазную четырехколонную структуру, так что продукт может работать под любой асимметричной нагрузкой, и нейтральная точка не дрейфует,напряжение стабильно, качество питания высокое, шкаф нагревается, шум низкий, а эффективность защиты от молнии хорошая;
8)Шкаф принимает антикоррозионный дизайн и специальную обработку распылительной краской, красивую и новую, подходящую для различных условий, и достигает эффекта украшения города.

Спецификация

Процесс производства

Частые вопросы

1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с чертежом или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
