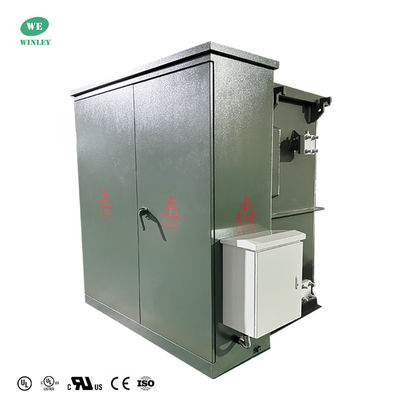

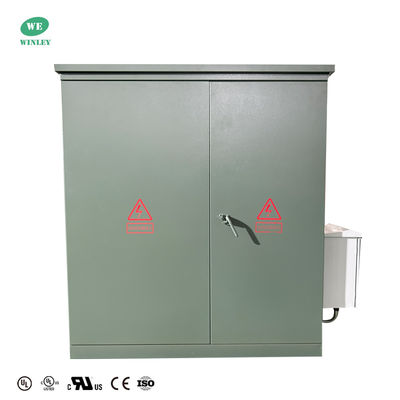

Трехфазный трансформатор распределения в масляном баке, устанавливаемый на опоре, 3750 кВА, понижающий, 34500 В на 480Y, ANSI IEEE DOE 2016  С сертификацией UL/cUL

Трансформатор, устанавливаемый на опоре, представляет собой наземный трансформатор распределения электроэнергии, который обычно размещается в запертом металлическом шкафу, расположенном на небольшой бетонной площадке. Обычно они производятся с номинальной мощностью от 75 до 5000 кВА и часто включают встроенные предохранители и выключатели. Типичный корпус включает в себя бак для размещения сердечника/катушечной сборки трансформатора, устанавливаемого на опоре, погруженного в масло или подобное, и шкаф для проводки с отсеками для высоковольтной и низковольтной проводки для размещения высоковольтных и низковольтных вводов трансформатора соответственно и т. д.

Почему стоит выбрать нас

• WINLEY производит полный спектр трехфазных трансформаторов, устанавливаемых на опоре, мощностью 45 кВА-5500 кВА и напряжением до 34,5 кВ. Продукция соответствует или даже превосходит стандарты DOE 2016, IEEE/ANSI, CSA, IEC, NEMA и т. д.
• Трехфазный трансформатор, устанавливаемый на опоре, производства WINLEY прошел сертификацию UL/cUL (номер сертификата: UL-US-2431836-0, UL-CA-2423202-0) и может подать заявку на UL (авторизация партнера) в соответствии с требованиями заказчика.
• Наша продукция экспортируется в Северную Америку, Южную Америку, на Филиппины и в другие места в больших количествах. У нас богатый опыт в проектировании и производстве, профессиональное и надежное послепродажное обслуживание, и мы можем быстро доставить товар в течение 7-35 дней.

Трехфазный трансформатор, устанавливаемый на опоре Основные данные

Технические чертежи

Структура продукта

• Работа на частоте 60 Гц.
• Средний нагрев обмотки 65°C.
• Радиальная и петлевая схемы питания.

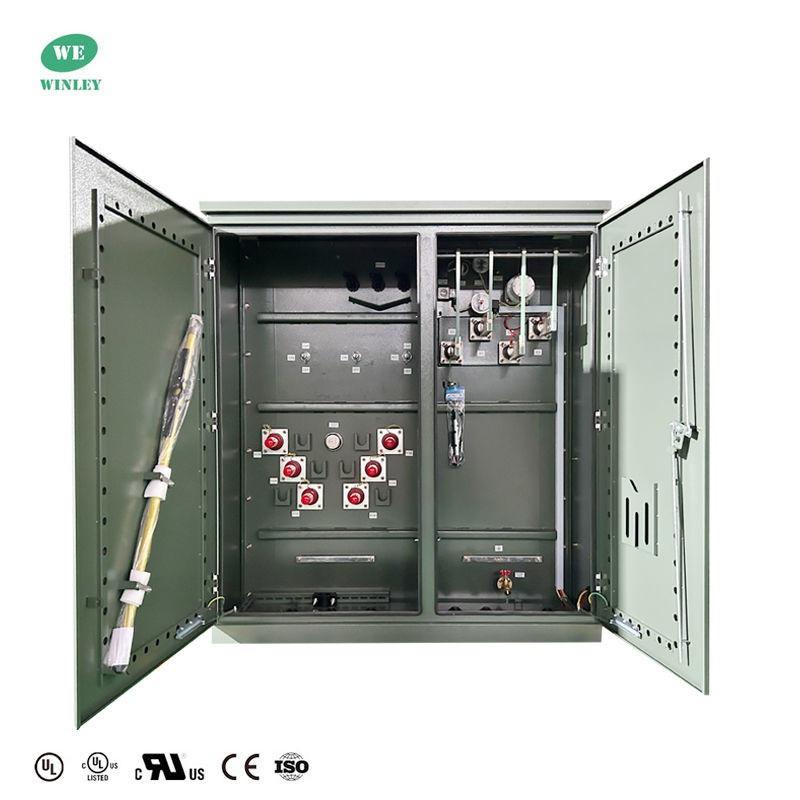

• Клеммы высокого напряжения мертвого и живого типа.
• HV BIL 45 – 150 кВ (Dead Front) 200 кВ (Live Front).
• LV BIL 30 – 60 кВ.
• Трехточечная защелка двери низкого напряжения.
• Дверь высокого напряжения, которая может быть открыта только после открытия двери низкого напряжения.
• Жесткая стальная перегородка.

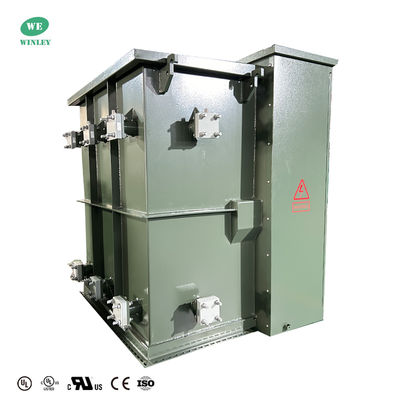

• Бак трансформатора, сваренный от крышки до основания.
• Постоянная паспортная табличка.
• Предусмотрено заполнение трубой NPT диаметром один дюйм.
• Заземляющие площадки бака ANSI.
• Сливной клапан и пробоотборник диаметром один дюйм.
• Автоматический предохранительный клапан (35 SCFM).
• Переключатель ответвлений с (2) ответвлениями полной мощности 2,5% выше и ниже номинального.
• Одно отверстие для руки 10”x18” (или 14”x25”) в крышке бака трансформатора.
• Покраска в оливково-зеленый цвет (Munsell 7GY 3.29/1.5).
• Разработан, изготовлен и испытан в соответствии с последними стандартами ANSI

Заводские испытания

• Испытание сопротивления обмотки
• Испытание сопротивления изоляции
• Испытание погрешности коэффициента трансформации
• Испытание сопротивления короткого замыкания
• Испытание потерь холостого хода (мощность)
• Испытание потерь нагрузки (мощность)
• Испытание выдерживаемого напряжения индуцированного напряжения
• Испытание выдерживаемого напряжения от отдельного источника
• Испытание на целостность под давлением

Спецификация

Процесс производства

FAQ

1. В: Могу ли я заказать образец?

О: Да, мы приветствуем заказ образца для тестирования и проверки качества.

2. В: Каково время выполнения заказа?

О: Время массового производства 15-25 дней.

3. В: Как долго действует гарантия?

О: 24 месяца с момента B/L. Если возникнут какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, и мы предоставим бесплатное обслуживание. В зависимости от количества продукции мы бесплатно предоставим легко повреждаемые аксессуары. Мы также можем предоставить техническую поддержку, если вам это необходимо.

4. В: Доступны ли OEM/ODM?

О: Да, это так! Мы являемся производителем с собственной командой R&D, мы можем настроить продукты в соответствии с чертежом или требованиями заказчика.

Индивидуальные услуги:

a. Индивидуальный цвет и специальная функция.

b. Индивидуальная коробка.

c. Печать логотипа заказчика.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и запустить их в производство. Вышеуказанные индивидуальные услуги должны быть подтверждены перед началом производства.

5. В: Как контролировать качество продукции?

О: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны изготавливать продукцию в соответствии с чертежами. Каждый процесс имеет технических инструкторов. Руководители QC будут регулярно проверять производство. Мы будем проводить испытания производительности продукции во время производства и всесторонние испытания качества после завершения продукции.
