Трехфазный трансформатор
>

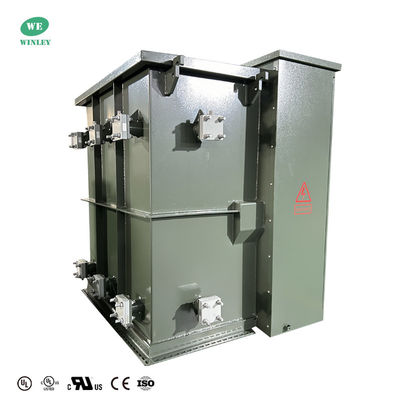

Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57

Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57

Наименование марки: WINLEY
Номер модели: ZGS-3750/34.5
МОК: 1unit
цена: $5000-$150000
Подробная информация об упаковке: Plywood case
Условия оплаты: T/T
Подробная информация
Place of Origin:
CHINA
Сертификация:
UL/cUL,CE,ISO
Type:
Distribution transformer
Application:
Data center,Utility,New energy
Capacity:
350KVA
Input Voltage:
13.8KV/24.94KV/13.2KV/34.5KV
secondary Voltage:
240V 480V 600Y/347 480Y/277
Frequency:
60 Hz
Cooling Class:
KNAN; Self-Cooled
UL/cUL Certification:
UL-US-2431836-0, UL-CA-2423202-0
Supply Ability:
1000set/month
Описание продукта

Сертификация UL 3750KVA Трехфазный трансформатор, установленный на подставке, наполненный жидкостью, предняя жидкая петля 34500V до 480Y277 ANSI C57





Почему вы выбрали нас?



В качестве ведущего производителя трансформаторов, WINLEY поставляет высокопроизводительные агрегаты с напряжением до 34,5 кВ и номинальными напряжениями до 5,5 МВА.Наши сертифицированные UL/cUL трансформаторы отвечают строгим стандартам качестваБлагодаря глубокому опыту в североамериканских проектах, мы специализируемся на требованиях ANSI/IEEE, CSA, DOE, и NEMA, наряду с местными правилами,предоставление индивидуальных решений для различных потребностей в распределении электроэнергии.

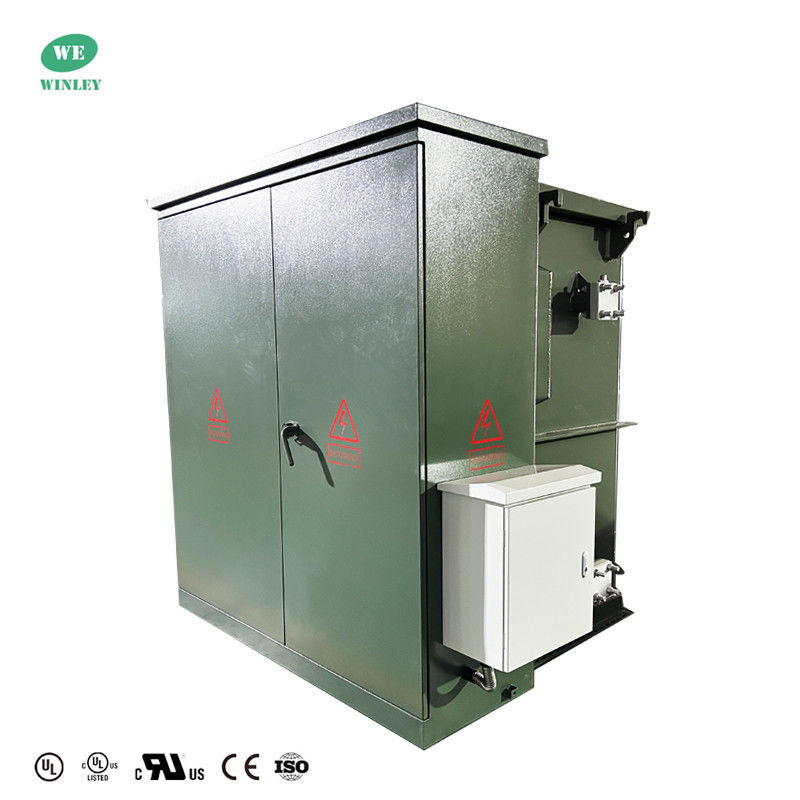

   Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 0          Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 1



Детали трансформатора



Трёхфазный трансформатор WINLEY с 3,75 МВА (3750 КВА) (компактный тип) обеспечивает надежное распределение мощности с группой векторов Dyn1 и работой цикла питания.Номинированный для 34500В первичного напряжения (класса 35 кВ), 150 кВ BIL) и 480Y/277V вторичных (класс 1,2 кВ, 30 кВ BIL), он оснащен 5-позиционный переключатель крана (2,5% шагов), 600A/35 кВ переключатели перерыва нагрузки и медные обмотки с изоляцией класса E (120 ° C).Используя биоразлагаемое растительное масло (422 галлона), он предлагает самоохлаждение KNAN, импеданс 5,0-7,5% и соответствует стандартам DOE 2016/ANSI/IEEE.

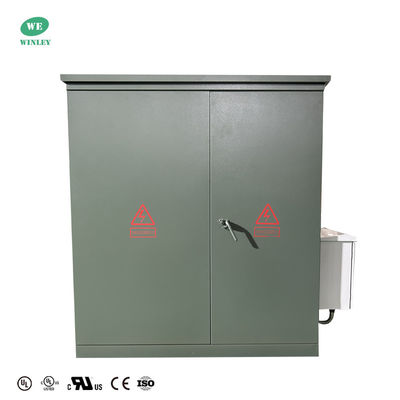

Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 2Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 3



Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 4   Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 5



Основные данные



Тип трансформатора Подъемник, отсекный
Конфигурация трансформатора Наполненная жидкостью подставка
Тип питания трансформатора Питание петлей
Операция Операция с понижением
Фаза Три фазы
Мощность 30,75 МВА (3750 КВА)
Векторная группа DYN1
Первичное напряжение 34500В
Первичный BIL 150 кВ
Вторичное напряжение 480Y/277
Частота 60 Гц
Повышение температуры 65°С
Квалификация изоляции Изоляция класса Е - 120°C, 248°F
Класс охлаждения KNAN; самоохлаждаемые
Импеданс (типичный) 50,75%
Стандарты эффективности Соответствует стандартам DOE 2016 и стандартам ANSI/IEEE
Материал намотки Медь
Оценка температуры окружающей среды 40°C
Размеры* 110' W x 86' D x 85' H





Технические чертежи



Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 6



Стандартные характеристики



Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 7



Трёхфазный трансформатор



  • Безопасный и надежный: они используют эффективную защиту изоляции и теплораспределяющее оборудование, с хорошо спроектированной структурой кабельного шкафа, обеспечивающего безопасность и надежность.Они обладают высокой способностью к перегрузке., что позволяет в 2 раза перегружать в течение 2 часов и в 1,6 раза перегружать в течение 7 часов, не влияя на их срок службы.

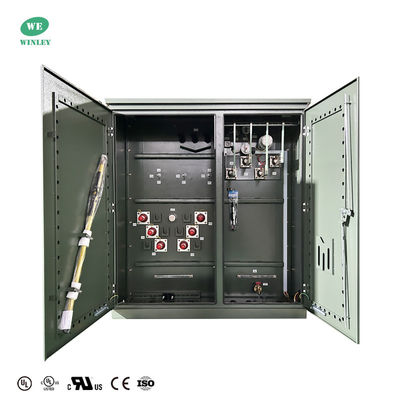

  • Удобное соединение: с помощью локтевых розетки легко подключать высоковольтные входящие кабели, что позволяет подключать и выключать их при питании.
  • Сильная защитная способность: они могут эффективно противостоять мгновенным пикам напряжения, защищая электрооборудование от повреждений.
  • Вставные предохранители (BAY-o-NET): предохранители с двойной чувствительностью (температура и ток), защищающие от сбоев короткого замыкания на вторичной стороне.
  • Запасный защитный предохранитель ограничения тока (ELSP): защищает от сбоев внутри трансформатора и с высоковольтной стороны.
  • Гибкое питание: они могут быть либо терминального типа, либо типа кольцевой сети, позволяя одному трансформатору подавать энергию другому, повышая расстояние и надежность питания.
  • Экономия энергии и охрана окружающей среды: разработан с учетом энергоэффективности и защиты окружающей среды.



Спецификация



Номинальная мощность
(KVA)
Высокое напряжение
(KV)
Низкое напряжение
(V)
Потеря без нагрузки
(W)
Потеря на нагрузке
(W)
Высота
(мм)
Глубина
(мм)
Ширина
(мм)
Вес
(в кг)
Вес
(фунты)
75 кВА 34.5 кВ
4.160 кВ
12.47 кВ
13.2 кВ
130,8 кВ
24940GrdY/14400
1247Grdy/7200
4160GrdY/2400
или другие
277В
347В
480 В
600 В
120/240 В
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645 1422
150 кВА 280 2200 1530 980 1510 989 2180
300 кВА 480 3650 1680 1080 1660 1415 3119
500 кВА 680 5100 1790 1160 1810 1905 4200
750 кВА 980 7500 2030 1300 2030 2755 6074
1000 кВА 1150 10300 1854 1549 1651 3235 7132
1500 кВА 1640 14500 2150 1570 2210 5835 12864
2000 кВА 2160 20645 2220 1600 2380 6430 14175
2500 кВА 2680 23786 2330 1650 3070 8865 19544
3000 кВА 3300 30300 2460 1850 3260 11300 24912
3735 кВА 4125 37875 2680 2060 4080 14400 31746



Процесс производства



Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 8

Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 9

Сертификация UL 3750 кВА Трехфазный трансформатор с масляным заполнением для установки на площадке, с глухим фасадом, с петлевой подачей, 34500 В на 480Y277, ANSI C57 10



Частые вопросы



1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с чертежом или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
