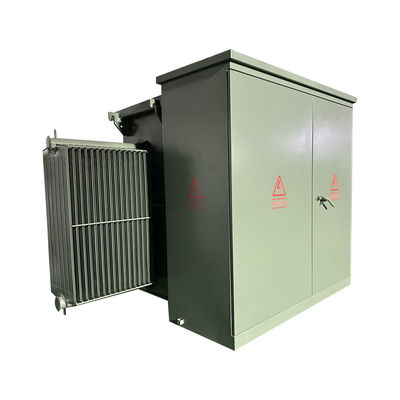

Трехфазный трансформатор 3000 Ква 24940 В до 4160 Y/2400 UL сертифицирован

Трёхфазные трансформаторы, которые мы производим, получили сертификацию UL, мощность которых составляет от 30 до 5500 кВА и напряжение до 34,5 кВ.Наша продукция экспортируется в Северную Америку, Филиппины и другие страны в больших количествах..

Основные данные

Стандартные характеристики

• 60 Гц.
• Средний подъем намотки 65°C.
• Радиальные и петлевые устройства питания.
• Смертный и активный фронтальный тип ВВ-прицепов.
• HV BIL 45 150 кВ (мертвый фронт) 200 кВ (живой фронт).
• LV BIL 30 - 60 кВ.
• Трехточевое замыкание двери низкого напряжения.
• Высоковольтные двери, которые могут быть открыты только после
дверь низкого напряжения открыта.
• Жесткие стальные перегородки.
• Танк трансформатора сварен от крышки до основания.

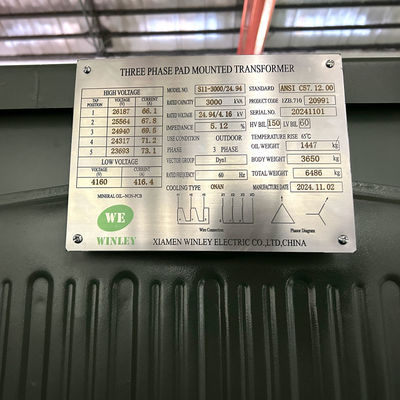

• Постоянная табличка с именем.
• Однодюймовая капсула НПТ для заполнения труб.
• Заземляющие подушки для танков ANSI.
• 1 дюймовый клапан отвода и выборщик.
• Автоматический клапан снижения давления (35 SCFM).
• Изменитель кранов с (2) 2,5% кранов по полной мощности выше
и ниже номинальной.
• Одно ручное отверстие 10×18× (или 14×25×) в трансформаторе
Покрытие резервуара.
• Окрашен в оливково-зеленый цвет (Munsell 7GY 3.29/1.5).
• Проектировано, изготовлено и испытано в соответствии с
с последними стандартами ANSI

Технические чертежи

Структура продукции

1) Часть трансформатора и часть шкафа управления варианта США, из которых трансформаторная часть представляет собой полностью герметизированную конструкцию,и изолирующее масло может быть двух типов высокой точки зажигания масло или обычное масло.

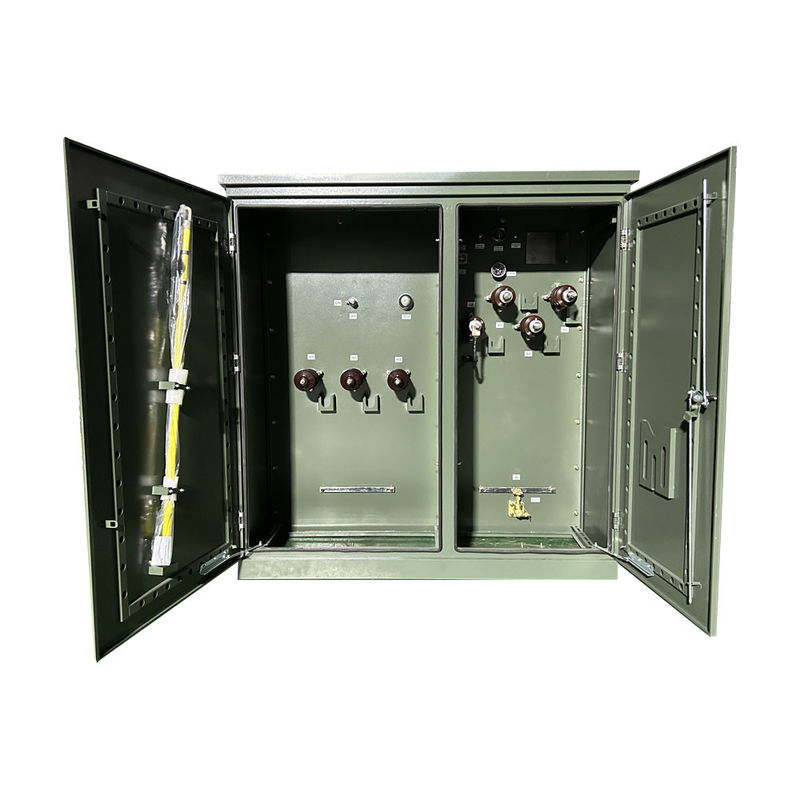

2)Контрольный шкаф разделен на высоковольтную и низковольтную комнаты.

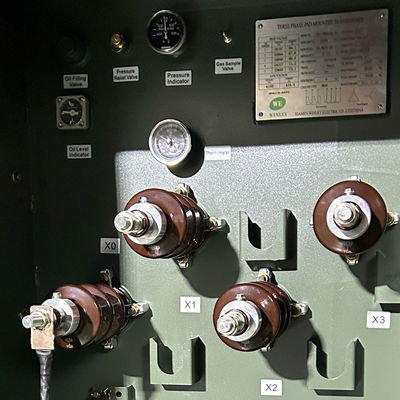

3)Высоковольтное помещение оборудовано: высоковольтной розеткой кабеля, молниезащитником, ручкой управления переключателем нагрузки, ручкой переключателя невозбуждения, вставным предохранителем, клапаном для снятия давления,термометр, датчики давления, датчики положения масла, розетки для наполнения масла, клапаны для слива масла и т. д., переключатели нагрузки, переключатели крана для отключения, предохранители для подключения и т. д.все погружены в масло трансформатора вместе с ядром трансформатораВысоковольтный кабель и трансформатор соединены локтевыми кабельными разъемами.
4)С низковольтной стороны могут быть установлены воздушные выключатели, трансформаторы тока, а также счетчики электрической энергии, амперметры и вольтметры,и выходной схемы и устройства компенсации емкости могут быть настроены в соответствии с потребностями пользователя.

Спецификация

Применимые стандарты

IEEE Std C 57.12.00
IEEE Std C 57.12.28 Оснащение, установленное на подставке - целостность корпуса.
IEEE Std C 57.12.34 Стандартные требования к трехфазным распределительным трансформаторам, установленным на подставке, типа отсека, самоохлаждающимся.
IEEE Std C 57.12.90 Standard Test Code for Liquid-Immerged Distribution, Power, and Regulating Transformers and IEEE Guide for Short-Circuit Testing of Distribution and Power Transformers (Стандартизированный код испытаний для распределительных, силовых и регулирующих трансформаторов, погруженных в жидкость) и Руководство IEEE по испытаниям короткого замыкания распределительных и силовых трансформаторов.
IEEE Std C 57.12.91 ?? Руководство по загрузке трансформаторов, погруженных в минеральные масла.

Процесс производства

Сертификация UL/cUL

Частые вопросы

1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
