| Наименование марки: | WINLEY |
| Номер модели: | S11-1500/35 |
| МОК: | 1 единица |
| цена: | $5000-$150000 |
| Подробная информация об упаковке: | корпус из фанеры |
| Условия оплаты: | T/T |

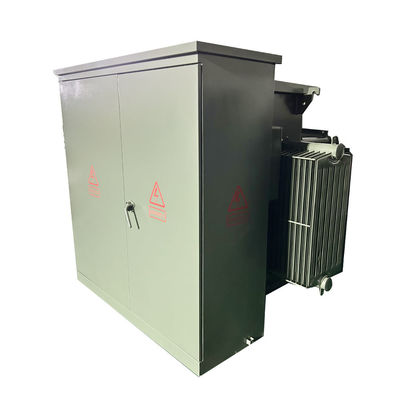

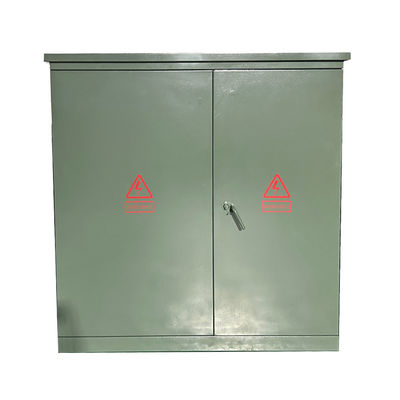

Трансформатор 3 фазного типа с электрическим маслом, монтированный на подставке, класса 1500kva 35kv
WINLEY специализируются на производстве трехфазных трансформаторов, установленных на подложках.Номинальная мощность обычно от 75 кВА до 5500 кВА, а напряжение может достигать 34,5 кВ.
Сертификация UL
Трансформаторы WINLEY получили сертификат UL. Трансформаторы WINLEY прошли тест UL (Underwriters Laboratories),соблюдение стандартов безопасности и устойчивости, признанных Соединенными ШтатамиWINLEY может предоставить UL-лизинг для трансформатора с установкой на подставке.
cUL Сертификация
Трансформаторы WINLEY's Pad Mounted также получили сертификаты cUL, получая сертификаты UL.Трансформаторы WINLEY прошли тест cUL (канадская версия лабораторий андеррайтеров), и может безопасно и надежно использоваться на канадском рынке.
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Фаза | Три фазы |
| Тип питания трансформатора | Питание петлей |
| Мощность | 1.5 МВА (1500 КВА) |
| Векторная группа | DYN1 |
| Первичное напряжение | 25700В |
| Первичный фазор | Дельта |
| Вторичное напряжение | 480Y/277 |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс | 50,75% |
| Стандарты эффективности | Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE. |
| Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
| Уровень звука | 60 дБА |
| Высота (высота) | 3300 футов (1000 метров) над уровнем моря |
| Размеры* | 75''-W x 72''-D x 72''-H |
| Общая масса (наполненная жидкостью) * | 9750 фунтов. |
| Эффективность в % | 99.30% |
| Нет потерь нагрузки (в ватах) | +/- 1 900 Вт |
| Потеря полной нагрузки (в ватах) при 100% | +/- 10 500 Вт |
Стандартная характеристика
− Легкая сталь, резервуар из нержавеющей стали на выбор
− Дверь с тремя точками для безопасности
− Сменяемый подоконник для легкой установки
−Занятия шкафов из нержавеющей стали и крепления
Свертанный шкаф с съемным порогом, имеющий следующие глубины:
22" глубина для 1500 кВА

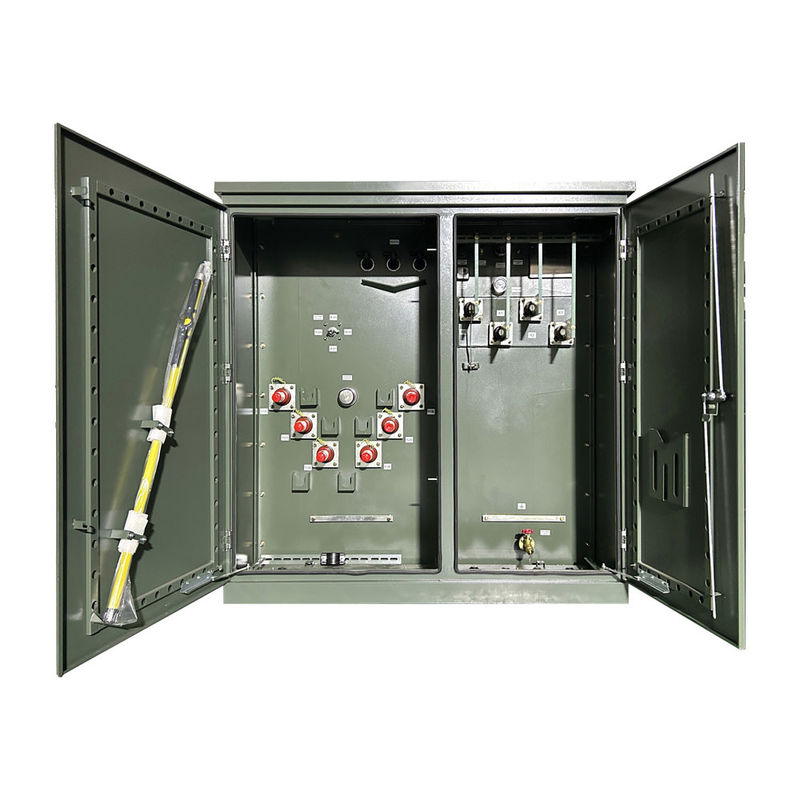

- Строительство живых фронтов и строительство мертвых фронтов
- Стальной барьер отсека HV/LV
Спецификация
| Трехфазный трансформатор | ||||
|
Номинальная мощность (KVA) |
Высокое напряжение (KV) |
Низкое напряжение (V) |
Убытки (W) | |
|
Потеря без нагрузки (W) |
Потеря на нагрузке (W) |
|||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 | ||
Технические чертежи
Аксессуары
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
|
