Трехфазный трансформатор
>
150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация

150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация

Наименование марки: WINLEY
Номер модели: S-150/12
МОК: 1 единица
цена: $5000-$150000
Подробная информация об упаковке: корпус из фанеры
Условия оплаты: T/T
Подробная информация
Место происхождения:
Китай
Сертификация:
UL,cUL,CE,ISO
Фаза:
Три фазы
Мощность:
150 КВА
Первичное напряжение:
12470В или на заказ
Вторичное напряжение:
208Y/120V
Частота:
60 Гц
Тип питания:
Радиальная подача
Материал резервуара:
304 из нержавеющей стали
Материал намотки:
Медный/алюминиевый
Поставка способности:
1000 штук/месяц
Выделить:

150кВ трехфазный трансформатор

,

Трехфазный трансформатор

Описание продукта

150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация





резюме



Трехфазный трансформатор, установленный на подложке, погружает переключатель нагрузки и предохранитель на высоковольтную сторону трансформатора с ядром и обмотками трансформатора в том же масляном баке,имеет преимущества передовой структуры, надежная производительность, экономия энергии и снижение потребления, гибкое использование, сильная адаптивность и экономические преимущества.

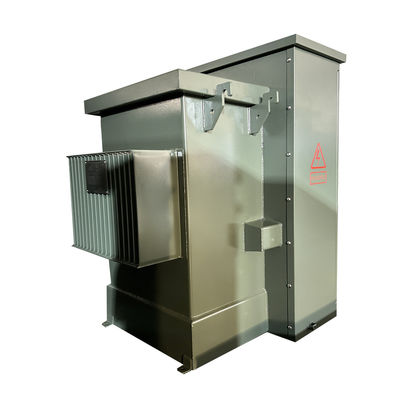

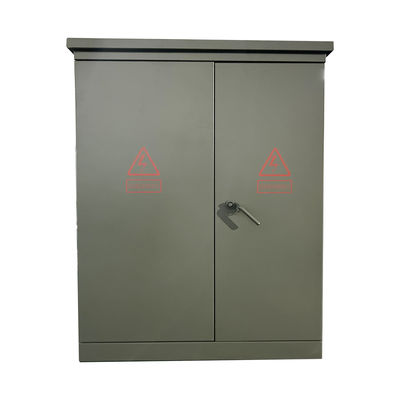

WINLEY Трехфазный трансформатор, установленный на подставке UL/cUL



150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация 0

150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация 1



Основные данные



Тип трансформатора Подъемник, отсекный
Тип питания трансформатора Радиальная подача
Фаза Три фазы
Мощность 150 кВА
Векторная группа DYN1
Первичное напряжение 12470В
Вторичное напряжение 208Y/120
Частота 60 Гц
Повышение температуры 65°С
Квалификация изоляции Изоляция класса Е - 120°C, 248°F
Класс охлаждения KNAN; самоохлаждаемые
Стандарты эффективности Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE.
Материал намотки Медь
Оценка температуры окружающей среды 40°C
Материал резервуара 304 из нержавеющей стали
Размеры* 52 W x 50 D x 65 H
Общая масса (наполненная жидкостью) * 2- 800 кг.
Эффективность в % 99.00%

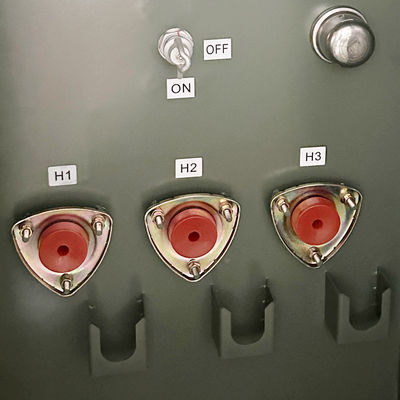

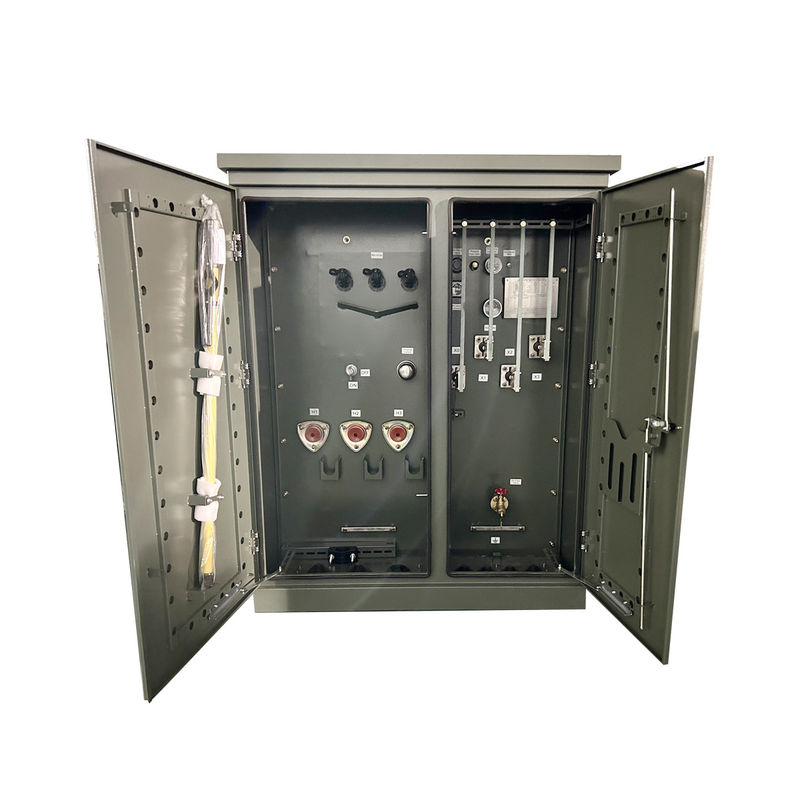

Структура



150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация 2



Стандартные характеристики


• 60 Гц.
• Средний подъем намотки 65°C.
• Радиальные и петлевые устройства питания.
• Смертный и активный фронтальный тип ВВ-прицепов.
• HV BIL 45 150 кВ (мертвый фронт) 200 кВ (живой фронт).
• LV BIL 30 - 60 кВ.
• Трехточевое замыкание двери низкого напряжения.
• Высоковольтные двери, которые могут быть открыты только после
дверь низкого напряжения открыта.
• Жесткие стальные перегородки.
• Танк трансформатора сварен от крышки до основания.
• Постоянная табличка с именем.
• Однодюймовая капсула для заполнения труб НПТ.
• Заземляющие подушки для танков ANSI.
• 1 дюймовый клапан отвода и выборщик.
• Автоматический клапан снижения давления (35 SCFM).
• Изменитель кранов с (2) 2,5% кранов по полной мощности выше
и ниже номинальной.
• Одно ручное отверстие 10×18 (или 14×25) в трансформаторе
Покрытие резервуара.
• Окрашен в оливково-зеленый цвет (Munsell 7GY 3.29/1.5).
• Проектировано, изготовлено и испытано в соответствии с
с последними стандартами ANSI



Технические чертежи



150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация 3



Спецификация



Спецификация продукта
Номинальная мощность
(KVA)
Высокое напряжение
(KV)
Низкое напряжение
(V)
Потеря без нагрузки
(W)
Потеря на нагрузке
(W)
Высота
(мм)
Глубина
(мм)
Ширина
(мм)
Вес
(в кг)
75 34.5 кВ
4.160 кВ
12.47 кВ
13.2 кВ
130,8 кВ
24940GrdY/14400
1247Grdy/7200
4160GrdY/2400
или другие
277В
347В
480 В
600 В
120/240 В
208GrdY/120
415GrdY/240
480GrdY/277
600Y/347
180 1250 1430 910 1930 645
150 280 2200 1530 980 1510 989
300 480 3650 1680 1080 1660 1415
500 680 5100 1790 1160 1810 1905
750 980 7500 2030 1300 2030 2755
1000 1150 10300 1854 1549 1651 3235
1500 1640 14500 2150 1570 2210 5835
2000 2160 20645 2220 1600 2380 6430
2500 2680 23786 2330 1650 3070 8865
3000 3300 30300 2460 1850 3260 11300
3735 4125 37875 2680 2060 4080 14400



Процесс производства



150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация 4

150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация 5

150kva Трехфазный преобразователь с радиальным питанием 12470V до 208Y UL сертификация 6



Частые вопросы



1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
