| Наименование марки: | WINLEY |
| Номер модели: | S-1000/13.2 |
| МОК: | 1 единица |
| цена: | $5000-$150000 |
| Подробная информация об упаковке: | корпус из фанеры |
| Условия оплаты: | T/T |

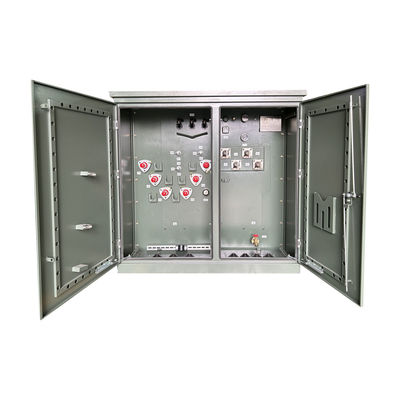

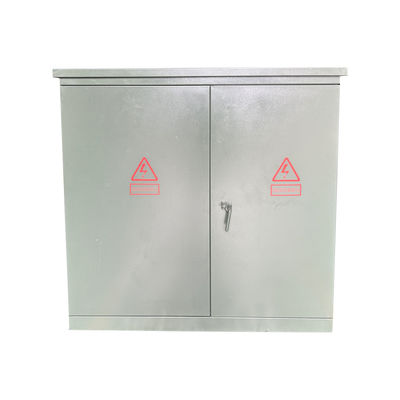

Трансформатор для распределения электроэнергии на трехфазной подставке мощностью 1000 кВт для наружного спуска 13.2 кВ до 0.48 кВ
Трёхфазные трансформаторы Winley получили сертификацию UL с мощностью от 30 до 5500 кВА и напряжением до 34,5 кВ.Наша продукция экспортируется в Северную Америку, Филиппины и другие страны в больших количествах..
Структура
Основные данные
| Операция | Операция с понижением |
| Фаза | Три фазы |
| Мощность | 1 МВА (1000 КВА) |
| Первичное напряжение | 13200В |
| Вторичное напряжение | 480Y/277 |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Стандарты эффективности | Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE. |
| Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
| Оценка импульсного привода | Никаких |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
| Уровень звука | 58 дБА |
| Размеры* | 72 W x 70-D x 72 H |
| Эффективность в % | 99.20% |
| Нет потерь нагрузки (в ватах) | +/- 1,290 Вт |
| Общая потеря нагрузки (в ватах) при 100% | +/- 9,790 Вт |
Стандартные характеристики
• 60 Гц.
• Средний подъем намотки 65°C.
• Радиальные и петлевые устройства питания.

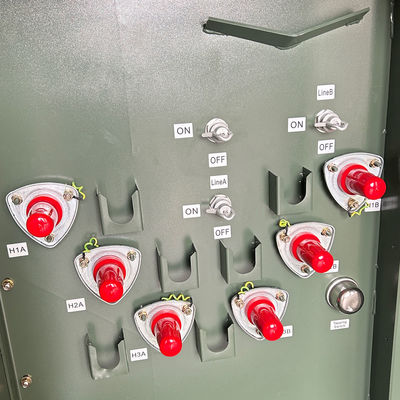

• Смертный и активный фронтальный тип ВВ-прицепов.
• HV BIL 45 150 кВ (мертвый фронт) 200 кВ (живой фронт).
• LV BIL 30 - 60 кВ.
• Трехточевое замыкание двери низкого напряжения.
• Высоковольтные двери, которые могут быть открыты только после
дверь низкого напряжения открыта.
• Жесткие стальные перегородки.
• Танк трансформатора сварен от крышки до основания.
• Постоянная табличка с именем.
• Однодюймовая капсула НПТ для заполнения труб.
• Заземляющие подушки для танков ANSI.

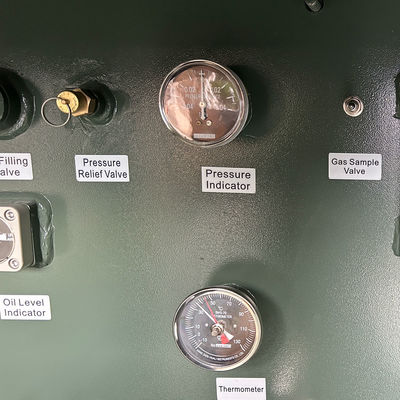

• 1 дюймовый клапан отвода и выборщик.
• Автоматический клапан снижения давления (35 SCFM).
• Изменитель кранов с (2) 2,5% кранов по полной мощности выше
и ниже номинальной.
• Одно ручное отверстие 10×18× (или 14×25×) в трансформаторе
Покрытие резервуара.
• Окрашен в оливково-зеленый цвет (Munsell 7GY 3.29/1.5).
• Проектировано, изготовлено и испытано в соответствии с
с последними стандартами ANSI
Спецификация
| Номинальная мощность (KVA) |
Высокое напряжение (KV) |
Низкое напряжение (V) |
Потеря без нагрузки (W) |
Потеря на нагрузке (W) |
Высота (мм) |
Глубина (мм) |
Ширина (мм) |
Вес (в кг) |
Вес (фунты) |
| 75 кВА | 34.5 кВ 4.160 кВ 12.47 кВ 13.2 кВ 130,8 кВ 24940GrdY/14400 1247Grdy/7200 4160GrdY/2400 или другие |
277В 347В 480 В 600 В 120/240 В 208GrdY/120 415GrdY/240 480GrdY/277 600Y/347 |
180 | 1250 | 1430 | 910 | 1930 | 645 | 1422 |
| 150 кВА | 280 | 2200 | 1530 | 980 | 1510 | 989 | 2180 | ||
| 300 кВА | 480 | 3650 | 1680 | 1080 | 1660 | 1415 | 3119 | ||
| 500 кВА | 680 | 5100 | 1790 | 1160 | 1810 | 1905 | 4200 | ||
| 750 кВА | 980 | 7500 | 2030 | 1300 | 2030 | 2755 | 6074 | ||
| 1000 кВА | 1150 | 10300 | 1854 | 1549 | 1651 | 3235 | 7132 | ||
| 1500 кВА | 1640 | 14500 | 2150 | 1570 | 2210 | 5835 | 12864 | ||
| 2000 кВА | 2160 | 20645 | 2220 | 1600 | 2380 | 6430 | 14175 | ||
| 2500 кВА | 2680 | 23786 | 2330 | 1650 | 3070 | 8865 | 19544 | ||
| 3000 кВА | 3300 | 30300 | 2460 | 1850 | 3260 | 11300 | 24912 | ||
| 3735 кВА | 4125 | 37875 | 2680 | 2060 | 4080 | 14400 | 31746 |
Технические чертежи
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
|
