| Наименование марки: | WINLEY |
| Номер модели: | Д-10/12.47 |
| МОК: | 1 единица |
| цена: | $1000-$10000 |
| Подробная информация об упаковке: | корпус из фанеры |
| Условия оплаты: | T/T |

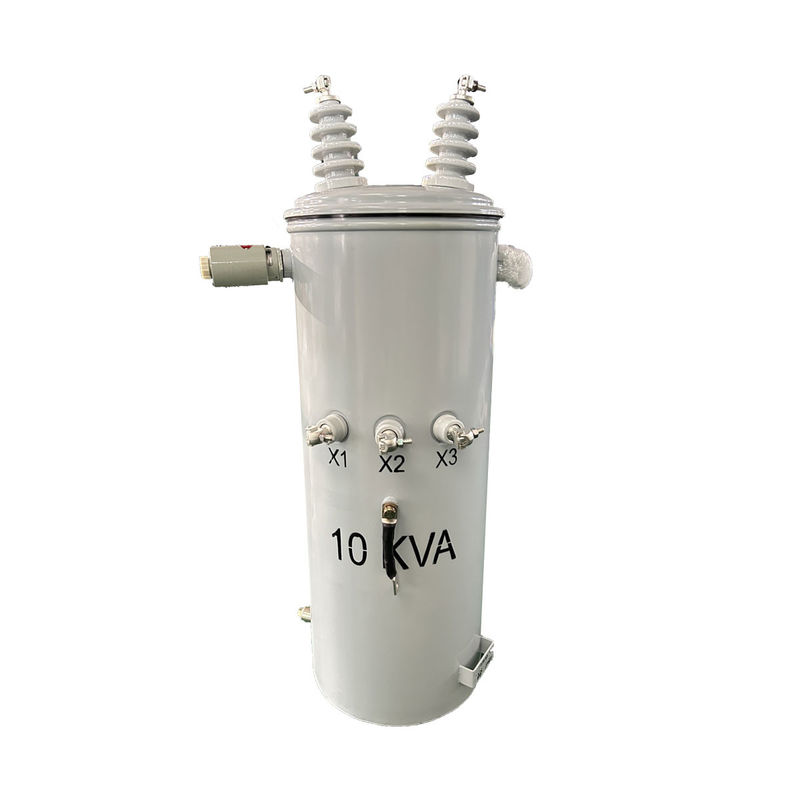

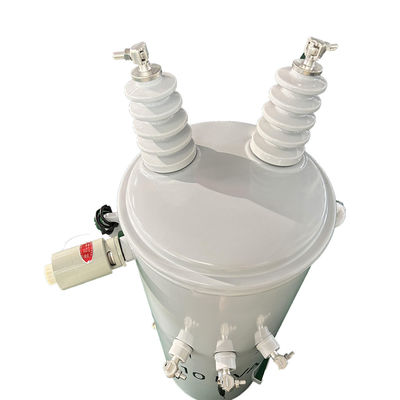

Трансформатор с однофазным полюсом мощностью 10 кВА с нефтяной силой от 12470 до 240 В. Соответствует стандартам DOE 2016 и стандартам ANSI/IEEE.
Однофазные WINLEY® полностью соответствуют или даже превосходят международные стандарты, такие как ANSI/IEEE, CSA и DOE.Его экспортировали в Северную Америку., Центральной и Южной Америки и других рынков в больших количествах.
структура
Основные данные
| Тип трансформатора | Трансформатор наземного распределения, обычный тип |
| Конфигурация трансформатора | Наполненный жидкостью столб |
| Тип полярности трансформатора | Субтрактивный |
| Фаза | Однофазная |
| Мощность | 10 кВА |
| Первичное напряжение | 12470В |
| Вторичное напряжение | 120/240В (L-N-L) |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | ОНАН; самоохлаждаемые |
| Стандарты эффективности | Соответствует стандартам DOE 2016 и стандартам ANSI/IEEE |
| Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Уровень звука | 48 дБА |
| Основной материал | Сталь, ориентированная на зерно |
| Материал резервуара | Покрытая сталь |
| Жилой материал | Покрытая сталь с коррозионностойкой лентой покрытия, съемный верхний покров |
| Материал оборудования | Оборудование из нержавеющей стали |
| Тип краски | Устойчивое к погодным условиям и ультрафиолетовому излучению эпоксидное покрытие и подпокрытие |
| Окончательный цвет | ANSI # 70 Серый |
| Размеры* | 18.5''-W x 21.65''-D x 35.83''-H |
| Соответствует стандарту ANSI/IEEE #C57.12.20 | |
| Эффективность | 98.30% |
| Нет потерь нагрузки (в ватах) | +/- 47 Вт |
| Потеря полной нагрузки (в ватах) | +/- 156 Вт |
| Общая потеря нагрузки (в ватах) | +/- 203 Вт |
Дизайн чертежей
Трансформатор с ключевым устройством
1Проектирование магнитной цепи
Важно учитывать форму, размер, гистерез и потерю вихревого тока железного ядра.
2Проектирование обмотки
В процессе проектирования следует учитывать такие факторы, как количество поворотов, материал провода, изоляция между слоями и метод проводки.Используя хорошо спланированный дизайн обмотки, трансформатор может достичь большей грузоподъемности и надежности.
3Выбор изоляционного материала
Выбор правильных изоляционных материалов имеет первостепенное значение для обеспечения безопасности и долговечности.устойчивость к высокой температуреПротивопоказания к разрушению дуги и влагостойкости.
4. Заполнение вакуумным маслом
Однофазные трансформаторы, установленные на столбе, обычно используют метод заполнения вакуумным маслом. Это включает обработку чипов трансформатора вакуумом, введение изоляционного масла, устранение пузырей воздуха,и запечатать трансформаторыПроцесс вакуумного смазки полезен, поскольку он повышает изоляционную производительность и тепловую стабильность трансформатора, что приводит к увеличению срока службы.
5Тепловая обработка
Механические свойства и прочность трансформаторов могут быть улучшены с помощью тепловой обработки.повышение его твердости и износостойкости при одновременном снижении напряжения и деформации.
Аксессуары
Спецификация
| 10kva-500kva Однофазный трансформатор, погруженный в масло | ||||||
| Номинальная капитализация ((kVA) | Высокий | Низкое напряжение (v) | Символ соединения | Стандартный | Импеданс короткого замыкания ((%) | Эффективность |
| Напряжение ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
|
