| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | D-100/35 |
| Количество мин заказа: | 1 единица |
| Цена: | $1000-$10000 |
| Упаковывая детали: | Корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | Однофазная | Номинальная мощность: | 100kVA |
|---|---|---|---|
| Первичное напряжение: | 34500GrdY/19920В | Вторичное напряжение: | 240/120В |
| Частота: | 60 Гц | Материал намотки: | Медный/алюминиевый |
| Эффективность: | 99,10% | ||
| Высокий свет: | DOE 2016 Pad Mounted Distribution Transformer (Падмонтированный распределительный трансформатор),Трансформатор распределительного оборудования с погруженной в масло подставкой,Однофазный распределительный трансформатор |
||

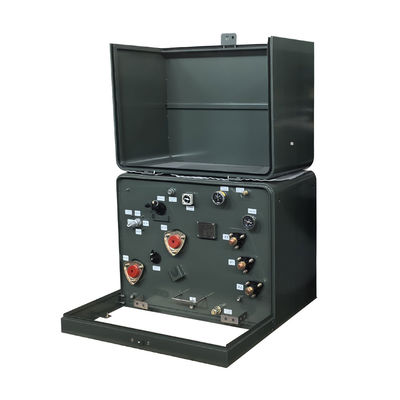

100 кВА однофазный распределительный трансформатор, установленный на подушке, погруженный в масло, соответствует DOE 2016 34,5 кВ до 220 В
Однофазный трансформатор с однофазной подставкой имеет номинальную мощность 15-250 кВА.такие как бытовые приборы, и т.д., а его емкость относительно меньше, чем у трехфазного трансформатора, установленного на подложке. Соответствует следующим стандартам: IEC60076, ANSI/IEEEC57.12.00, С57.12.20, С57.12.38, С57.12.90, CSA и т.д.
структура

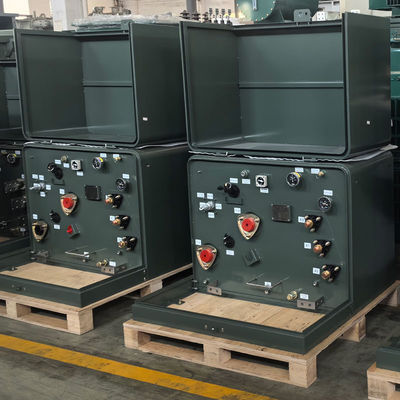

Фотографии завода
Основные данные
| Тип трансформатора | Подъемник, отсекный тип I & II |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Фаза | Однофазная |
| Мощность | 100 КВА |
| Первичное напряжение | 34500 гривен/1999 г. |
| Класс первичного напряжения | Класс 35 кВ |
| Первичный BIL | 150 кВ |
| Вторичное напряжение | 240/120 (L-N-L) для распределения 120/240В |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | ОНАН; самоохлаждаемые |
| Импеданс | 10,7-2,7% Типично |
| Основное соглашение о расторжении | Устройство типа I ANSI |
| Первичное прекращение | Внешне зажатые интегральные корпуса с съемными козырями, 200A мертвый разрыв |
| Рейтинг переключателя перерыва нагрузки | 200 ампер, 35 кВ, 10 кАр |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
| Уровень звука | 51 дБА |
| Квалификация корпуса | НЕМА 3R Противопогодный шкаф для проводки, герметизированный бак |
| Размеры* | 36.5''-W x 42.5''-D x 36''-H |
| Сухое вес (без масла) * | 749.56 фунтов |
| Общая масса (наполненная жидкостью) * | 2,024.36 фунтов |
| Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 года |
| Эффективность | 990,10% |
| Нет потерь нагрузки (в ватах) * | +/- 273W |
| Потеря нагрузки (в ватах) * | +/- 1,105 Вт |
Спецификация
| Трансформатор с однофазной подставкой 25-500 кВА | ||||||
| Номинальная капитализация ((kVA) | Высокий | Низкое напряжение (v) | Символ соединения | Стандартный | Импеданс короткого замыкания ((%) | Эффективность |
| Напряжение ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Рисунок
Аксессуары
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
