| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | D-75/15 |
| Количество мин заказа: | 1 единица |
| Цена: | $1000-$10000 |
| Упаковывая детали: | Корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | Однофазная | Номинальная мощность: | 75KVA или подгонянный |
|---|---|---|---|
| Первичное напряжение: | 12470В или на заказ | Вторичное напряжение: | 220 В |
| Класс охлаждения: | KNAN; самоохлаждаемые | Импеданс: | 20,4% |
| Материал намотки: | Медный или подгонянный | Эффективность: | 99,15% |
| Высокий свет: | Однофазный распределительный трансформатор,установленный на подставке,Трансформатор распределения 75 кВт |
||

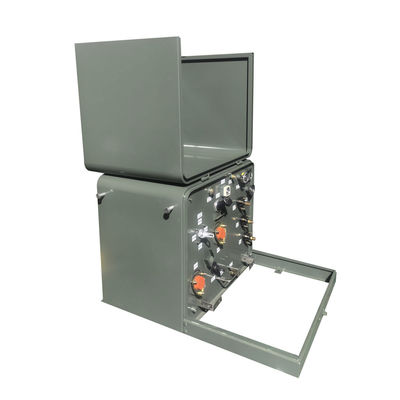

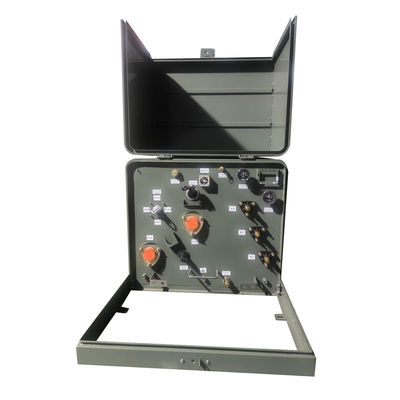

75 кВА однофазный трансформатор для распределения мощности 12470 В 220 В Внешний
Однофазный трансформатор с однофазной подставкой имеет номинальную мощность 15-250 кВА.такие как бытовые приборы, и т.д., а его емкость относительно меньше, чем у трехфазного трансформатора, установленного на подложке. Соответствует следующим стандартам: IEC60076, ANSI/IEEEC57.12.00, С57.12.20, С57.12.38, С57.12.90, CSA и т.д.
Особенность
Система качества сертифицирована по ISO 9001
Соответствует стандарту энергоэффективности DOE или превышает стандарты ANSI/IEEE и NEMA
Покрытие резервуара превышает IEEE Std C57.12.28TM-2005 и IEEE Std C57.12.29TM-2005 стандарты (только нержавеющая сталь)
Полное соответствие IEEE Std C57.12.28TM-2005 стандарты требований к целостности корпуса
1Устройство для снятия давления
2. Заполнение и слив жидкости
3Лазерная выгравированная табличка
4. Плавучий кармане замка для легкой выравнивания
5. Обозначения декальных оболочек
6Сварный купольный крышка резервуара
7Нажмите здесь, чтобы получить рисунки трансформатора.
8. Лесные ленты из не коррозионного материала
9. Танк с короной
10. Сменяемый подоконник
11. Застегнутые двери с штифтами и бочками из нержавеющей стали
12. Заземляющий ремень от X2 до заземления резервуара
13. ВВ бусинные скважины для тупых передних локтевых соединителей
14Высоковольтные бусинные скважины-200А и низковольтные бусинные скважины
Фотографии завода
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Операция | Операция с понижением |
| Фаза | Три фазы |
| Мощность | 75 кВА |
| Векторная группа | - Что? |
| Первичное напряжение | 13800GrdY/7968 |
| Класс первичного напряжения | Класс 15 кВ |
| Первичный фазор | Уай с землей |
| Первичный BIL | 95 кВ |
| Вторичное напряжение | 208Y/120 |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный фазор | Уай-Н |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Рейтинг переключателя перерыва нагрузки | 200 ампер, 15 кВ |
| Стандарты эффективности | Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE. |
| Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
| Уровень звука | 51 дБА |
| Доступ к крышке резервуара | Никаких |
| Размеры* | 61" W x 43" D x 69" H |
| Сухое вес (без масла) * | 730 фунтов |
| Общая масса (наполненная жидкостью) * | 2160 фунтов. |
| Эффективность в % | 990,10% |
Спецификация
| Трансформатор с однофазной подставкой 25-500 кВА | ||||||
| Номинальная капитализация ((kVA) | Высокий | Низкое напряжение (v) | Символ соединения | Стандартный | Импеданс короткого замыкания ((%) | Эффективность |
| Напряжение ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Рисунок
Аксессуары
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
