Фаза: | третий этап | Мощность: | 5000KVA |
---|---|---|---|
Первичное напряжение: | 34500 гривен/1999 гг. | Вторичное напряжение: | 480 В |
Частота: | 60 Гц | Повышение температуры: | 65°С |
Уровень звука: | 65 дБА | Материал намотки: | Медь |
Высокий свет: | Трансформатор распределения 5000 кВА,Трансформатор распределительного устройства с подтопленным маслом,Трехфазный распределительный трансформатор |

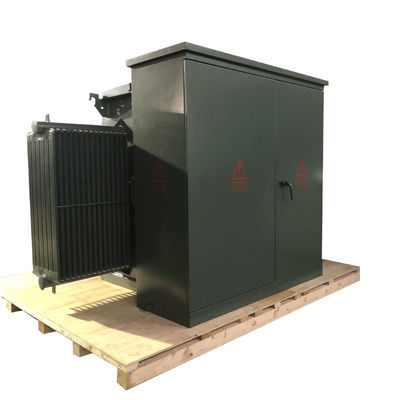

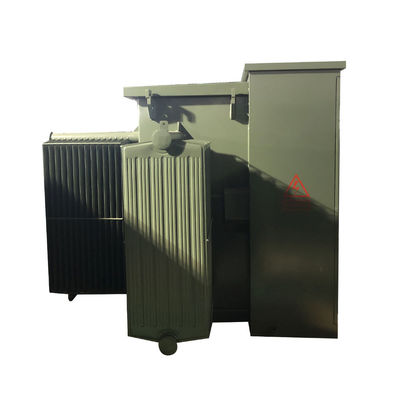

5000 кВА Пад-монт Трехфазный нефтепогруженный распределительный трансформатор 35 кВ
WINLEY представляет полный ассортимент наполненных жидкостью трехфазных распределительных трансформаторов, которые соответствуют соответствующим стандартам ANSI®/IEEE®.Мощность выдерживать высокие напряжения до 34Эти трансформаторы идеально подходят для применений, требующих высокого напряжения и значительной мощности, включая электростанции и промышленное потребление энергии.
Структура
1) Часть трансформатора и часть шкафа управления варианта США, из которых трансформаторная часть представляет собой полностью герметизированную конструкцию,и изолирующее масло может быть двух типов высокой точки зажигания масло или обычное масло.

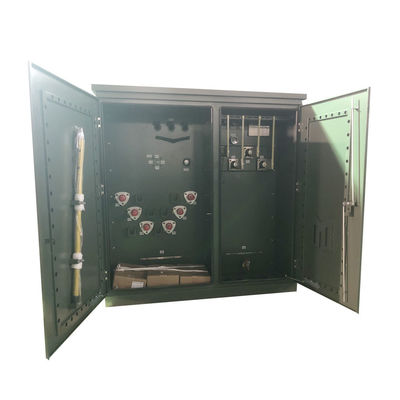

2)Контрольный шкаф разделен на высоковольтную и низковольтную комнаты.
3)Высоковольтное помещение оборудовано: высоковольтной розеткой кабеля, молниезащитным устройством, ручкой управления переключателем нагрузки, ручкой переключателя невозбуждения, вставным предохранителем, клапаном для снятия давления,термометр, датчики давления, датчики положения масла, розетки для наполнения масла, клапаны для слива масла и т. д., переключатели нагрузки, переключатели крана для отключения, предохранители для подключения и т. д.все погружены в масло трансформатора вместе с ядром трансформатораВысоковольтный кабель и трансформатор соединены локтевыми кабельными разъемами.
4)С низковольтной стороны могут быть установлены воздушные выключатели, трансформаторы тока, а также счетчики электрической энергии, амперметры и вольтметры,и выходной схемы и устройства компенсации емкости могут быть настроены в соответствии с потребностями пользователя.
Производительность
1.использование волновой конструкции уплотнения резервуара, корпуса, чтобы предотвратить контакт с воздухом, воды в контакте с трансформатором, уменьшая степень старения масла,для продления срока службы трансформатора; через эластичную деформацию гофрированного для регулирования изменения объема трансформаторного топлива топливные слитки холодного сокращения.
2. конструкция изделия для наружного типа, безмасляная подушка, высокий уровень противопожарной защиты;; при нормальном использовании без замены трансформаторного масла, действительно без обслуживания,обеспечение безопасной работы и надежности сети.
3. трансформатор имеет устройства безопасности для снятия давления, когда давление отключения трансформатора слишком высокое,Он может быть безопасно выпущен надежно через клапан снятия давления, чтобы предотвратить расширение аварии..
Основные данные
Конфигурация трансформатора | Наполненная жидкостью подставка |
Тип питания трансформатора | Питание петлей |
Операция | Операция с понижением уровня (не одобренная для повышения уровня) |
Фаза | Три фазы |
Мощность | 5 МВА (5000 КВА) |
Векторная группа | YnD1 |
Первичное напряжение | 34500 гривен/1999 г. |
Класс первичного напряжения | Класс 35 кВ |
Первичный фазор | Уай с землей |
Первичный BIL | 200 кВ |
Вторичное напряжение | 480 В |
Класс вторичного напряжения | 1Класс 2 кВ |
Вторичный фазор | Дельта |
Вторичный BIL | 30 кВ |
Частота | 60 Гц |
Повышение температуры | 65°С |
Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
Класс охлаждения | KNAN; самоохлаждаемые |
Импеданс | 50,0% Типично |
Стандарты эффективности | Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE. |
Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
Оценка импульсного привода | Никаких |
Изолирующая жидкость | Биоразлагаемая натуральная растительная жидкость для изоляции эстера масла - жидкость, не содержащая ПХБ |
Материал намотки | Медь |
Оценка температуры окружающей среды | 40°C |
Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
Уровень звука | 65 дБА |
Высота (высота) | 3300 футов (1000 метров) над уровнем моря |
Квалификация корпуса | НЕМА 3R Противопогодный шкаф для проводки, герметизированный бак |
Размеры* | 96''-W x 108''-D x 94''-H |
Сухое вес (без масла) * | 8,040 фунтов |
Общая масса (наполненная жидкостью) * | 14- 300 кг. |
Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 года |
Особенности | Сборка ввода пентаголового болта |
Эффективность в % | 980,50% |
Технические чертежи
Спецификация
Трехфазный трансформатор | ||||
Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
112.5 кВА | 200 | 1500 | ||
150 кВА | 280 | 2200 | ||
225 кВА | 400 | 3050 | ||
300 кВА | 480 | 3650 | ||
500 кВА | 680 | 5100 | ||
750 кВА | 980 | 7500 | ||
1000 кВА | 1150 | 10300 | ||
1500 кВА | 1640 | 14500 | ||
2000 кВА | 2160 | 20645 | ||
2500 кВА | 2680 | 23786 | ||
3000 кВА | 3300 | 25300 | ||
3750 кВА | 4125 | 27875 | ||
5000 кВА | 5200 | 30000 |
Дополнительные принадлежности
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
