Фаза: | Однофазная | Номинальная мощность: | 250 кВА |
---|---|---|---|
Класс охлаждения: | НА; Самоохлаждение | Частота: | 50Hz/60HZ |
Первичное напряжение: | 4160GrdY/2400 | Вторичное напряжение: | 240/120В |
Материал намотки: | Медь | Эффективность: | 99,20% |
Высокий свет: | Трансформатор с однофазной подставкой,Трансформатор,установленный на электрическом распределительном блоке 4160 В |

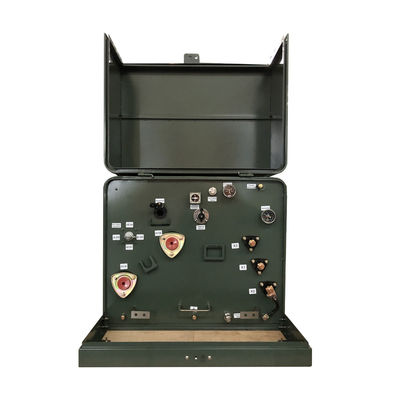

250 кВА однофазный подставка монтированный трансформатор масло погруженная мощность электрическое распределение 4160В
структура
Резюме
1)Трансформаторы с однофазным подшипником размещаются в шкафу с дверями и замками, обычно на открытом воздухе.
2)Все эти распределительные трансформаторы изолированы маслом, охлаждены сефом, доступны в виде петли или радиального питания и имеют тупиковую фронтную систему.
3)Эти трансформаторы имеют две основные конфигурации: радиационный и циклный, которые выбираются в зависимости от типа цепи, на которой будут установлены трансформаторы.
Основные данные
Тип трансформатора | Подъемник, отсекный |
Конфигурация трансформатора | Наполненная жидкостью подставка |
Тип питания трансформатора | Питание петлей |
Фаза | Однофазная |
Мощность | 250 |
Первичное напряжение | 4160GrdY/2400 |
Первичный фазор | Уай с землей |
Первичный BIL | 60 кВ |
Вторичное напряжение | 240/120В (L-N-L) |
Вторичный фазор | Однофазовая двойная обмотка |
Вторичный BIL | 30 кВ |
Частота | 60 Гц |
Повышение температуры | 65°С |
Класс охлаждения | ОНАН; самоохлаждаемые |
Эффективность | Соответствует стандарту DOE 2016 |
Материал намотки | Медь |
Оценка температуры окружающей среды | 40°C |
Уровень звука | 55 дБА |
Высота (высота) | 3300 футов (1000 метров) над уровнем моря |
Материал резервуара | 304 из нержавеющей стали |
Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 года |
Эффективность | 99.20% |
Общая потеря нагрузки (в ватах) * | +/- 3445 Вт |

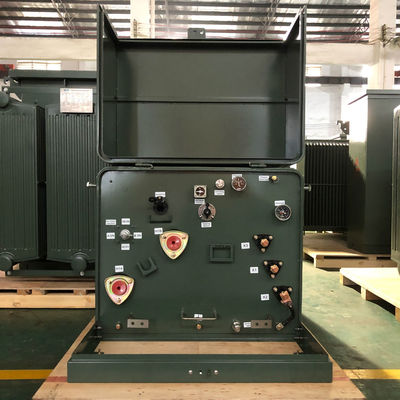

Фотографии завода
Спецификация
Трансформатор с однофазной подставкой 25-500 кВА | ||||||
Номинальная капитализация ((kVA) | Высокий | Низкое напряжение (v) | Символ соединения | Стандартный | Импеданс короткого замыкания ((%) | Эффективность |
Напряжение ((v) | (%) | |||||
25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
37.5 | 99.05 | |||||
50 | 99.11 | |||||
75 | 99.19 | |||||
100 | 99.25 | |||||
167 | 99.33 | |||||
250 | 99.39 | |||||
333 | 99.43 | |||||
500 | 99.49 |
Рисунок
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
