3000 кВА Трехфазный цикл питания Радиальный питание 3-фазный подставка монтированный трансформатор 12,47 кВ 13,2 кВ 13,8 кВ

Наименование марки:	WINLEY
Номер модели:	S-3000/15
МОК:	1 единица
цена:	$5000-$150000
Подробная информация об упаковке:	Коробка из фанеры
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

Фаза:

Три фазы

Мощность:

3000 кВА

Первичное напряжение:

12470В или на заказ

Вторичное напряжение:

480Y/277

Векторная группа:

Повышение температуры:

Импеданс (типичный):

50,75%

Материал намотки:

Поставка способности:

1000 штук/месяц

Выделить:

Трансформатор на 3000 кВА

12.47кв. Трансформатор с подставкой

13Трансформатор с нагрузкой 0

Описание продукта

3000 мВА Трехфазный цикл питания Радиальный питание 3-фазный подставка монтированный трансформатор 12.47kv 13.2kv 13.8kv

WINLEY представляет полный ассортимент наполненных жидкостью трехфазных распределительных трансформаторов, которые соответствуют соответствующим стандартам ANSI®/IEEE®.Мощность выдерживать высокие напряжения до 34.5 кВ и номинальной мощностью до 5 500 кВА, эти трансформаторы идеально подходят для применений, требующих высокого напряжения и значительной мощности, включая электростанции и промышленное потребление энергии.

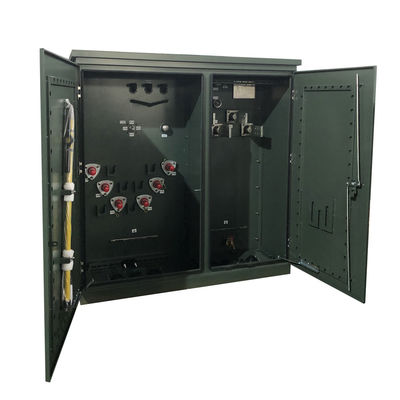

3000 кВА Трехфазный цикл питания Радиальный питание 3-фазный подставка монтированный трансформатор 12,47 кВ 13,2 кВ 13,8 кВ 0

Структура

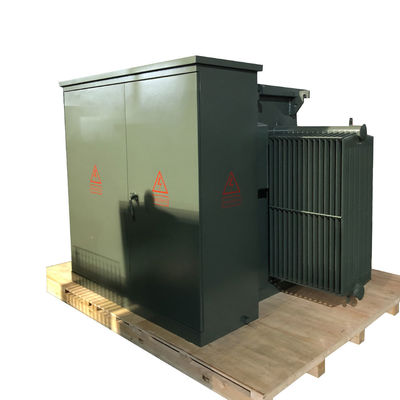

3000 кВА Трехфазный цикл питания Радиальный питание 3-фазный подставка монтированный трансформатор 12,47 кВ 13,2 кВ 13,8 кВ 1

Основные данные

Тип трансформатора	Подъемник, отсекный
Тип питания трансформатора	Питание петлей
Операция	Операция с понижением уровня (не одобренная для повышения уровня)
Фаза	Три фазы
Мощность	3 МВА (3000 КВА)
Векторная группа	DYN1
Первичное напряжение	12470В
Вторичное напряжение	480Y/277
Класс вторичного напряжения	1Класс 2 кВ
Вторичный BIL	30 кВ
Частота	60 Гц
Повышение температуры	65°С
Квалификация изоляции	Изоляция класса Е - 120°C, 248°F
Класс охлаждения	KNAN; самоохлаждаемые
Импеданс	50,0-7,5%
Масса жидкости (масла) *	2,545 фунтов
Материал намотки	Медь
Оценка температуры окружающей среды	40°C
Диапазон температуры окружающей среды	-40°C до +40°C (-50°F до +104°F)
Уровень звука	63 дБА
Высота (высота)	3300 футов (1000 метров) над уровнем моря
Размеры*	90 Вт x 80 Вт x 83 Вт
Сухое вес (без масла) *	5,810 фунтов
Общая масса (наполненная жидкостью) *	12,576 фунтов
Рейтинги	Соответствует/превышает рейтинги эффективности DOE 2016
Особенности	Сборка ввода пентаголового болта
Общая потеря нагрузки (в ватах) при 50%	+/- 12,090 Вт

Спецификация

Номинальная мощность (KVA)	Высокое напряжение (KV)	Низкое напряжение (V)	Убытки (W)
Номинальная мощность (KVA)	Высокое напряжение (KV)	Низкое напряжение (V)	Потеря без нагрузки (W)	Потеря нагрузки (W)
75 кВА	24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие	120/240 В 480Y/ 277В 600Y/ 347В	180	1250
112.5 кВА			200	1500
150 кВА			280	2200
225 кВА			400	3050
300 кВА			480	3650
500 кВА			680	5100
750 кВА			980	7500
1000 кВА			1150	10300
1500 кВА			1640	14500
2000 кВА			2160	20645
2500 кВА			2680	23786
3000 кВА			3300	25300
3750 кВА			4125	27875
5000 кВА			5200	30000

Технические чертежи

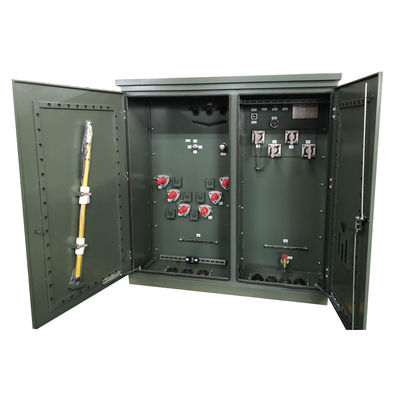

3000 кВА Трехфазный цикл питания Радиальный питание 3-фазный подставка монтированный трансформатор 12,47 кВ 13,2 кВ 13,8 кВ 2

Дополнительные принадлежности

3000 кВА Трехфазный цикл питания Радиальный питание 3-фазный подставка монтированный трансформатор 12,47 кВ 13,2 кВ 13,8 кВ 3

Процесс производства

Частые вопросы

1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
