Фаза: | третий этап | Мощность: | 2000KVA |
---|---|---|---|
Первичное напряжение: | 24940В | Вторичное напряжение: | 480Y/277 |
Класс охлаждения: | KNAN; самоохлаждаемые | Повышение температуры: | 65°С |
Импеданс (типичный): | 50,75% Типично | Материал намотки: | Медь/Алюминий |
Высокий свет: | Трансформатор с электрической подставкой 3R,Трансформатор с установкой на электрическую подставку 480 В,Трансформатор с маслом 2000 кВА |

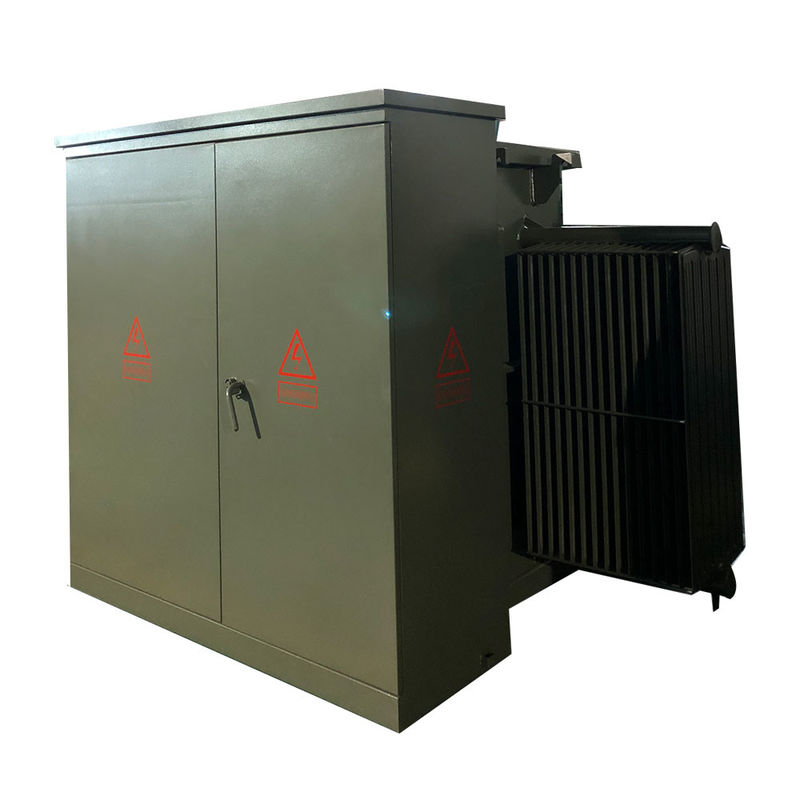

Трехфазный 2000kva масло погруженный электрический пластинка установлен 24940V до 480V
Структура
Особенности продукта
1.Сборка ввода пентаголового болта
2.Изоляционная жидкость с высокой температурой пожара
3.Изоляционная жидкость, не содержащая ПХБ
4.Устойчивое к повреждениям жилье
5Двери переднего отсека с застежкой.
6.NEMA 3R Проводка отсека
7.Горячая палка включена, HV дверной монтаж
Основные данные
Тип трансформатора | Подъемник, отсекный |
Конфигурация трансформатора | Наполненная жидкостью подставка |
Тип питания трансформатора | Питание петлей |
Фаза | Три фазы |
Мощность | 2 МВА (2000 КВА) |
Первичное напряжение | 24940В |
Класс первичного напряжения | Класс 25 кВ |
Первичный фазор | Дельта |
Вторичное напряжение | 480Y/277 |
Частота | 60 Гц |
Повышение температуры | 65°С |
Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
Класс охлаждения | KNAN; самоохлаждаемые |
Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
Материал намотки | Алюминий |
Оценка температуры окружающей среды | 40°C |
Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
Высота (высота) | 3300 футов (1000 метров) над уровнем моря |
Основной материал | Сталь, ориентированная на зерно |
Материал резервуара | Покрытая сталь |
Квалификация корпуса | НЕМА 3R Противопогодный шкаф для проводки, герметизированный бак |
Размеры* | 75''-W x 74''-D x 73''-H |
Сухое вес (без масла) * | 4566 фунтов. |
Общая масса (наполненная жидкостью) * | 10567 фунтов. |
Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 года |
Особенности | Сборка ввода пентаголового болта |
Эффективность в % | 99.40% |
Нет потерь нагрузки (в ватах) | +/- 2,100 Вт |
Потеря полной нагрузки (в ватах) при 100% | +/- 14,500 Вт |
Общая потеря нагрузки (в ватах) при 100% | +/- 16 600 Вт |
Спецификация
Трехфазный трансформатор | ||||
Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
112.5 кВА | 200 | 1500 | ||
150 кВА | 280 | 2200 | ||
225 кВА | 400 | 3050 | ||
300 кВА | 480 | 3650 | ||
500 кВА | 680 | 5100 | ||
750 кВА | 980 | 7500 | ||
1000 кВА | 1150 | 10300 | ||
1500 кВА | 1640 | 14500 | ||
2000 кВА | 2160 | 20645 | ||
2500 кВА | 2680 | 23786 | ||
3000 кВА | 3300 | 25300 | ||
3750 кВА | 4125 | 27875 | ||
5000 кВА | 5200 | 30000 |
Технические чертежи
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
