| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | D-75/15 |
| Количество мин заказа: | 1 единица |
| Цена: | $1000-$10000 |
| Упаковывая детали: | Корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Номинальная мощность: | 75kVA | Первичное напряжение: | 12000V |
|---|---|---|---|
| Вторичное напряжение: | 120/240 В | Фаза: | Однофазная |
| Способ охлаждения: | НА; Самоохлаждение | Эффективность: | 99,00% |
| Материал намотки: | Медь | Повышение температуры: | 65°С |
| Высокий свет: | Трансформатор с однофазной подставкой,Трансформатор 120 В,установленный на подставке |
||
Резюме

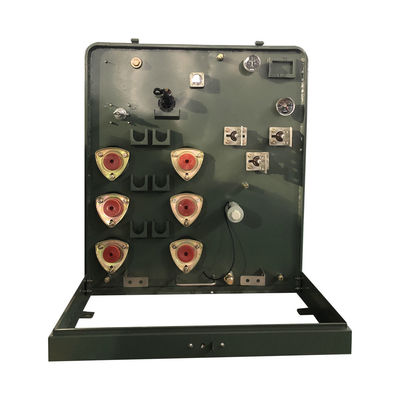

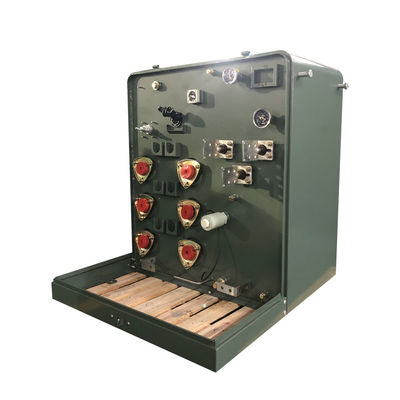

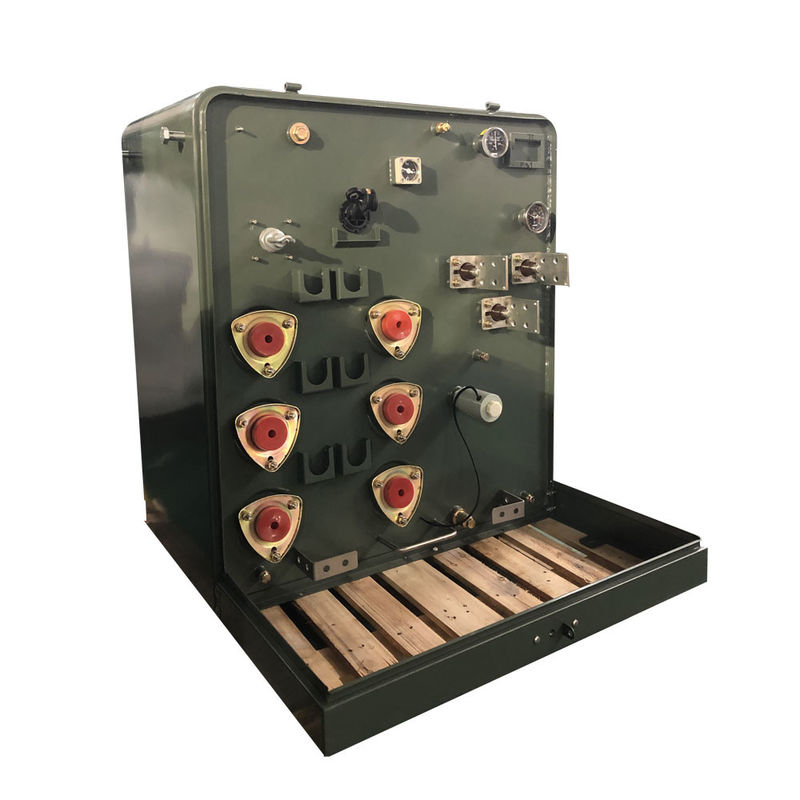

Трансформатор с однофазной подкладкой - это распределительный трансформатор, погруженный в масло.Традиционный трансформатор сконструирован в корпусе типа коробки.низкий шум, низкие потери, безопасность и надежность. Он широко используется в жилых кварталах, торговых центрах, больницах, парках, школах и т. Д. Трансформаторы с однофазными подкладками самоохлаждаются,доступны в виде петли или радиального питания, и являются беспроигрышными, соответствуют или превышают стандарты ANSI / CSA / IEEE.
Подробная информация о продукте
Основные данные
| Тип трансформатора | Установка на подставку, отсек |
| Тип питания трансформатора | Питание петлей |
| Фаза | Однофазная |
| Мощность | 75 кВА |
| Первичное напряжение | 12000В |
| Первичный BIL | 95 кВ |
| Вторичное напряжение | 120/240 (L-N-L) |
| Вторичный фазор | Однофазовая двойная обмотка |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | ОНАН; самоохлаждаемые |
| Импеданс | 2% |
| Тип первичного соединения | Смертный фронт |
| Рейтинг переключателя перерыва нагрузки | 200 ампер, 15 кВ |
| Масса жидкости (масла) * | 595.24 фунта. |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Диапазон температуры окружающей среды | -40°C до +40°C (-50°F до +104°F) |
| Уровень звука | 51 дБА |
| Высота (высота) | 3300 футов (1000 метров) над уровнем моря или ниже |
| Основной материал | Сталь, ориентированная на зерно |
| Установка | Подставка |
| Размеры* | 51.4''-W x 45.67''-D x 41.53''-H |
| Сухое вес (без масла) * | 617.28 фунтов |
| Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 года |
| Эффективность | 99.00% |
| Общая потеря нагрузки (в ватах) * | +/- 1092W |
Технический продукт
| Трансформатор с однофазной подставкой Спецификация | ||||||||
| Рейтинг | Высокое напряжение ((kV) | Никаких потерь нагрузки | Потеря нагрузки | Высота | Глубина | Ширина | Масло (в кг) | Общая масса ((kg) |
| (kVA) | (мм) | (мм) | (мм) | |||||
| 15 кВА | 34.5/19.92 13.8/8 13.2/7.6 12.47/7.2 или другие |
50 | 195 | 840 | 740 | 610 | 45 | 294 |
| 25 кВА | 80 | 290 | 840 | 740 | 610 | 68 | 362 | |
| 37.5 кВА | 106 | 360 | 840 | 760 | 610 | 75 | 476 | |
| 50 кВА | 135 | 500 | 840 | 810 | 610 | 93 | 553 | |
| 75 кВА | 190 | 650 | 840 | 860 | 610 | 132 | 672 | |
| 100 кВА | 280 | 1010 | 910 | 1200 | 965 | 230 | 714 | |
| 167 кВА | 435 | 1530 | 1000 | 1200 | 965 | 265 | 913 | |
| 250 кВА | 550 | 2230 | 1250 | 1300 | 1430 | 325 | 1106 | |
Характеристика производительности
1) Комбинированная трансформаторная подстанция, верхняя часть шкафа имеет конструкцию из каменной шерсти, которая имеет вентиляционный канал,может эффективно уменьшить солнечное излучение и обеспечить рассеивание тепла.
2)На поверхности всей оболочки шкафа распыляют специальный праймер и краску, которая обладает сильной антикоррозионной способностью.
3)Внутренняя часть может быть разделена на высоковольтную камеру, трансформаторную камеру и низковольтную камеру соответственно.
4) Также он должен быть оснащен автоматическим устройством регулирования температуры выхлопа для обеспечения диапазона температуры.
5)Каждый блок имеет безупречную систему управления, заряженный дисплей и освещение.
6)Оборудование аппарата соответствует требованиям защиты IP33, имеет разумную конструкцию, конструкцию и технологию, хорошее качество и легкое обслуживание.
Конструкция продукции
Аксессуары
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
