| Наименование марки: | WINLEY |
| Номер модели: | S-3000/15 |
| МОК: | 1 единица |
| цена: | $5000-$150000 |
| Подробная информация об упаковке: | корпус из фанеры |
| Условия оплаты: | T/T |

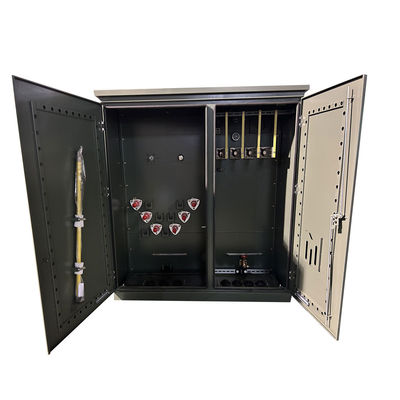

ANSI IEEE Стандарт 13200V до 208V Переключатель питания с маслом погруженный электрический трансформатор
Трансформатор с подъемником или подъемником - это наземный трансформатор распределения электрической энергии в закрытом стальном шкафу, установленном на бетонной подставке.Поскольку все заряженные точки соединения надежно заключены в заземленный металлический корпус, трансформатор с подставкой может быть установлен в местах, где нет места для огражденного корпуса.
Структура продукции
1)Структура компактная и разумная, а объем небольшой, что составляет только около одной трети от европейского типа коробки смены той же емкости;
2) Полностью герметичная, полностью изолированная конструкция, отсутствие необходимости устанавливать барьеры безопасности и надежная гарантия личной безопасности;
3)Пользователи имеют на выбор различные схемы питания, которые могут использовать терминальное питание и реализовать кольцевую сеть или двойное питание;
4) Принимается трансформатор мощности S11 с маслом, который имеет низкие потери, низкий рост температуры и большую мощность перегрузки;
5)Двойные предохранители (защитный предохранитель резервной защиты + предохранитель подключения) используются для защиты,и предохранитель с вставным предохранителем имеет характеристики двойной чувствительности к течению и температуре для обеспечения безопасной и надежной работы продукта.;
6)Кабельный разъем 200 А может быть подключен и выключен под нагрузкой и может работать как переключатель нагрузки в чрезвычайных ситуациях.
7)Оболочка использует соединение Dyn11 и железное ядро использует трехфазную четырехколонную структуру, так что продукт может работать под любой асимметричной нагрузкой, а нейтральная точка не дрейфует,напряжение стабильно, качество питания высокое, шкаф нагревается, шум низкий, а эффективность защиты от молнии хорошая;
8)Шкаф принимает антикоррозионный дизайн и специальную обработку распылительной краской, красивую и новую, подходящую для различных условий, и достигает эффекта украшения города.
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Операция | Операция с понижением |
| Фаза | Три фазы |
| Мощность | 3МВА (3000 КВА) |
| Векторная группа | - Да, конечно. |
| Первичное напряжение | 34500В |
| Первичный BIL | 150 кВ |
| Вторичное напряжение | 13200Грди |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс | 50,75% |
| Частота | 60 Гц |
| Материал намотки | Медь |
| Эффективность в % | 99.20% |
| Нет потерь нагрузки (в ватах) | +/- 2 700 Вт |
| Потеря полной нагрузки (в ватах) при 100% | +/- 15 500 Вт |
Условия окружающей среды для нормального использования
Высота: не более 1000 метров;
Температура окружающей среды: не выше +40°C, не ниже -25°C, среднесуточная разница температур не более 35°C, среднегодовая разница температур не более 20°C;
скорость ветра не превышает 35 м/с;
отсутствует опасность взрыва на месте установки, отсутствует химическая коррозия и сильные вибрации;
Способ охлаждения: естественное охлаждение воздухом (AN).
Технические чертежи
Спецификация
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 | ||
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
|
