Фаза: | третий этап | Мощность: | 1000KVA |
---|---|---|---|
Первичное напряжение: | 34500В | Вторичное напряжение: | 208Y/120 |
Класс охлаждения: | KNAN; самоохлаждаемые | Повышение температуры: | 65°С |
Основной материал: | сталь, ориентированная на зерно | Материал намотки: | Медь |
Высокий свет: | Нефтяной трансформатор 1000кВ,Трансформатор на ISO-подставке,Трансформатор |

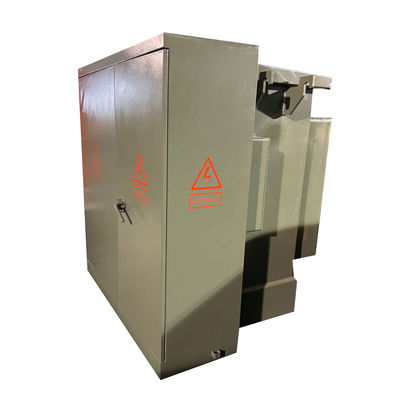

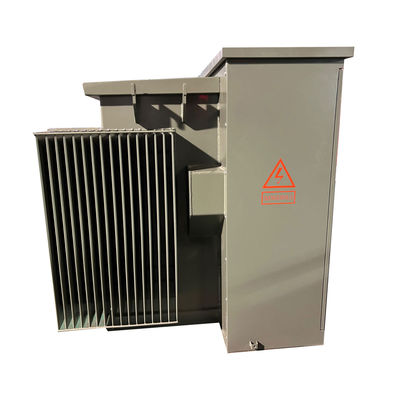

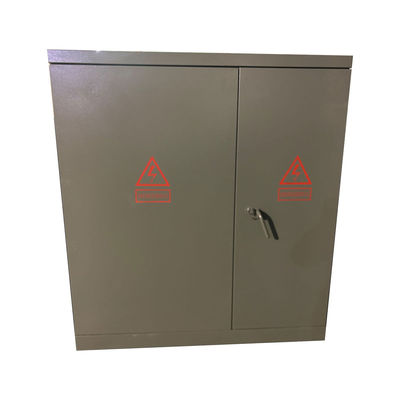

Трехфазные 1000кВ масляные погруженные электрические подушки монтируемые типы трансформатор 34,5 кВ до 208 В
WINLEY предлагает полную линейку жидкостных трехфазных распределительных трансформаторов, которые соответствуют применимым стандартам ANSI®/IEEE®.С высоким напряжением до 34,5 кВ и номинальными мощностями до 5000 кВА,Он подходит для высокого напряжения и больших мощностей, таких как электростанции, промышленное потребление электроэнергии и т. Д. В условиях высокой нагрузки и высокого напряженияТрансформаторы, погруженные в масло, обладают лучшей производительностью и стабильностью.
Структура продукции
1) часть трансформатора и часть шкафа управления варианта США, из которых трансформаторная часть представляет собой полностью герметизированную конструкцию,и изолирующее масло может быть двух типов высокой точки зажигания масло или обычное масло.

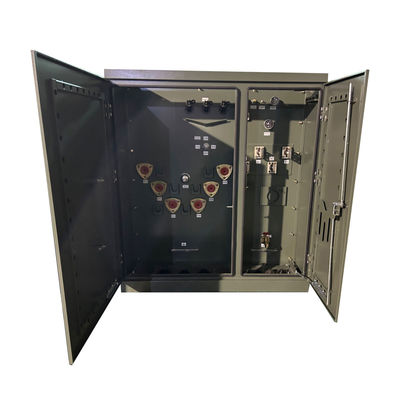

2) Управляющий шкаф разделен на высоковольтную и низковольтную комнаты.
3) Высоковольтное помещение оборудовано: высоковольтной кабельной розеткой, молниезащитным устройством, ручкой управления переключателем нагрузки, ручкой переключателя невозбуждения, вставным предохранителем, клапаном для снятия давления,термометр, датчики давления, датчики положения масла, розетки для наполнения масла, клапаны для слива масла и т. д., переключатели нагрузки, переключатели крана для отключения, предохранители для подключения и т. д.все погружены в масло трансформатора вместе с ядром трансформатораВысоковольтный кабель и трансформатор соединены локтевыми кабельными разъемами.
4) Низковольтная сторона может быть установлена с воздушными выключателями, трансформаторами тока, а также счетчиками электрической энергии, ампермерами и вольтметрами,и выходной схемы и устройства компенсации емкости могут быть настроены в соответствии с потребностями пользователя.
Основные данные
Тип трансформатора | Подъемник, отсекный |
Конфигурация трансформатора | Наполненная жидкостью подставка |
Тип питания трансформатора | Питание петлей |
Операция | Операция с понижением |
Фаза | Три фазы |
Мощность | 1МВА (1000 КВА) |
Векторная группа | DYN1 |
Первичное напряжение | 4160 В |
Первичный BIL | 60 кВ |
Вторичное напряжение | 480Y/277 |
Повышение температуры | 65°С |
Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
Класс охлаждения | KNAN; самоохлаждаемые |
Импеданс | 50,75% |
Рейтинг переключателя перерыва нагрузки | 300 ампер, 5 кВ |
Материал намотки | Алюминий/медь |
Эффективность в % | 99.20% |
Нет потерь нагрузки (в ватах) | +/- 1 300 Вт |
Потеря полной нагрузки (в ватах) при 100% | +/- 8,500 Вт |
Стандартные характеристики
• 60 Гц.
• Средний подъем намотки 65°C.
• Радиальные и петлевые устройства питания.
• Смертный и активный фронтальный тип ВВ-прицепов.
• HV BIL 45 150 кВ (мертвый фронт) 200 кВ (живой фронт).
• LV BIL 30 - 60 кВ.
• Трехточевое замыкание двери низкого напряжения.
• Высоковольтные двери, которые могут быть открыты только после
дверь низкого напряжения открыта.
• Жесткие стальные перегородки.
• Танк трансформатора сварен от крышки до основания.
• Постоянная табличка с именем.
• Однодюймовая капсула для заполнения труб НПТ.
• Заземляющие подушки для танков ANSI.
• 1 дюймовый клапан отвода и выборщик.
• Автоматический клапан снижения давления (35 SCFM).
• Изменитель кранов с (2) 2,5% кранов по полной мощности выше
и ниже номинальной.
• Одно ручное отверстие 10×18 (или 14×25) в трансформаторе
Покрытие резервуара.
• Окрашен в оливково-зеленый цвет (Munsell 7GY 3.29/1.5).
• Проектировано, изготовлено и испытано в соответствии с
с последними стандартами ANSI
Технические чертежи
Спецификация
Трехфазный трансформатор | ||||
Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
112.5 кВА | 200 | 1500 | ||
150 кВА | 280 | 2200 | ||
225 кВА | 400 | 3050 | ||
300 кВА | 480 | 3650 | ||
500 кВА | 680 | 5100 | ||
750 кВА | 980 | 7500 | ||
1000 кВА | 1150 | 10300 | ||
1500 кВА | 1640 | 14500 | ||
2000 кВА | 2160 | 20645 | ||
2500 кВА | 2680 | 23786 | ||
3000 кВА | 3300 | 25300 | ||
3750 кВА | 4125 | 27875 | ||
5000 кВА | 5200 | 30000 |
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
