| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | S-3750/35 |
| Количество мин заказа: | 1 единица |
| Цена: | $5000-$150000 |
| Упаковывая детали: | корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | третий этап | пропускная способность: | 3750 кВА |
|---|---|---|---|
| Первичное напряжение: | 34500 гривен/1999 гг. | Вторичное напряжение: | 480V |
| Векторная группа: | Дин1 | Повышение температуры: | 65°С |
| Импеданс (типичный): | 50,0% Типично | Материал намотки: | Медь |
| Высокий свет: | Трансформатор с подставкой 3750 ква,IEEE 3-фазный трансформатор,установленный на панели |
||

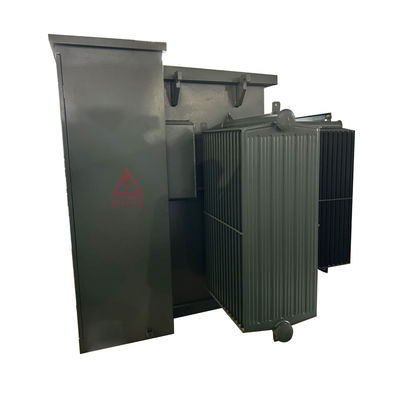

IEEE/ANSI 3750Kva 34500V до 480V Трёхфазный трансформатор, установленный на подставке
Трехфазные газораспределительные трансформаторы с масляными прокладками мощные, надежные и спроектированы с учетом окружающей среды.эти трансформаторы обеспечивают повышенную надежность и защиту от сбоев критического оборудованияНизкие эксплуатационные затраты и тепловые выбросы этих трансформаторов делают их идеальным выбором для широкого спектра применений.
Структура
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Операция | Операция с понижением уровня (не одобренная для повышения уровня) |
| Фаза | Три фазы |
| Мощность | 30,75 МВА (3750 КВА) |
| Векторная группа | YnD1 |
| Первичное напряжение | 34500 гривен/1999 г. |
| Класс первичного напряжения | Класс 35 кВ |
| Первичный BIL | 200 кВ |
| Вторичное напряжение | 480 В |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс | 50,0% Типично |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Размеры* | 100''-W x 87''-D x 85''-H |
| Сухое вес (без масла) * | 8,040 фунтов |
| Общая масса (наполненная жидкостью) * | 14- 300 кг. |
Спецификация
| Трехфазный трансформатор | ||||
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 | ||
Технические чертежи
Описание:
Мы можем сделать эту подстанцию в соответствии с требованиями пользователей и клиентов в соответствии с их рисунком / схемой одной линии (SLD) и потребностью.V. стандарт IEC62271-200.
ВВ и ВВ отделения с полной функцией.
1При испытании питания в один раз, он также может быть установлен с оборудованием для испытаний для достижения спроса на испытания.
2.)Трансформаторный отсек может быть выбран S11,S13 или другой трансформатор с низким потреблением масла и трансформатор сухого типа.Комнаты трансформаторов имеют системы автоматического охлаждения ветром и системы освещения.
3Низковольтный отсек может быть изготовлен в соответствии с потребностями пользователей, он принимает фиксированную или собранную структуру для системы электроснабжения, он имеет много функций, таких как распределение света,распределение энергии, реактивная мощность, испытание электрической мощности и т.д. для улучшения качества распределения энергии и удовлетворения потребителей.
Этот корпус подстанции в основном состоит из металлического материала, материала из нержавеющей стали, неметаллического материала...который может быть выбран пользователем и клиентами
Эта подстанция является очень важным энергораспределительным и энергоснабжающим блоком в электрической сети. Это своего рода полный набор энергоснабжения с H.V.контролем,защитой и преобразованием,распределение.. он используется в 3-фазном переменном токе 50 Гц и номинального тока максимум 1600 КВА трансформатор. Он широко используется в промышленных и горнодобывающих предприятий, жилых кварталах, больницах, торговых центрах,Высокие здания и другие распределительные системы.
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
