| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | S-5000/15 |
| Количество мин заказа: | 1 единица |
| Цена: | $5000-$150000 |
| Упаковывая детали: | корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | третий этап | Мощность: | 5000KVA |
|---|---|---|---|
| Первичное напряжение: | 13800В | Вторичное напряжение: | 480Y/277 |
| Векторная группа: | Дин1 | Повышение температуры: | 65°С |
| Импеданс (типичный): | 50,75% | Материал намотки: | Алюминий |
| Высокий свет: | Трансформатор типа масла 5000kva,13Трансформатор типа электрического масла мощностью 0,8 кВ |
||

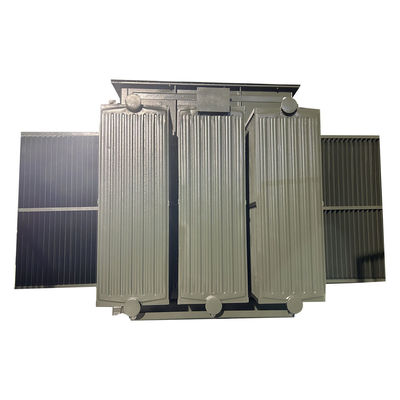

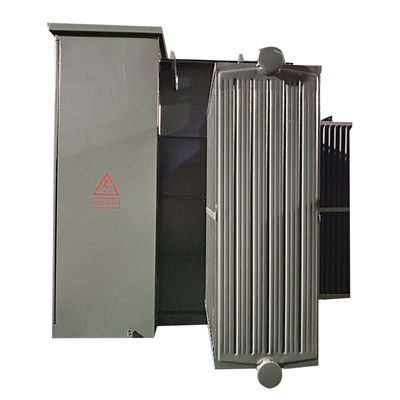

13.8kv Три трехфазные трансформаторы типа электрического масла 5000kva
Производительность
1) Структура компактная и разумная, а объем небольшой, что составляет всего около одной трети от европейского типа переменной коробки той же емкости;
2) Полностью герметичная, полностью изолированная конструкция, отсутствие необходимости устанавливать барьеры безопасности и надежная гарантия личной безопасности;
3) Для пользователей есть различные схемы питания, из которых можно выбрать, которые могут использовать терминальное питание и реализовать кольцевую сеть или двойное питание;
4) Используется трансформатор S11 с маслом, который имеет низкие потери, низкое повышение температуры и высокую мощность перегрузки;
5) Для защиты используются двойные предохранители (запасный предохранитель + вставный предохранитель).и предохранитель с подключаемым предохранителем имеет характеристики двойной чувствительности к течению и температуре для обеспечения безопасной и надежной работы продукта;
6) Кабельный разъем 200А может быть подключен и выключен под нагрузкой и может работать как переключатель нагрузки в чрезвычайных ситуациях.
7) Намотка использует соединение Dyn11 и железное ядро использует трехфазную четырехколонную структуру, так что продукт может работать под любой асимметричной нагрузкой, и нейтральная точка не дрейфует,напряжение стабильно, качество питания высокое, шкаф нагревается, шум низкий, а эффективность защиты от молнии хорошая;

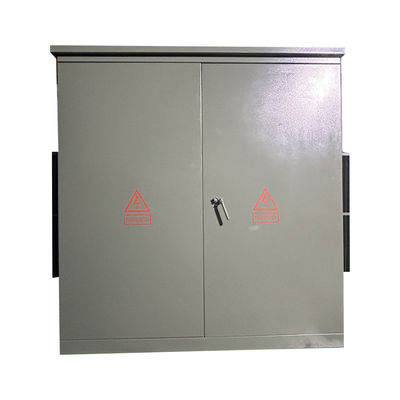

8) Кабинет принимает антикоррозионный дизайн и специальную обработку распылительной краской, красивую и новую, подходящую для различных условий, и достигает эффекта украшения города.
Подробная информация о продукте
Основные данные
| Данные спецификации | |||
| Нет, нет, нет. | Подробная информация | Единица | Спецификация |
| 1 | Тип | ~ | с подложкой, с цепным питанием |
| 2 | Номинальная мощность | КВА | 5000 |
| 3 | Номер фазы | ~ | 3 |
| 4 | Первичное напряжение | V | 13800Дельта. |
| 5 | Первичная выщелачивание | ~ | 600A бусины |
| 6 | Вторичное напряжение | V | 480Y/277 |
| 10 | Способ охлаждения | ~ | ОНАН |
| 11 | Номинальная частота | Гц | 60 |
| 12 | Векторная группа | ~ | Dyn1 |
| 13 | Класс изоляции | ~ | А. |
| 14 | Повышение температуры | К | 65 |
| 15 | Потери при выгрузке | W | 4310 |
| 16 | Потеря нагрузки (75°C) | W | 31000 |
| 17 | Импеданс | % | 7.5 |
| 18 | Материал намотки | ~ | медь или алюминий |
| 19 | Основной материал | ~ | кремниевая сталь |
| 20 | Охлаждающий материал | минеральное масло | |
| 21 | Материал для жилья | ~ | 304 из нержавеющей стали |
| 22 | Цвет корпуса | ~ | зеленый мунсел |
| 23 | Состояние обслуживания | ~ | в помещениях или на улице |
| 24 | Уровень моря | М | ≤ 1000 |
| 25 | Стандартный | ~ | ASNI |
Структура продукции
1) Часть трансформатора и часть шкафа управления варианта США, из которых трансформаторная часть представляет собой полностью герметизированную конструкцию,и изолирующее масло может быть двух типов высокой точки зажигания масло или обычное масло.

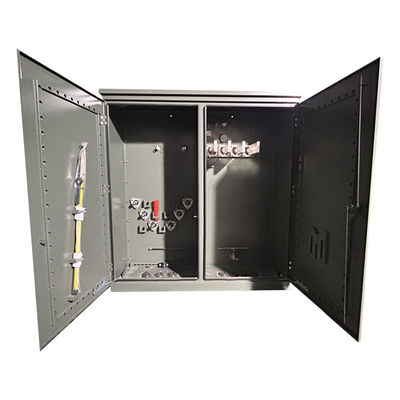

2)Контрольный шкаф разделен на высоковольтную и низковольтную комнаты.

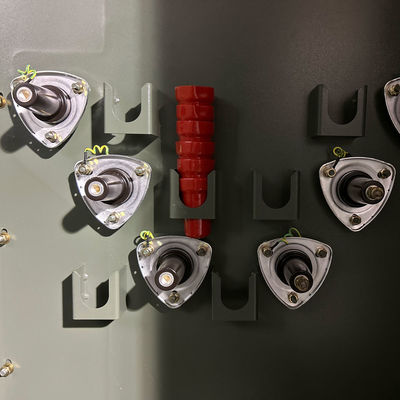

3)Высоковольтное помещение оборудовано: высоковольтной розеткой кабеля, молниезащитным устройством, ручкой управления переключателем нагрузки, ручкой переключателя невозбуждения, вставным предохранителем, клапаном для снятия давления,термометр, датчики давления, датчики положения масла, розетки для наполнения масла, клапаны для слива масла и т. д., переключатели нагрузки, переключатели крана для отключения, предохранители для подключения и т. д.все погружены в масло трансформатора вместе с ядром трансформатораВысоковольтный кабель и трансформатор соединены локтевыми кабельными разъемами.
4)С низковольтной стороны могут быть установлены воздушные выключатели, трансформаторы тока, а также счетчики электрической энергии, амперметры и вольтметры,и выходной схемы и устройства компенсации емкости могут быть настроены в соответствии с потребностями пользователя.
Спецификация
| Трехфазный трансформатор | ||||
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 | ||
Технические чертежи
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
