| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | D-50/15 |
| Количество мин заказа: | 1 единица |
| Цена: | $1000-$10000 |
| Упаковывая детали: | корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | однофазный | Номинальная мощность: | 50KVA или подгонянный |
|---|---|---|---|
| Первичное напряжение: | 12470GrdY/7200 | Вторичное напряжение: | 240/120 |
| Повышение температуры: | 65°С | Класс охлаждения: | ONAN |
| Материал намотки: | Медь | Эффективность: | 99,00% |
| Высокий свет: | 990,00% Трансформатор с подставкой,Трансформатор с подставкой 12 |
||

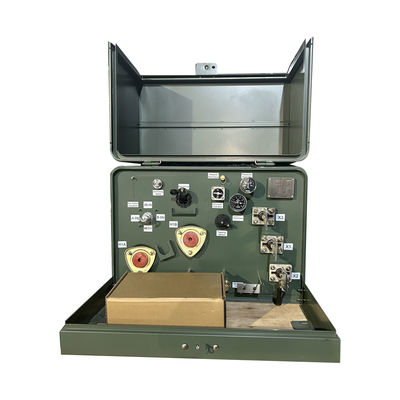

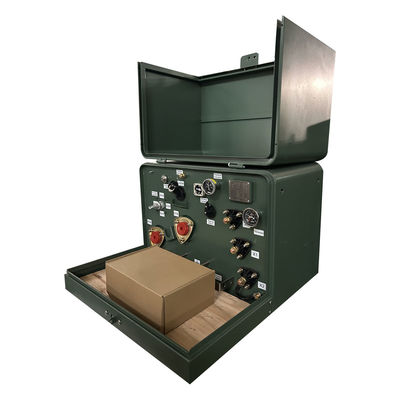

50 кВА однофазный трансформатор с установкой на подставку снижается до 12,47 кВ до 208 В
Трансформатор с однофазной подкладкой - это распределительный трансформатор, погруженный в масло.Традиционный трансформатор сконструирован в корпусе типа коробки.низкий шум, низкие потери, безопасность и надежность. Он широко используется в жилых кварталах, торговых центрах, больницах, парках, школах и т. Д. Трансформаторы с однофазными подкладками самоохлаждаются,доступны в виде петли или радиального питания, и являются беспроигрышными, соответствуют или превышают стандарты ANSI / CSA / IEEE.
Основные данные
| Тип трансформатора | Установленные на подставку, отсекный тип II |
| Тип питания трансформатора | Питание петлей |
| Фаза | Однофазная |
| Мощность | 50 кВА |
| Векторная группа | II6 |
| Первичное напряжение | 12470GrdY/7200 |
| Класс первичного напряжения | Класс 15 кВ |
| Первичный фазор | Уай с землей |
| Первичный BIL | 95 кВ |
| Вторичное напряжение | 120/240 (L-N-L) |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный фазор | Однофазовая двойная обмотка |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | ОНАН; самоохлаждаемые |
| Импеданс | 2% Типично |
| Материал намотки | Медь |
| Размеры* | 34.25'-W x 37.4'-D x 25.2'-H |
| Сухое вес (без масла) * | 507.05 фунтов |
| Общая масса (наполненная жидкостью) * | 1432.98 фунтов |
| Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 года |
| Эффективность | 99.00% |
| Нет потерь нагрузки (в ватах) * | +/- 176 Вт |
| Потеря нагрузки (в ватах) * | +/- 650 Вт |
Особенность
• Соответствует или превышает стандарты ANSI®, IEEE® и NEMA®
• Соответствует стандарту энергоэффективности DOE 10 CFR Часть 431 для распределительных трансформаторов
• Покрытие резервуара превышает IEEE Std C57.12.28TM-2005 и IEEE Std C57.12.29TM-2005 стандарты (только нержавеющая сталь)
• Полное соответствие стандарту IEEE Std C57.12.28TM-2005 стандарты требований к целостности корпуса
• Лазерная выгравированная табличка
• Вставленные подъемные устройства из нержавеющей стали
• Условия заземления резервуара
• Автоматическое устройство для снятия давления
• Минеральное масло для электротехники
• Застегнутые двери с колодками и бочками из нержавеющей стали
• Плавучий карманец с замком для легкого выравнивания
• Заключающий болт для дверей из нержавеющей стали
• Устройства для наполнения и слива масла
• Удаляемый подоконник
• Сварная купольная крышка резервуара
• Высоковольтные буши - 200 А
Фотографии завода
Спецификация
| Трансформатор с однофазной подставкой 25-500 кВА | ||||||
| Номинальная капитализация ((kVA) | Высокий | Низкое напряжение (v) | Символ соединения | Стандартный | Импеданс короткого замыкания ((%) | Эффективность |
| Напряжение ((v) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/DOE | 10,0-4,5% | 98.95 |
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Рисунок
Аксессуары
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
