Фаза: | третий этап | Мощность: | 225 KVA |
---|---|---|---|
Первичное напряжение: | 12470GrdY/7200 | Вторичное напряжение: | 480Y/277 |
Класс охлаждения: | KNAN; самоохлаждаемые | Материал намотки: | медь |
Импеданс (типичный): | 50,75% | Эффективность: | 99,00% |
Высокий свет: | Электрический трансформатор,погруженный в 3-фазовый масляный трансформатор,Электрический трансформатор на 225 кВт |

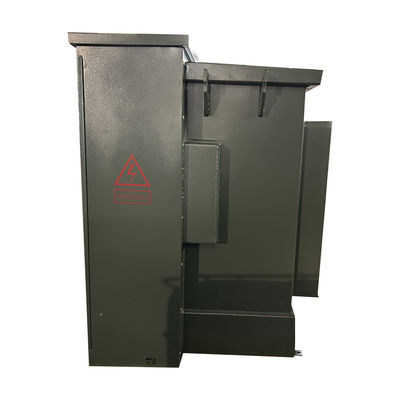

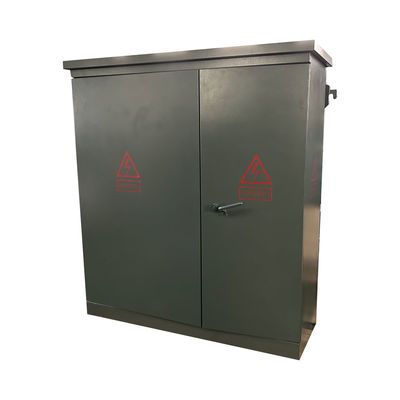

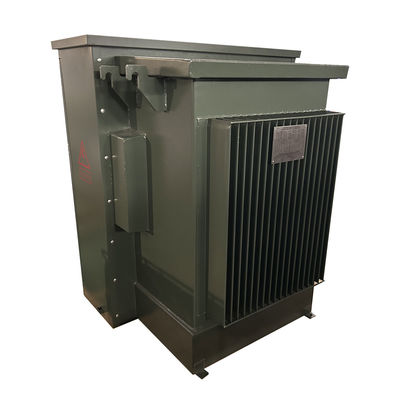

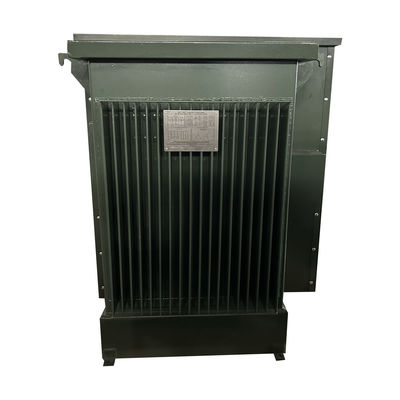

225 Kva Трехфазный подъемник Масляный электрический трансформатор Step Down от 12,47 кВ до 480 В
Описание
Мы можем сделать эту подстанцию в соответствии с требованиями пользователей и клиентов в соответствии с их рисунком / схемой одной линии (SLD) и потребностью.V. стандарт IEC62271-200.
ВВ и ВВ отделения с полной функцией.
1При испытании питания в один раз, он также может быть установлен с оборудованием для испытаний для достижения спроса на испытания.
2) Трансформаторный отсек может быть выбран S11, S13 или другой трансформатор с низким потреблением масла и трансформатор сухого типа.Комнаты трансформаторов имеют системы автоматического охлаждения ветром и системы освещения.
3.) Низковольтный отсек может быть сделан в соответствии с потребностями пользователей, он принимает фиксированную или собранную структуру, чтобы быть системой электроснабжения, он имеет много функций, таких как распределение света,распределение энергии, реактивная мощность, испытание электрической мощности и т.д. для улучшения качества распределения энергии и удовлетворения потребителей.
Этот корпус подстанции в основном состоит из металлического материала, материала из нержавеющей стали, неметаллического материала...который может быть выбран пользователем и клиентами
Эта подстанция является очень важным энергораспределительным и энергоснабжающим блоком в электрической сети. Это своего рода полный набор энергоснабжения с H.V.контролем,защитой и преобразованием,распределение.. он используется в 3-фазном переменном токе 50 Гц и номинального тока максимум 1600 КВА трансформатор. Он широко используется в промышленных и горнодобывающих предприятий, жилых кварталах, больницах, торговых центрах,Высокие здания и другие распределительные системы.
Основные данные
Тип трансформатора | Подъемник, отсекный |
Конфигурация трансформатора | Наполненная жидкостью подставка |
Тип питания трансформатора | Питание петлей |
Операция | Операция с понижением |
Фаза | Три фазы |
Мощность | 225 кВА |
Векторная группа | - Что? |
Первичное напряжение | 12470GrdY/7200 |
Класс первичного напряжения | Класс 15 кВ |
Первичный фазор | Уай с землей |
Первичный BIL | 95 кВ |
Вторичное напряжение | 480Y/277 |
Класс вторичного напряжения | 1Класс 2 кВ |
Вторичный фазор | Уай-Н |
Вторичный BIL | 30 кВ |
Частота | 60 Гц |
Повышение температуры | 65°С |
Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
Класс охлаждения | KNAN; самоохлаждаемые |
Пропускная способность жидкости (масла) * | 126 галлонов |
Масса жидкости (масла) * | 970 фунтов |
Материал намотки | медь |
Оценка температуры окружающей среды | 40°C |
Уровень звука | 55 дБА |
Высота (высота) | 3300 футов над уровнем моря |
Основной материал | Сталь, ориентированная на зерно |
Материал резервуара | Покрытая сталь |
Материал шкафа | Покрытая сталь |
Материал базовой платформы | Покрытая сталь |
Размеры* | 61'-W x 49'-D x 69'-H |
Сухое вес (без масла) * | 1, 463 фунта |
Общая масса (наполненная жидкостью) * | 3,420 фунтов |
Рейтинги | Соответствует/превышает рейтинги эффективности DOE 2016 года |
Эффективность в % | 99.00% |
Нет потерь нагрузки (в ватах) | +/- 400 Вт |
Потеря полной нагрузки (в ватах) при 100% | +/- 2300 Вт |
Общая потеря нагрузки (в ватах) при 100% | +/- 2 700 Вт |
Особенность
• 60 Гц.
• Средний подъем намотки 65°C.
• Радиальные и петлевые устройства питания.
• Смертный и активный фронтальный тип ВВ-прицепов.
• HV BIL 45 150 кВ (мертвый фронт) 200 кВ (живой фронт).
• LV BIL 30 - 60 кВ.
• Трехточевое замыкание двери низкого напряжения.
• Высоковольтные двери, которые могут быть открыты только после
дверь низкого напряжения открыта.
• Жесткие стальные перегородки.
• Танк трансформатора сварен от крышки до основания.
• Постоянная табличка с именем.
• Однодюймовая капсула для заполнения труб НПТ.
• Заземляющие подушки для танков ANSI.
• 1 дюймовый клапан отвода и выборщик.
• Автоматический клапан снижения давления (35 SCFM).
• Изменитель кранов с (2) 2,5% кранов по полной мощности выше
и ниже номинальной.
• Одно ручное отверстие 10×18 (или 14×25) в трансформаторе
Покрытие резервуара.
• Окрашен в оливково-зеленый цвет (Munsell 7GY 3.29/1.5).
• Проектировано, изготовлено и испытано в соответствии с
с последними стандартами ANSI
Спецификация
Трехфазный трансформатор | ||||
Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
112.5 кВА | 200 | 1500 | ||
150 кВА | 280 | 2200 | ||
225 кВА | 400 | 3050 | ||
300 кВА | 480 | 3650 | ||
500 кВА | 680 | 5100 | ||
750 кВА | 980 | 7500 | ||
1000 кВА | 1150 | 10300 | ||
1500 кВА | 1640 | 14500 | ||
2000 кВА | 2160 | 20645 | ||
2500 кВА | 2680 | 23786 | ||
3000 кВА | 3300 | 25300 | ||
3750 кВА | 4125 | 27875 | ||
5000 кВА | 5200 | 30000 |
Технические чертежи
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
