| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | S-3500/15 |
| Количество мин заказа: | 1 единица |
| Цена: | $5000-$150000 |
| Упаковывая детали: | корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | третий этап | Мощность: | 3750 кВА |
|---|---|---|---|
| Первичное напряжение: | 13800В | Вторичное напряжение: | 480Y/277 |
| Векторная группа: | Дин1 | Повышение температуры: | 65°С |
| Импеданс (типичный): | 50,75% | Частота: | 60 Hz |
| Высокий свет: | 3750 Трансформатор на ква-паде,Трансформатор на подставке 480 В,Трехфазный трансформатор 13 |
||

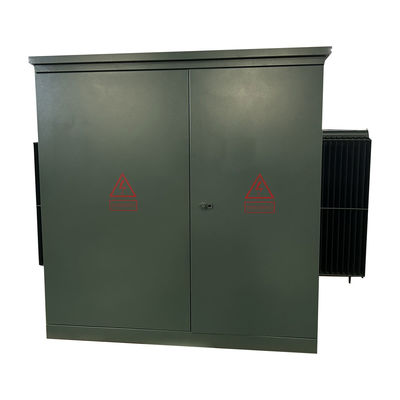

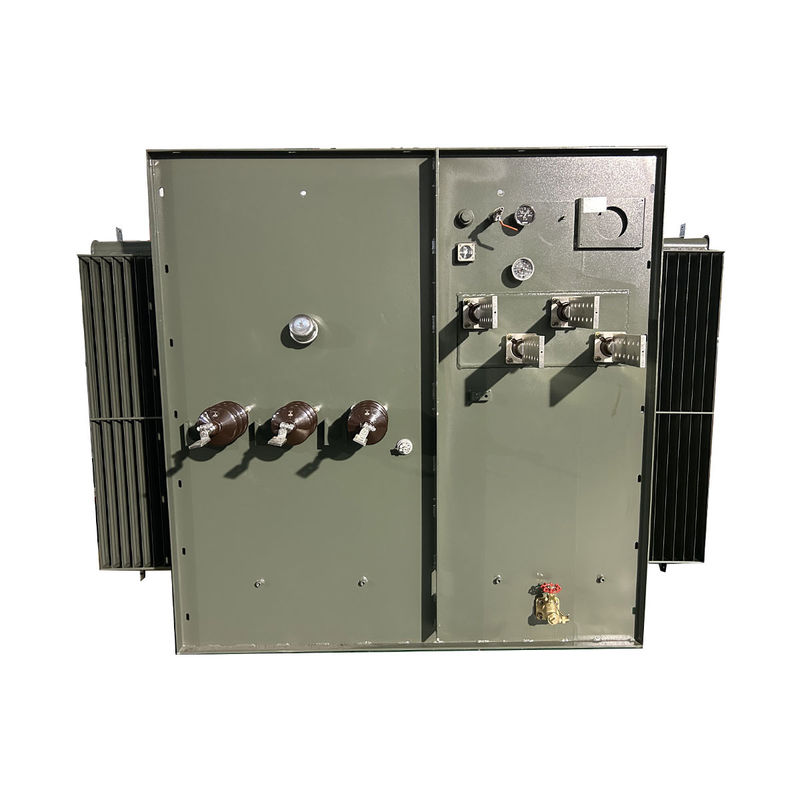

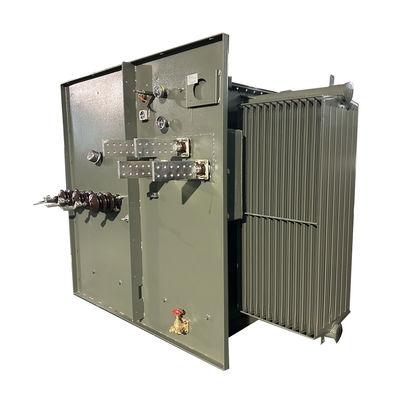

2500 ква 3750 ква Трёхфазный трансформатор с установкой на подставку Step Down 13,8 кВ до 480 В
Трансформатор с подъемником или подъемником - это наземный трансформатор распределения электрической энергии в закрытом стальном шкафу, установленном на бетонной подставке.Поскольку все заряженные точки соединения надежно заключены в заземленный металлический корпус, трансформатор с подставкой может быть установлен в местах, где нет места для огражденного корпуса.
Основные данные
| Данные спецификации | |||
| Нет, нет, нет. | Подробная информация | Единица | Спецификация |
| 1 | Тип | ~ | с подложкой, с цепным питанием |
| 2 | Номинальная мощность | КВА | 3750 |
| 3 | Номер фазы | ~ | 3 |
| 4 | Первичное напряжение | V | 13800Дельта. |
| 5 | Первичная выщелачивание | ~ | 600A бусины |
| 6 | Вторичное напряжение | V | 480Y/277 |
| 10 | Способ охлаждения | ~ | ОНАН |
| 11 | Номинальная частота | Гц | 60 |
| 12 | Векторная группа | ~ | Dyn1 |
| 13 | Класс изоляции | ~ | А. |
| 14 | Повышение температуры | К | 65 |
| 15 | Потери при выгрузке | W | 3610 |
| 16 | Потеря нагрузки (75°C) | W | 27300 |
| 17 | Импеданс | % | 7.5 |
| 18 | Материал намотки | ~ | медь или алюминий |
| 19 | Основной материал | ~ | кремниевая сталь |
| 20 | Охлаждающий материал | минеральное масло | |
| 21 | Материал для жилья | ~ | 304 из нержавеющей стали |
| 22 | Цвет корпуса | ~ | зеленый мунсел |
| 23 | Состояние обслуживания | ~ | в помещениях или на улице |
| 24 | Уровень моря | М | ≤ 1000 |
| 25 | Стандартный | ~ | ASNI |
Особенность
• 60 Гц.
• Средний подъем намотки 65°C.
• Радиальные и петлевые устройства питания.

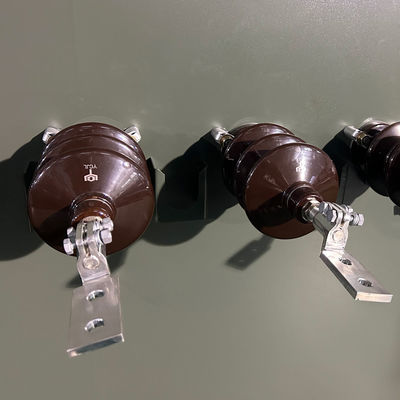

• Смертный и активный фронтальный тип ВВ-прицепов.
• HV BIL 45 150 кВ (мертвый фронт) 200 кВ (живой фронт).
• LV BIL 30 - 60 кВ.
• Трехточевое замыкание двери низкого напряжения.
• Высоковольтные двери, которые могут быть открыты только после
дверь низкого напряжения открыта.
• Жесткие стальные перегородки.
• Танк трансформатора сварен от крышки до основания.
• Постоянная табличка с именем.
• Однодюймовая капсула для заполнения труб НПТ.
• Заземляющие подушки для танков ANSI.
• 1 дюймовый клапан отвода и выборщик.
• Автоматический клапан снижения давления (35 SCFM).
• Изменитель кранов с (2) 2,5% кранов по полной мощности выше
и ниже номинальной.
• Одно ручное отверстие 10×18 (или 14×25) в трансформаторе
Покрытие резервуара.
• Окрашен в оливково-зеленый цвет (Munsell 7GY 3.29/1.5).
• Проектировано, изготовлено и испытано в соответствии с
с последними стандартами ANSI
Спецификация
| Трехфазный трансформатор | ||||
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 | ||
Технические чертежи
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
