Трансформатор с трехфазным подставным устройством мощностью 500 кВА от 13,8 кВ до 240 кВ стандарты ANSI IEEE

Наименование марки:	WINLEY
Номер модели:	S-500/15
МОК:	1Объект
цена:	$5000-$150000
Подробная информация об упаковке:	Коробка из фанеры
Условия оплаты:	T/T

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

UL,CE,ISO

Мощность:

500 КВА или на заказ

Первичное напряжение:

13800В

Вторичное напряжение:

220 В

Частота:

50/60 Гц

Класс охлаждения:

KNAN; самоохлаждаемые

Материал намотки:

Эффективность:

99,10%

Поставка способности:

1000 штук/месяц

Выделить:

500 КВА 3-фазный трансформатор

Настраиваемый трансформатор с трехфазным подставным устройством

Трансформатор типа масла стандартов Ansi

Описание продукта

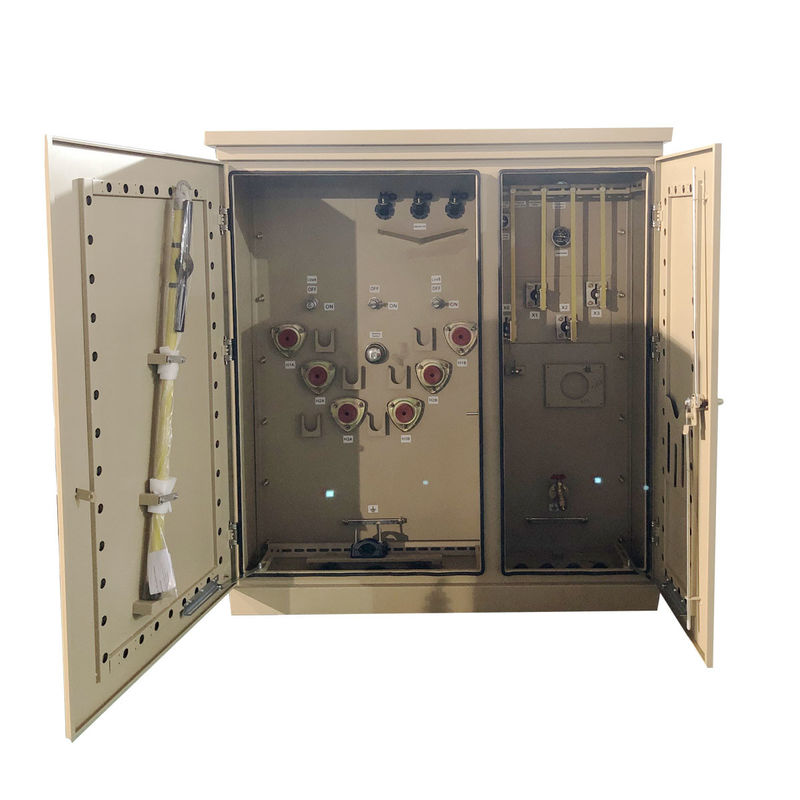

500 КВА 3-фазный трансформатор 13.8 кВ

Трансформатор с трехфазным подставным устройством мощностью 500 кВА от 13,8 кВ до 240 кВ стандарты ANSI IEEE 0

Основные данные

Тип трансформатора	Подъемник, отсекный
Конфигурация трансформатора	Наполненная жидкостью подставка
Тип питания трансформатора	Питание петлей
Фаза	Три фазы
Мощность	500 кВА
Векторная группа	Dyn1
Первичное напряжение	13800
Класс первичного напряжения	Класс 15 кВ
Первичный фазор	Уай с землей
Первичный BIL	95 кВ
Вторичное напряжение	220Y/108В
Класс вторичного напряжения	1Класс 2 кВ
Вторичный фазор	Уай-Н
Вторичный BIL	30 кВ
Частота	60 Гц
Повышение температуры	65°С
Квалификация изоляции	Изоляция класса Е - 120°C, 248°F
Класс охлаждения	KNAN; самоохлаждаемые
Импеданс (типичный)	50,5%
Тип первичного соединения	Смертный фронт
Материал намотки	Медь
Оценка температуры окружающей среды	40°C
Уровень звука	55 дБА
Общая масса (наполненная жидкостью) *	3,637 фунтов
Эффективность в %	990,10%
Нет потерь нагрузки (в ватах)	+/- 600 Вт
Потеря полной нагрузки (в ватах) при 100%	+/- 3500 Вт
Общая потеря нагрузки (в ватах) при 100%	+/- 3 800 Вт

Стандартные характеристики

Комбинированный трансформатор серии GS11 представляет собой новый тип распределительного оборудования.Комбинированный трансформатор особенно применим к городской сети центра нагрузки, так что это может уменьшить потребление и улучшить качество электроснабжения.

Более того, эта серия продуктов широко используется в общинах по всей стране, общественных местах и промышленных горнодобывающих предприятиях и других местах распространения.

Технические чертежи

Трансформатор с трехфазным подставным устройством мощностью 500 кВА от 13,8 кВ до 240 кВ стандарты ANSI IEEE 1

Спецификация

Номинальная мощность	Убытки		Размер ((мм)			Масса ((kg)
Номинальная мощность	Потери без нагрузки ((W)	Потеря на нагрузке	W	D	H	Масло в литрах	Общая масса (кг)
45 кВА	160	1000	1730	990	1270	416	950
75 кВА	180	1250	1730	990	1270	435	1020
150 кВА	280	2200	1730	1245	1270	473	1225
300 кВА	480	3650	1830	1295	1270	605	1655
500 кВА	680	5100	2260	1345	1270	720	2110
750 кВА	980	7500	2260	1448	1628	1022	2950
1000 кВА	1150	10300	2260	1500	1625	1325	3720
1500 кВА	1640	14500	2210	1470	2150	1552	4672
2000 кВА	2160	20645	2380	1600	2220	1855	5670
2500 кВА	2680	27786	3070	1650	2330	2006	6580
3000 кВА	3300	30300	3260	1850	2460	2336	7500
3750 кВА	4125	37875	4080	2060	2680	2650	8450

Процесс производства

Частые вопросы

1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
