| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | С-300/15 |
| Количество мин заказа: | 1Объект |
| Цена: | $5000-$150000 |
| Упаковывая детали: | Коробка из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | Фаза 3 | Мощность: | 3000 КВА или на заказ |
|---|---|---|---|
| Первичное напряжение: | 12470V | Вторичное напряжение: | 480Y/277 |
| Частота: | 60 Hz | Класс охлаждения: | KNAN/ONAN |
| Обматывая материал: | Медь | Эффективность: | 99,10% |
| Высокий свет: | 300 кВа трехфазный трансформатор,Трансформатор на 300 КВА,Трансформатор типа масла 480 В |
||

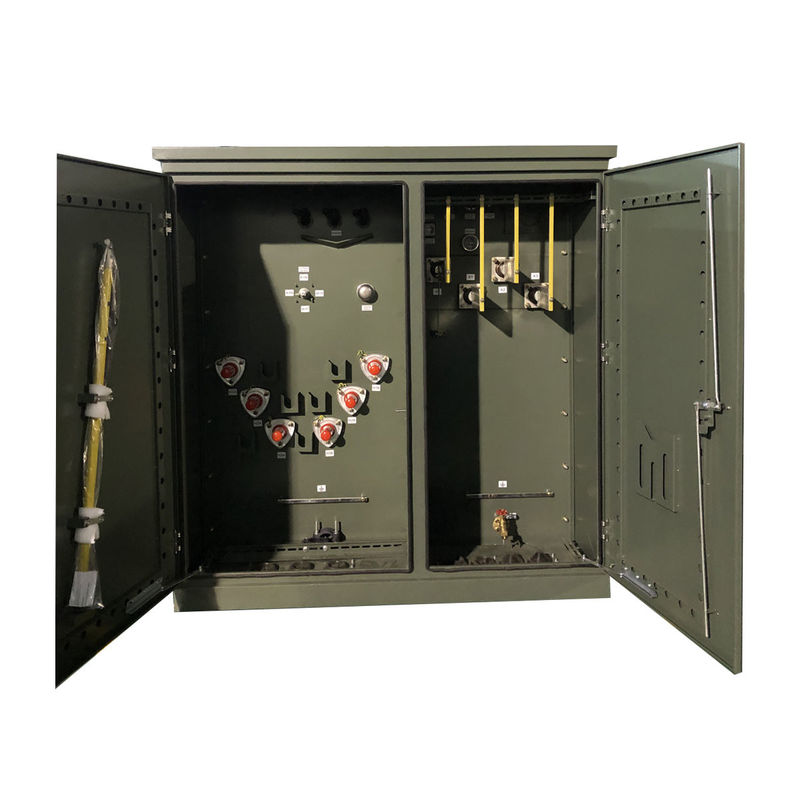

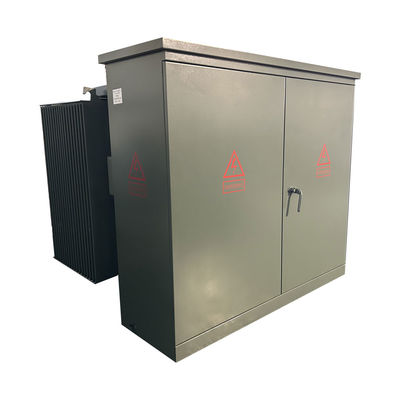

300 КВА Трехфазная подставка с монтированным трансформатором, масло погруженное в воду 12470V до 480V ANSI IEEE
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Фаза | Три фазы |
| Мощность | 300 кВА |
| Векторная группа | - Что? |
| Первичное напряжение | 12470GrdY/7200 |
| Класс первичного напряжения | Класс 15 кВ |
| Первичный фазор | Уай с землей |
| Первичный BIL | 95 кВ |
| Вторичное напряжение | 480Y/277 |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный фазор | Уай-Н |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс (типичный) | 10,2-6,0% Типично |
| Тип первичного соединения | Смертный фронт |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Уровень звука | 55 дБА |
| Общая масса (наполненная жидкостью) * | 3,637 фунтов |
| Эффективность в % | 99.00% |
| Нет потерь нагрузки (в ватах) | +/- 500 Вт |
| Потеря полной нагрузки (в ватах) при 100% | +/- 3000 Вт |
| Общая потеря нагрузки (в ватах) при 100% | +/- 3500 Вт |
Стандартные характеристики
1) Часть трансформатора и часть шкафа управления варианта США, из которых трансформаторная часть представляет собой полностью герметизированную конструкцию,и изолирующее масло может быть двух типов высокой точки зажигания масло или обычное масло.
2)Контрольный шкаф разделен на высоковольтную и низковольтную комнаты.
3)Высоковольтное помещение оборудовано: высоковольтной розеткой кабеля, молниезащитником, ручкой управления переключателем нагрузки, ручкой переключателя невозбуждения, вставным предохранителем, клапаном для снятия давления,термометр, датчики давления, датчики положения масла, розетки для наполнения масла, клапаны для слива масла и т. д., переключатели нагрузки, переключатели крана для отключения, предохранители для подключения и т. д.все погружены в масло трансформатора вместе с ядром трансформатораВысоковольтный кабель и трансформатор соединены локтевыми кабельными разъемами.
4)С низковольтной стороны могут быть установлены воздушные выключатели, трансформаторы тока, а также счетчики электроэнергии, амперметры и вольтметры,и выходной схемы и устройства компенсации емкости могут быть настроены в соответствии с потребностями пользователя.
Технические чертежи
Спецификация
| Номинальная мощность | Убытки | Размер ((мм) | Масса ((kg) | ||||
| Потери без нагрузки ((W) | Потеря на нагрузке | W | D | H | Масло в литрах | Общая масса (кг) | |
| 45 кВА | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 кВА | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 кВА | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 кВА | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 кВА | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 кВА | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 кВА | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 кВА | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 кВА | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 кВА | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 кВА | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 кВА | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Фотографии завода
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
