| Наименование марки: | WINLEY |
| Номер модели: | D-167/5 |
| МОК: | 1 единица |
| цена: | $1000-$10000 |
| Подробная информация об упаковке: | Корпус из фанеры |
| Условия оплаты: | T/T |

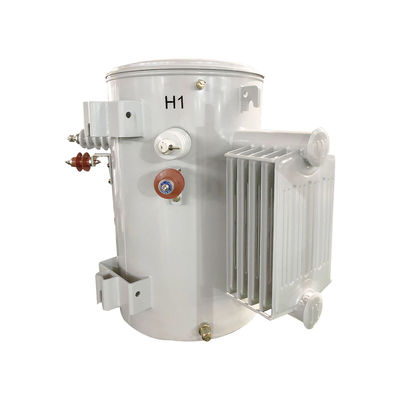

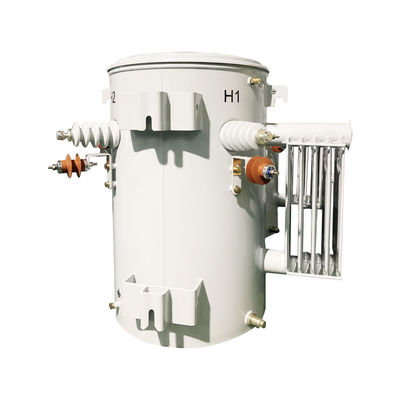

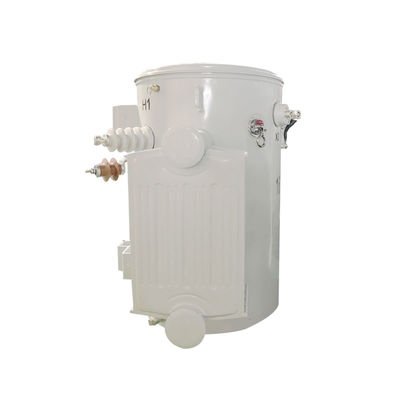

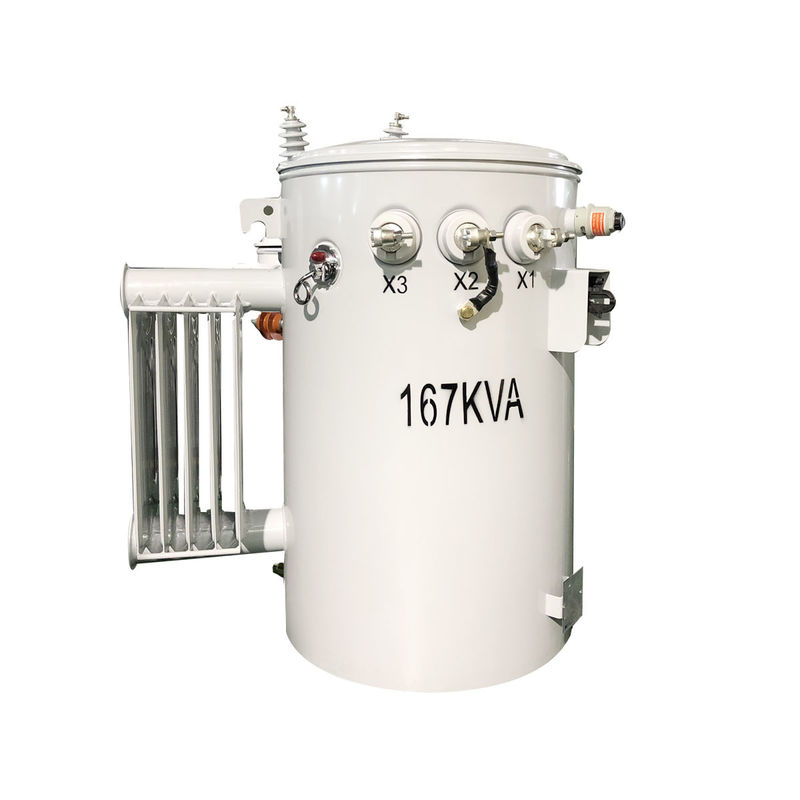

167kva Однофазный колонна установленный трансформатор CSP Тип масло погруженное распределение Шаг вниз 4160в До 480в
структура
Стандартная характеристика

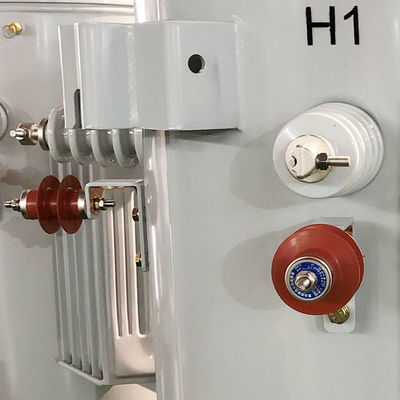

1Высоковольтный корпус
Основным материалом высоковольтного корпуса является фарфор, и его основная роль заключается в соединении высоковольтных обмоток и внешних высоковольтных линий, защите изоляции,защита от внешнего вторжения, теплопроводность и теплораспределение и т.д., чтобы обеспечить нормальную работу и безопасность трансформатора.
2. Низкое напряжение буши
Существуют два типа низковольтных бусин: тип лопаты и тип клинка.
3. клапан для наполнения масла
Роль клапана для наполнения масла на однофазном трансформаторе, установленном на полюсе, заключается в наполнении изоляционного масла в резервуар.
4. клапан для снятия масла с пробкой
Вентиль отвода масла и пробирка на однофазном трансформаторе, установленном на полюсе, используются для сброса воздуха и влаги, удаления осадков и примесей,обеспечивать качество и производительность масла внутри трансформатораВ то же время мы можем собирать образцы масла для анализа и тестирования.
5. Вентиль для снятия давления
Клапан снятия давления на однофазном трансформаторе, установленном на полюсе, в основном используется для защиты безопасной работы трансформатора, поддержания нормальных условий работы,и регулировать давление газа внутри трансформатора для обеспечения его стабильности и надежности.
6. Задержка освещения
Задержка освещения защищает трансформатор от перенапряжений, вызванных молнией, переключением и другими источниками ВЧ.Он отключает высоковольтные перепады заземлением, чтобы избежать прямого воздействия самого трансформатора..
7. Внутренний ток ограничивающий слияние
Сжигатель используется для ограничения повреждения обмотка трансформатора при наличии токов перегрузки.
8Выключатель
Один вторичный выключатель находится над обмотками внутри резервуара, а здесь расположена ручка управления, перегрузка и сигналный свет.защиту от масляного рычага, и позволяет пропускать часть энергии через выключатель, чтобы восстановить работу, когда он отключается.
Основные данные
| Фаза | Однофазная |
| Мощность | 167 КВА |
| Первичное напряжение | 4160GrdY/2400 |
| Класс первичного напряжения | Класс 5 кВ |
| Вторичное напряжение | 277/480В (L-N-L) |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный фазор | Однофазовая двойная обмотка |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Нажмите на менятель | Изменитель кнопок с 5-позиционным расположением с внешней рабочей ручкой |
| Импеданс | 30,5% Типично |
| Стандарты эффективности | Соответствует стандартам DOE 2016 и стандартам ANSI/IEEE |
| Пропускная способность жидкости* | 33.73 галлона |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Уровень звука | 55 дБА |
| Размеры* | 43.31'-W x 35.04'-D x 51.18'-H |
| Диаметр резервуара* | 24' OD |
| Сухой вес* | 749.56 фунтов |
| Эффективность | 990,10% |
| Нет потерь нагрузки (в ватах) | +/- 455 Вт |
| Потеря полной нагрузки (в ватах) | +/- 1,833 Вт |
| Общая потеря нагрузки (в ватах) | +/- 2 288 Вт |
Спецификации
| 10kva-500kva Однофазный трансформатор, погруженный в масло | ||||||
| Номинальная капитализация ((kVA) | Высокий | Низкое напряжение (v) | Символ соединения | Стандартный | Импеданс короткого замыкания ((%) | Эффективность |
| Напряжение ((v) | (%) | |||||
| 10 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 |
110 220 230 400 480 |
II0,II6 | IEEE/ANSI/DOE | 10,8 - 4% | 98.7 |
| 15 | 98.82 | |||||
| 25 | 98.95 | |||||
| 37.5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99.19 | |||||
| 100 | 99.25 | |||||
| 167 | 99.33 | |||||
| 250 | 99.39 | |||||
| 333 | 99.43 | |||||
| 500 | 99.49 | |||||
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
|
