| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | SCB10-2500/15 |
| Количество мин заказа: | 1 единица |
| Цена: | $10000-$100000 |
| Упаковывая детали: | Корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | Три. | Номинальная мощность: | 2500 КВА или настройка |
|---|---|---|---|
| Способ охлаждения: | АН/АФ | Входное напряжение: | 13200 |
| Выходное напряжение: | 480Y/277 | стандартный: | AS60076 |
| Основной материал: | Сталь кремния | Повышение температуры: | 100℃ |
| Высокий свет: | Электрический распределительный трансформатор из эпоксидной смолы,Трансформатор распределения электрической энергии 2500 кВ,Трансформатор из эпоксидной смолы 13200В |
||

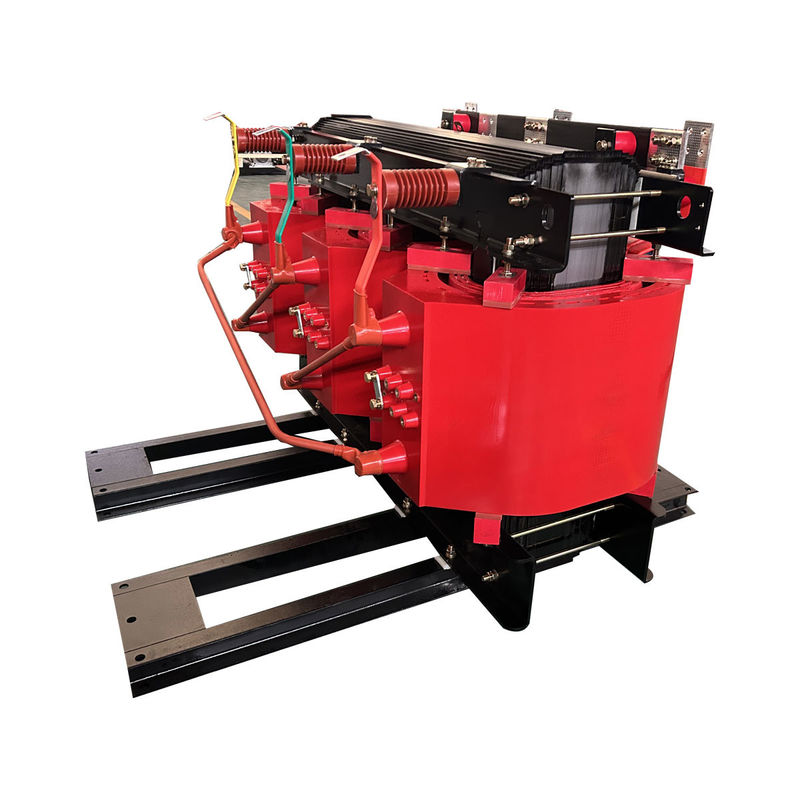

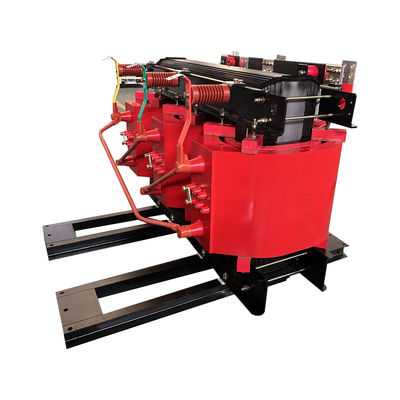

2500kva сухой тип эпоксидной смолы шаг вниз электрический распределительный трансформатор 13200V до 480V
Характеристика производительности
1) Железное ядро изготовлено из высококачественной кремниевой стали. Поверхность покрыта антикоррозионным покрытием и хорошей теплоотдачей, что обеспечивает низкую потерю и коррозионную устойчивость трансформатора.
2) Высоковольтная обмотка имеет непрерывное опускание вниз по диску с ленточным проводником ((алюминий или медь) и двойной изоляцией.
3) Низковольтная обмотка изготавливается из алюминиевой или медной фольги и завернута изоляционной фольгой, предварительно запечатанной эпоксидной смолой.
4) The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5) В вакуумной камере отливки смола вливается в форму для отверждения и формирования высокопрочной структуры FRP-тела.
структурные особенности
Основные данные
| Тип | Сухой тип, литая смола |
| Номер модели | SCB10-2500KVA/15 ~ 0,4KV |
| Фазы | 3 |
| Номинальная мощность |
2500КВА
|
| Тип изоляции | F/H |
| Способ охлаждения | АН/АФ |
| Первичное напряжение | 13200В |
| Вторичное напряжение | 480Y/277 |
| Векторная группа |
Dy11
|
| Диапазон доступа | ±2х2.5 |
| Номинальная частота | 50Hz/60Hz |
| Повышение температуры | 100°С |
| Импеданс | 50,7% |
| Убытки без нагрузки | 2070W |
| Потеря при нагрузке ((120°C) | 8780W |
| Материал намотки | Алюминий или медь |
| Ставка ПИ | IP00 до IP54 |
|
Вес
|
11500 |
| Основной материал | Кремниевая сталь |
| Стандартный | ANSI,IEC |
| Сертификат | CE/ISO |
Спецификация
| Номинальная мощность | Высокое напряжение | Низкий | Символ соединения | Убытки без нагрузки | Потеря нагрузки | Нет нагрузки | Вес | Независимость короткого замыкания |
| (KVA) | (KV) | Напряжение | (W) | (W) | (%) | (в кг) | (%) | |
| (KV) | ||||||||
| 10 | 6 6.3 10 10.5 11 |
0.4 | Dyn11 Да, да. |
0.15 | 0.325 | 4.1 | 130 | 4 |
| 30 | 0.215 | 0.75 | 3.2 | 260 | ||||
| 50 | 0.305 | 1.055 | 2.8 | 315 | ||||
| 80 | 0.415 | 1.46 | 2.6 | 470 | ||||
| 100 | 0.45 | 1.665 | 2.4 | 520 | ||||
| 125 | 0.53 | 1.955 | 2.2 | 585 | ||||
| 160 | 0.61 | 2.25 | 2.2 | 670 | ||||
| 200 | 0.7 | 2.675 | 2 | 790 | ||||
| 250 | 0.81 | 2.915 | 2 | 920 | ||||
| 315 | 0.99 | 3.67 | 1.8 | 1085 | ||||
| 400 | 1.1 | 4.22 | 1.8 | 1320 | ||||
| 500 | 1.305 | 5.165 | 1.8 | 1520 | ||||
| 630 | 1.46 | 6.31 | 1.6 | 1820 | 6 | |||
| 800 | 1.71 | 7.36 | 1.6 | 2105 | ||||
| 1000 | 1.99 | 8.6 | 1.4 | 2550 | ||||
| 1250 | 2.35 | 10.26 | 1.4 | 2900 | ||||
| 1600 | 2.755 | 12.42 | 1.4 | 3490 | ||||
| 2000 | 3.735 | 15.3 | 1.2 | 4220 | ||||
| 2500 | 4.5 | 19.53 | 1.2 | 4955 |
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
структурные особенности
1)Железное ядро изготовлено из высококачественной кремниевой стали. Поверхность покрыта антикоррозионным покрытием и хорошей теплоотдачей, что обеспечивает низкую потерю и коррозионную устойчивость трансформатора.
2)Высоковольтная обмотка имеет непрерывное опускание вниз по диску с ленточным проводником ((алюминий или медь) и двойной изоляцией.
3) Низковольтная обмотка изготовлена из алюминиевой или медной фольги и завернута изоляционной фольгой, предварительно запечатанной эпоксидной смолой.
4)The encapsulation process is a key stage withinthe manufacturing process Encapsulation is car-ried out under the most rigorous conditions inorder to ensure optimum insulating and mechani-cal characteristics.
5)В вакуумной камере отливки смола вливается в форму для отверждения и формирования высокопрочной структуры FRP-тела.
