Фаза: | третий этап | Номинальная мощность: | 75 кВА-50000 кВА |
---|---|---|---|
Первичное напряжение: | 12470GrdY/7200 | Вторичное напряжение: | 208Y/120 |
Частота: | 50/60 Гц | Класс охлаждения: | KNAN; самоохлаждаемые |
Обматывая материал: | Медный \ алюминиевый | Материал: | Лист кремния стальной |
Высокий свет: | Трансформатор с подставкой 12470v,Трансформатор с подъемной панелью,Трехфазный трансформатор мощностью 500 кВт |

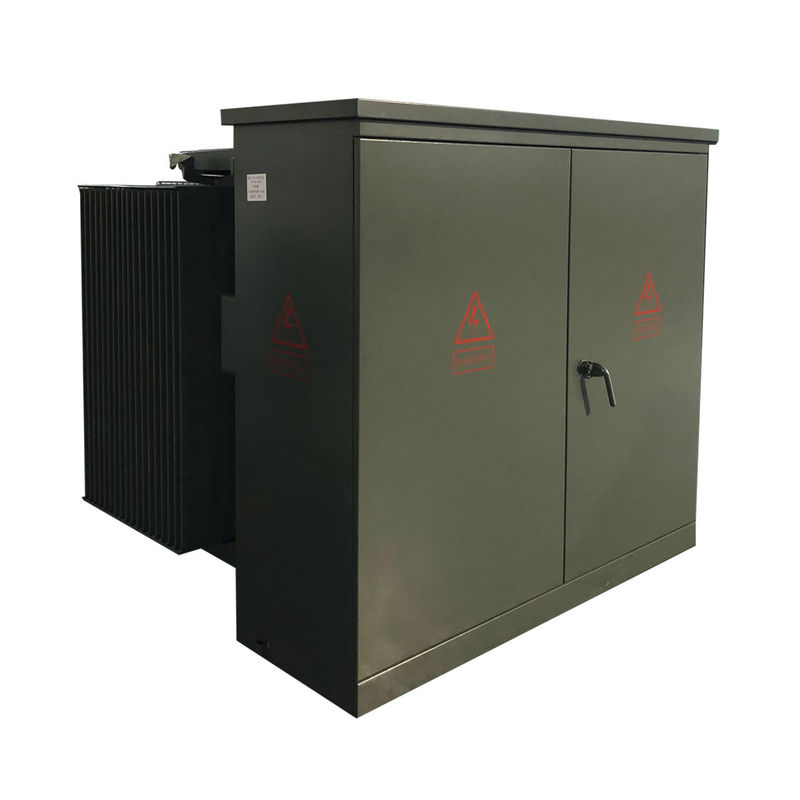

500кВ трехфазный трансформатор с установкой на подставку, снижение от 12470в до 208в
резюме
Трехфазный трансформатор, установленный на подложке, погружает переключатель нагрузки и предохранитель на высоковольтную сторону трансформатора с ядром и обмотками трансформатора в том же масляном баке,имеет преимущества передовой структуры, надежная производительность, экономия энергии и снижение потребления, гибкое использование, сильная адаптивность и экономические преимущества.
Описание
Мы можем сделать эту подстанцию в соответствии с требованиями пользователей и клиентов в соответствии с их рисунком / схемой одной линии (SLD) и потребностью.V. стандарт IEC62271-200.HV & LV отделение с полной функцией.
1При испытании питания в один раз, он также может быть установлен с оборудованием для испытаний для достижения спроса на испытания.
2.)Трансформаторный отсек может быть выбран S11,S13 или другой трансформатор с низким потреблением масла и трансформатор сухого типа.Комнаты трансформаторов имеют системы автоматического охлаждения ветром и системы освещения.
3Низковольтный отсек может быть изготовлен в соответствии с потребностями пользователей, он принимает фиксированную или собранную структуру для системы электроснабжения, он имеет много функций, таких как распределение света,распределение энергии, реактивная мощность, испытание электрической мощности и т.д. для улучшения качества распределения энергии и удовлетворения потребителей.
СтандартныйОсобенность
1- Первичный переключатель.
1) 5-позиционный переключатель.
2)4 положение переключателя прерывания нагрузки, может работать с помощью горячей палочки и позволяет гибко выполнять ремонт и техническое обслуживание.
2.заключение соединения
1)Основные кабели питания соединены с помощью локтевых разъемов.
2)Внешне закрепленные буши с вставками брекеров.
3)Интегральные грузоотрывающие или негрузоотрывающие тюбинки.
4) Вторичное завершение Внешне закрепленные тюбинки с NEMA 4-отверстием, 6-отверстием. 8-отверстием, 10-отверстием или 12-отверстием.
3Защитное устройство
1) Фюзеляции штыка с частичным диапазоном ограничения тока.
2) Устройство автоматического снижения давления.
3) Масштабный нефтяник.
4) Термометр масла.
5) Вакуумный датчик давления.
6) Дренажный клапан с выборкой.
7)Класс распределения, металлические оксиды, 3-36 кВ.
8)Класс распределения, молниезадерживатели клапанового типа, 3-27 кВ.
Технические чертежи
Спецификация
Номинальная мощность | Убытки | Размер ((мм) | Масса ((kg) | ||||
Потери без нагрузки ((W) | Потеря на нагрузке | W | D | H | Масло в литрах | Общая масса (кг) | |
45 кВА | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
75 кВА | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
150 кВА | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
300 кВА | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
500 кВА | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
750 кВА | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
1000 кВА | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
1500 кВА | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
2000 кВА | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
2500 кВА | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
3000 кВА | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
3750 кВА | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
