| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | S-1000/5 |
| Количество мин заказа: | 1Объект |
| Цена: | $5000-$150000 |
| Упаковывая детали: | Коробка из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | третий этап | Мощность: | 1мВА |
|---|---|---|---|
| Первичное напряжение: | 4160V или на заказ | Вторичное напряжение: | 480Y/277 |
| Группа векторов: | Дин1 | Эффективность: | >99.2 |
| Размеры: | 71-W x 73-D x 71-H | Класс охлаждения: | KNAN; самоохлаждаемые |
| Высокий свет: | Трансформатор распределения 4160в,Трансформатор распределения 4160в,установленный на подставке |
||

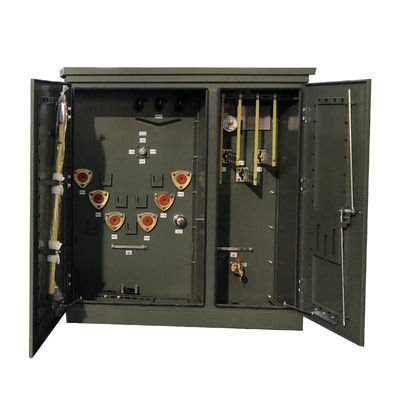

1000 КВА Трехфазный подставный трансформатор с низким уровнем напряжения от 4160 В до 480 В
резюме
Трехфазные распределительные трансформаторы с подкладкой на масле мощные, надежные и спроектированы с учетом окружающей среды.Эти трансформаторы обеспечивают повышенную надежность и защиту от сбоев критического оборудования.Низкие эксплуатационные затраты и тепловые выбросы этих трансформаторов делают их идеальным выбором для широкого спектра применений.
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Операция | Операция с понижением |
| Фаза | Три фазы |
| Мощность | 1МВА (1000 КВА) |
| Векторная группа | DYN1 |
| Первичное напряжение | 4160 В |
| Первичный BIL | 60 кВ |
| Вторичное напряжение | 480Y/277 |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс | 50,75% |
| Рейтинг переключателя перерыва нагрузки | 300 ампер, 5 кВ |
| Материал намотки | Алюминий/медь |
| Эффективность в % | 99.20% |
| Нет потерь нагрузки (в ватах) | +/- 1 300 Вт |
| Потеря полной нагрузки (в ватах) при 100% | +/- 8,500 Вт |
Особенность
1) Часть трансформатора и часть шкафа управления варианта США, из которых трансформаторная часть представляет собой полностью герметизированную конструкцию,и изолирующее масло может быть двух типов высокой точки зажигания масло или обычное масло.
2)Контрольный шкаф разделен на высоковольтную и низковольтную комнаты.
3)Высоковольтное помещение оборудовано: высоковольтной розеткой кабеля, молниезащитником, ручкой управления переключателем нагрузки, ручкой переключателя невозбуждения, вставным предохранителем, клапаном для снятия давления,термометр, датчики давления, датчики положения масла, розетки для наполнения масла, клапаны для слива масла и т. д., переключатели нагрузки, переключатели крана для отключения, предохранители для подключения и т. д.все погружены в масло трансформатора вместе с ядром трансформатораВысоковольтный кабель и трансформатор соединены локтевыми кабельными разъемами.
4)С низковольтной стороны могут быть установлены воздушные выключатели, трансформаторы тока, а также счетчики электроэнергии, амперметры и вольтметры,и выходной схемы и устройства компенсации емкости могут быть настроены в соответствии с потребностями пользователя.
Спецификация
| Трехфазный трансформатор | ||||
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 | ||
Технические чертежи
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
