| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | С-300/15 |
| Количество мин заказа: | 1Объект |
| Цена: | $5000-$150000 |
| Упаковывая детали: | Коробка из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000 штук/месяц |
| Фаза: | третий этап | Мощность: | 300KVA |
|---|---|---|---|
| Первичное напряжение: | 12470GrdY/7200 | Вторичное напряжение: | 208Y/120V |
| Эффективность: | > 99,00% | Импеданс: | 5,0% |
| Обматывая материал: | Медь | Класс охлаждения: | НА; Самоохлаждение |
| Высокий свет: | Степ-даун трансформатор 12470в,Трансформатор с подставкой,Трансформатор типа масла 208в |
||

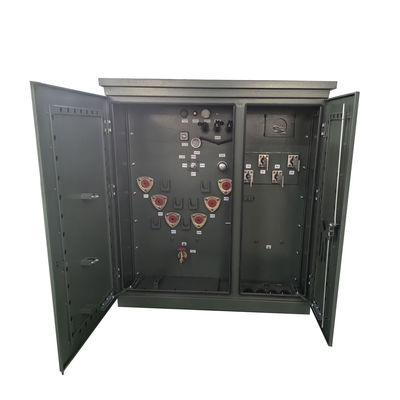

300kva Трехфазный масляный трансформатор типа 12470v до 208v
Производительность
1) Структура компактная и разумная, а объем небольшой, что составляет всего около одной трети от европейского типа переменной коробки той же емкости;
2) Полностью герметичная, полностью изолированная конструкция, отсутствие необходимости устанавливать барьеры безопасности и надежная гарантия личной безопасности;
3) Для пользователей есть различные схемы питания, из которых можно выбрать, которые могут использовать терминальное питание и реализовать кольцевую сеть или двойное питание;
4) Используется трансформатор S11 с маслом, который имеет низкие потери, низкое повышение температуры и высокую мощность перегрузки;

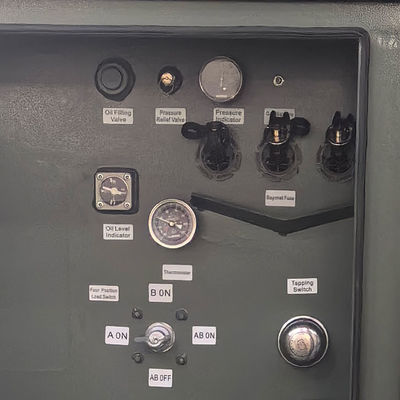

5) Для защиты используются двойные предохранители (запасный предохранитель + вставный предохранитель).и предохранитель с подключаемым предохранителем имеет характеристики двойной чувствительности к течению и температуре для обеспечения безопасной и надежной работы продукта.;

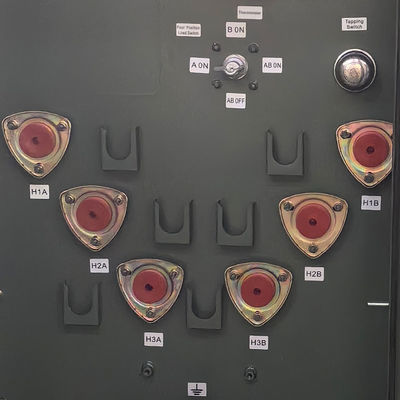

6) Кабельный разъем 200А может быть подключен и выключен под нагрузкой и может работать как переключатель нагрузки в чрезвычайных ситуациях.
7) Намотка использует соединение Dyn11 и железное ядро использует трехфазную четырехколонную структуру, так что продукт может работать под любой асимметричной нагрузкой, и нейтральная точка не дрейфует,напряжение стабильно, качество питания высокое, шкаф нагревается, шум низкий, а эффективность защиты от молнии хорошая;
8) Кабинет принимает антикоррозионный дизайн и специальную обработку распылительной краской, красивую и новую, подходящую для различных условий, и достигает эффекта украшения города.
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Фаза | Три фазы |
| Мощность | 300 кВА |
| Векторная группа | - Что? |
| Первичное напряжение | 12470GrdY/7200 |
| Класс первичного напряжения | Класс 15 кВ |
| Первичный фазор | Уай с землей |
| Первичный BIL | 95 кВ |
| Вторичное напряжение | 480Y/277 |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный фазор | Уай-Н |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс (типичный) | 10,2-6,0% Типично |
| Тип первичного соединения | Смертный фронт |
| Материал намотки | Медь |
| Оценка температуры окружающей среды | 40°C |
| Уровень звука | 55 дБА |
| Общая масса (наполненная жидкостью) * | 3,637 фунтов |
| Эффективность в % | 99.00% |
| Нет потерь нагрузки (в ватах) | +/- 500 Вт |
| Потеря полной нагрузки (в ватах) при 100% | +/- 3000 Вт |
| Общая потеря нагрузки (в ватах) при 100% | +/- 3500 Вт |
Фотографии завода
Технические чертежи
Спецификация
| Трехфазный трансформатор | ||||
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 |
||
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
