| Место происхождения: | КНР |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | S-500/15 |
| Количество мин заказа: | 1Объект |
| Цена: | $5000-$150000 |
| Упаковывая детали: | Корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000set/month |
| Фаза: | третий этап | Мощность: | 500 КВА или на заказ |
|---|---|---|---|
| Первичное напряжение: | 13800В | Вторичное напряжение: | 208Y/120V |
| Эффективность: | > 99,10% | Повышение температуры: | 65°С |
| Импеданс (типичный): | 50,0-7,5% Типично | Класс охлаждения: | НА; Самоохлаждение |
| Высокий свет: | Трансформатор на подставке мощностью 500 кВт,Трансформатор с подставкой 13800В,Трансформатор типа 3-фазного масла |
||

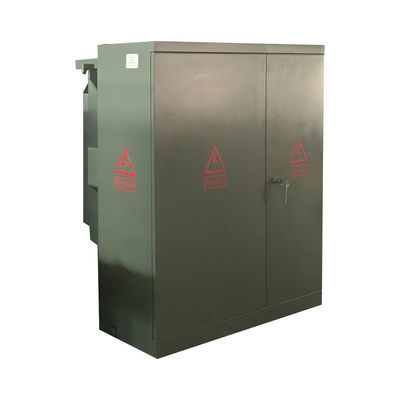

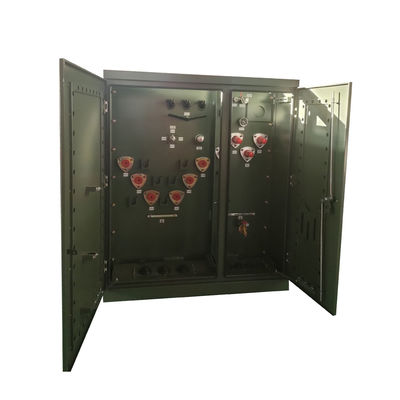

500 КВА 3-фазное трансформаторное масло типа 13800V до 208V
Производительность
1. трансформаторы с подшипниками изготавливаются с номинальной мощностью до 10000 кВА.
2. трансформатор, установленный на подставке, проектируется и испытывается в соответствии со стандартами, включая CSA, IEEE c.57, и DOE в зависимости от обстоятельств.
3. Трансформаторы, установленные на подушках, заполнены маслом и имеют не поддающуюся подделке конструкцию.
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Фаза | Три фазы |
| Мощность | 500 кВА |
| Векторная группа | DYN1 |
| Первичное напряжение | 13200В |
| Класс первичного напряжения | Класс 15 кВ |
| Первичный фазор | Дельта |
| Первичный BIL | 95 кВ |
| Вторичное напряжение | 208Y/120 |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Вторичный фазор | Уай-Н |
| Вторичный BIL | 30 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°C Среднее значение w/ 80°C Горячая точка |
| Класс охлаждения | ОНАН; самоохлаждаемые |
| Импеданс (типичный) | 5% |
| Тип первичного соединения | Смертный фронт |
| Материал намотки | Медь |
| Основной материал | Сталь, ориентированная на зерно |
| Эффективность в % | 990,10% |
| Потеря полной нагрузки (в ватах) при 100% | +/- 5000 Вт |
Фотографии завода
Технические чертежи
Спецификация
| Трехфазный трансформатор | ||||
| Номинальная мощность (KVA) | Высокое напряжение (KV) | Низкое напряжение (V) | Убытки (W) | |
| Потеря без нагрузки (W) | Потеря нагрузки (W) | |||
| 75 кВА | 24.94/14.4 кВ 12.47/7.2 кВ 34.5 кВ/ 19.92КВ/ 130,8 кВ/ 13.2 кВ/ или другие |
120/240 В 480Y/ 277В 600Y/ 347В |
180 | 1250 |
| 112.5 кВА | 200 | 1500 | ||
| 150 кВА | 280 | 2200 | ||
| 225 кВА | 400 | 3050 | ||
| 300 кВА | 480 | 3650 | ||
| 500 кВА | 680 | 5100 | ||
| 750 кВА | 980 | 7500 | ||
| 1000 кВА | 1150 | 10300 | ||
| 1500 кВА | 1640 | 14500 | ||
| 2000 кВА | 2160 | 20645 | ||
| 2500 кВА | 2680 | 23786 | ||
| 3000 кВА | 3300 | 25300 | ||
| 3750 кВА | 4125 | 27875 | ||
| 5000 кВА | 5200 | 30000 |
||
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
