| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | S-500/12 |
| Количество мин заказа: | 1Объект |
| Цена: | $1000-$150000 |
| Упаковывая детали: | Корпус из фанеры |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000set/month |
| Фаза: | Три. | тип трансформатора: | Проложите установленный, Compartmental типа |
|---|---|---|---|
| Мощность: | 225kVA | Класс изоляции: | E |
| Первичное напряжение: | 12470V | Вторичное напряжение: | 208Y/120 |
| повышение температуры: | 65°C | Эффективность: | 99% |
| Высокий свет: | 225 КВА ПАД-настроенный трансформатор,Трансформатор,установленный на 3 фазовой подставке |
||

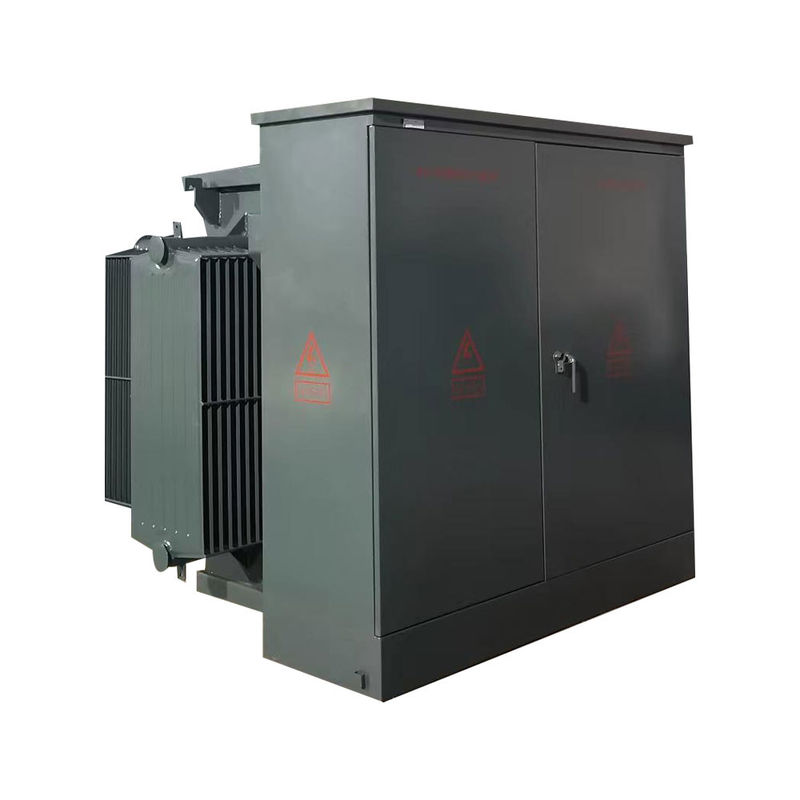

225 Ква Трехфазная подставка на трансформаторное масло погруженное 12470в до 208в
Структура продукции
1) часть трансформатора и часть шкафа управления варианта США, из которых трансформаторная часть представляет собой полностью герметизированную конструкцию,и изолирующее масло может быть двух типов высокой точки зажигания масло или обычное масло.
2) Управляющий шкаф разделен на высоковольтную и низковольтную комнаты.
3) Высоковольтное помещение оборудовано: высоковольтной кабельной розеткой, молниезащитным устройством, ручкой управления переключателем нагрузки, ручкой переключателя невозбуждения, вставным предохранителем, клапаном для снятия давления,термометр, датчики давления, датчики положения масла, розетки для наполнения масла, клапаны для слива масла и т. д., переключатели нагрузки, переключатели крана для отключения, предохранители для подключения и т. д.все погружены в масло трансформатора вместе с ядром трансформатораВысоковольтный кабель и трансформатор соединены локтевыми кабельными разъемами.
4) Низковольтная сторона может быть установлена с воздушными выключателями, трансформаторами тока, а также счетчиками электрической энергии, ампермерами и вольтметрами,и выходной схемы и устройства компенсации емкости могут быть настроены в соответствии с потребностями пользователя.
Спецификация
| Номинальная мощность | Группа напряжения ((kV) | Убытки ((kW) | Масса (кг) | (мм) | Размер | ||||||||||
| Способ подключения | Без нагрузки | Нагрузка | Ток без нагрузки | Импедантное напряжение | (Л) | (W) | (H) | ||||||||
| (kVA) | HV | LV | % | % | % | % | Машина | Нефть | Валовой | Размер | Вертикальная | Горизонтальные | |||
| 50 | 0.4 | Dyn11 Yd11 Dyn5 Да, да. |
0.21 | 1.21 | 2 | 60,50% | 195 | 205 | 590 | 1000 | 950 | 1450 | 550 | 550 | |
| 100 | 0.29 | 2.02 | 1.8 | 320 | 240 | 790 | 1080 | 1000 | 1600 | 550 | 550 | ||||
| 125 | 0.34 | 2.38 | 1.7 | 395 | 270 | 950 | 1100 | 1030 | 1630 | 660 | 660 | ||||
| 160 | 0.36 | 2.83 | 1.6 | 460 | 285 | 1020 | 1130 | 1060 | 1630 | 660 | 660 | ||||
| 200 | 0.43 | 3.33 | 1.5 | 555 | 325 | 1170 | 1190 | 1060 | 1670 | 660 | 660 | ||||
| 250 | 0.51 | 3.96 | 1.4 | 630 | 340 | 1340 | 1260 | 1160 | 1700 | 660 | 660 | ||||
| 315 | 38.5 | 0.61 | 4.77 | 1.4 | 720 | 400 | 1530 | 1280 | 1240 | 1790 | 660 | 660 | |||
| 400 | 36.5 | 0.73 | 5.76 | 1.3 | 830 | 490 | 1780 | 1960 | 880 | 1900 | 820 | 820 | |||
| 500 | 35 | 0.86 | 6.93 | 1.2 | 930 | 510 | 1960 | 2020 | 940 | 1920 | 820 | 820 | |||
| 630 | 33 | 1.04 | 8.28 | 1.1 | 1085 | 600 | 2290 | 2070 | 1010 | 2010 | 820 | 820 | |||
| 800 | 1.23 | 9.9 | 1 | 1270 | 660 | 2640 | 2240 | 1040 | 2150 | 820 | 820 | ||||
| 1000 | 1.44 | 12.15 | 1 | 1495 | 735 | 3100 | 2300 | 1200 | 2150 | 820 | 820 | ||||
| 1250 | 1.76 | 14.67 | 0.9 | 1775 | 830 | 3630 | 2450 | 1280 | 2250 | 1070 | 1070 | ||||
| 1600 | 2.12 | 17.55 | 0.8 | 2140 | 935 | 4235 | 2220 | 1510 | 2350 | 1070 | 1070 | ||||
| 2000 | 2.61 | 21.5 | 0.8 | 2535 | 1035 | 4910 | 2310 | 1740 | 2440 | 1070 | 1070 | ||||
| 2500 | 3.15 | 23 | 0.8 | 3140 | 1190 | 5840 | 2370 | 1840 | 2490 | 1070 | 1070 | ||||
Технические чертежи
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
