| Место происхождения: | Китай |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | S-45k |
| Количество мин заказа: | 1Объект |
| Цена: | $1000-$10000 |
| Упаковывая детали: | Случай переклейки |
| Время доставки: | 30 дней |
| Условия оплаты: | T/T |
| Поставка способности: | 1000set/month |
| Фаза: | Трехфазный | Охлаждая метод: | ONAN/KNAN |
|---|---|---|---|
| Частота: | 50HZ/60Hz | Уровень изоляции: | E |
| Мощность: | 45кВА | Первичное напряжение: | 13200GrdY/7620 |
| Вторичное напряжение: | 208Y/120 | повышение температуры: | 65℃ |
| Высокий свет: | Трансформатор распределения энергии типа масла,Трансформатор распределения энергии,установленный на подставке |
||

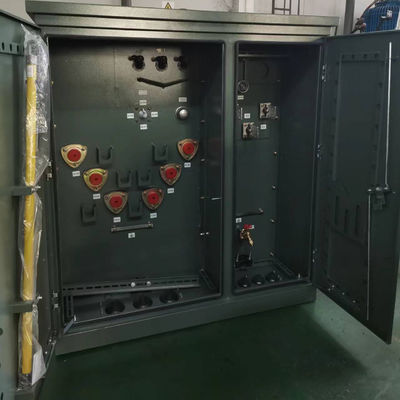

45 КВА Трехфазный трансформатор типа масла, установленный на подставке, тип комбинированного распределительного трансформатора
Производительность
1)Нет резервуара для хранения масла, высота трансформатора уменьшена,это позволяет сэкономить место для установки и транспортные расходы.
2)Эластичность волнового радиатора может компенсировать изменение объема масла, вызванное изменением температуры.
3)Кайка - это резервуар радиатора из гофрированного материала, который не только имеет функцию охлаждения, но и имеет функцию "дыхания".
4) масло трансформатора не вступает в контакт с воздухом,который эффективно предотвращает погружение кислорода и воды в трансформатор и приводит к ухудшению производительности (старение материалов и масла).
5)Новая конструкция высокого и низкого напряжения обмотки, разумное расположение для масляной трубы и соединения, что увеличивает способность механической прочности и противозамыкания.
6)Мы используем спиральные петли с продольным траекторием масла для получения лучшего эффекта охлаждения.Мы улучшаем эффективную поддержку конечного лица петли для укрепления анти короткого замыкания электрической способности.
Основные данные
| Тип трансформатора | Подъемник, отсекный |
| Конфигурация трансформатора | Наполненная жидкостью подставка |
| Тип питания трансформатора | Питание петлей |
| Фаза | Три фазы |
| Мощность | 45 кВА |
| Векторная группа | - Что? |
| Первичное напряжение | 13200GrdY/7620 |
| Класс первичного напряжения | Класс 15 кВ |
| Первичный фазор | Уай с землей |
| Вторичное напряжение | 208Y/120 |
| Класс вторичного напряжения | 1Класс 2 кВ |
| Частота | 60 Гц |
| Повышение температуры | 65°С |
| Квалификация изоляции | Изоляция класса Е - 120°C, 248°F |
| Класс охлаждения | KNAN; самоохлаждаемые |
| Импеданс | 40,5% |
| Рейтинг переключателя перерыва нагрузки | 200 ампер, 15 кВ |
| Стандарты эффективности | Соответствует стандартам DOE 2016, стандартам CSA, стандартам ANSI/IEEE. |
| Оценка K-фактора (гармоническое смягчение) | K-1 (стандарт) |
| Пропускная способность жидкости (масла) * | 70 галлонов |
| Масса жидкости (масла) * | 536 кг |
| Материал намотки | Алюминий |
| Оценка температуры окружающей среды | 40°C |
| Уровень звука | 48 дБА |
| Квалификация корпуса | НЕМА 3R Противопогодный шкаф для проводки, герметизированный бак |
| Размеры* | 68-W x 39-D x 50-H |
| Сухое вес (без масла) * | 663 фунта |
| Общая масса (наполненная жидкостью) * | 1, 701 фунт |
| Эффективность в % | 99.00% |
| Нет потерь нагрузки (в ватах) | +/- 114 Вт |
| Потеря полной нагрузки (в ватах) при 100% | +/- 570 Вт |
| Общая потеря нагрузки (в ватах) при 100% | +/- 684W |
Спецификация
| Номинальная мощность | Убытки | Размер ((мм) | Масса ((kg) | ||||
| Потери без нагрузки ((W) | Потеря на нагрузке | W | D | H | Масло в литрах | Общая масса (кг) | |
| 45 кВА | 160 | 1000 | 1730 | 990 | 1270 | 416 | 950 |
| 75 кВА | 180 | 1250 | 1730 | 990 | 1270 | 435 | 1020 |
| 150 кВА | 280 | 2200 | 1730 | 1245 | 1270 | 473 | 1225 |
| 300 кВА | 480 | 3650 | 1830 | 1295 | 1270 | 605 | 1655 |
| 500 кВА | 680 | 5100 | 2260 | 1345 | 1270 | 720 | 2110 |
| 750 кВА | 980 | 7500 | 2260 | 1448 | 1628 | 1022 | 2950 |
| 1000 кВА | 1150 | 10300 | 2260 | 1500 | 1625 | 1325 | 3720 |
| 1500 кВА | 1640 | 14500 | 2210 | 1470 | 2150 | 1552 | 4672 |
| 2000 кВА | 2160 | 20645 | 2380 | 1600 | 2220 | 1855 | 5670 |
| 2500 кВА | 2680 | 27786 | 3070 | 1650 | 2330 | 2006 | 6580 |
| 3000 кВА | 3300 | 30300 | 3260 | 1850 | 2460 | 2336 | 7500 |
| 3750 кВА | 4125 | 37875 | 4080 | 2060 | 2680 | 2650 | 8450 |
Фабричные испытания
Процесс производства
Частые вопросы
1Вопрос: Можно заказать образец?
О: Да, мы приветствуем заказ образца для проверки качества.
2Вопрос: Сколько времени?
О: Время массового производства 15-25 дней.
3. Q: Сколько времени гарантия?
Ответ: 24 месяца с B/L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.
4Вопрос: Есть ли OEM/ODM?
A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.
Услуги на заказ:
a. настраиваемый цвет и специальная функция.
b. Коробка на заказ.
в. Напечатать логотип клиента.
d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.
5Вопрос: Как контролировать качество продукции?
A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества, когда продукция будет завершена.
