| Место происхождения: | КИТАЙ |
|---|---|
| Фирменное наименование: | WINLEY |
| Сертификация: | CE,ISO |
| Номер модели: | D-50/10 |
| Количество мин заказа: | 1Unit |
| Цена: | $1000-$10000 |
| Упаковывая детали: | Случай переклейки |
| Время доставки: | 30days |
| Условия оплаты: | T/T |
| Поставка способности: | 1000set/month |
| Расклассифицированная емкость: | 50KVA или подгонянный | Участок: | Одиночная фаза |
|---|---|---|---|
| Первичное напряжение: | 12470GrdY/7200 или подгонянный | Вторичное напряжение: | 240/120V или подгонянный |
| Частота: | 60Hz/50Hz | Уровень изоляции: | A/E |
| повышение температуры: | 65°C | Питание: | Петля |
| Высокий свет: | Трансформатор на подставке 240 В,Трансформатор с установкой на подставку 50 кВА,Трансформатор с маслозагруженной подставкой |
||

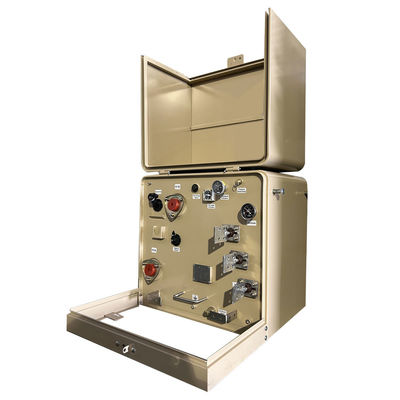

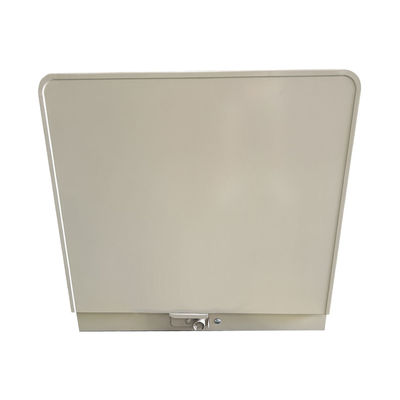

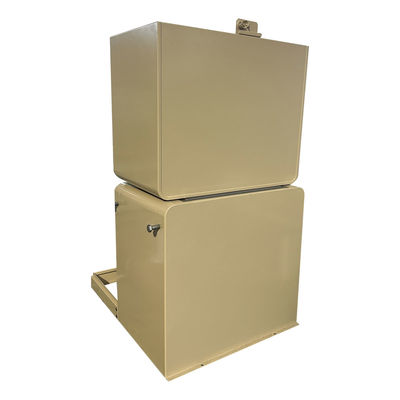

Масляный трансформатор 25 кВА/50 кВА/75 кВА с однофазным монтажом на подушке
Подведение итогов
1) Однофазные трансформаторы, монтируемые на подставке, размещаются внутри шкафа с дверцами и замками, обычно расположенными на открытом воздухе.Эти трансформаторы производятся мощностью от 25 до 250 кВА.
2) Все эти распределительные трансформаторы имеют масляную изоляцию, самоохлаждение, доступны с петлевым или радиальным питанием и имеют тупиковый вход.
3) Эти трансформаторы выпускаются в двух основных конфигурациях: с радиальной и петлевой подачей, которые выбираются в зависимости от типа цепи, в которой будут установлены трансформаторы.
Спецификация
| Однофазный трансформатор мощностью 25–500 кВА, монтируемый на подставке | ||||||
| Номинальная мощность (кВА) | Высокий | Низкое напряжение (В) | Символ подключения | Стандартный | Сопротивление короткого замыкания (%) | Эффективность |
| Напряжение (В) | (%) | |||||
| 25 | 4160 7200 12000 12470 13200 13800 19920 24940 34500 | 110 220 230 400 480 | II0,II6 | IEEE/ANSI/ДОУ | 1,0-4,5% | 98,95 |
| 37,5 | 99.05 | |||||
| 50 | 99.11 | |||||
| 75 | 99,19 | |||||
| 100 | 99,25 | |||||
| 167 | 99,33 | |||||
| 250 | 99,39 | |||||
| 333 | 99,43 | |||||
| 500 | 99,49 | |||||
Особенность
1) Покрытие бака однофазного трансформатора, монтируемого на подушке, превышает C57,12.8 и C57,12.29.Полное соответствие стандартам целостности корпуса IEEE C57.12.28.

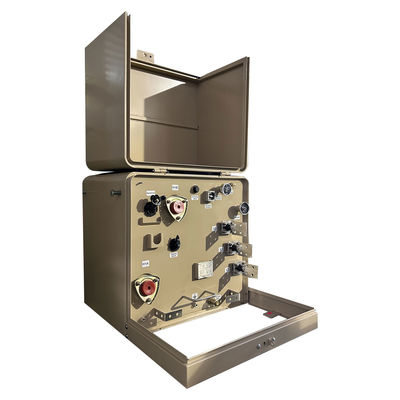

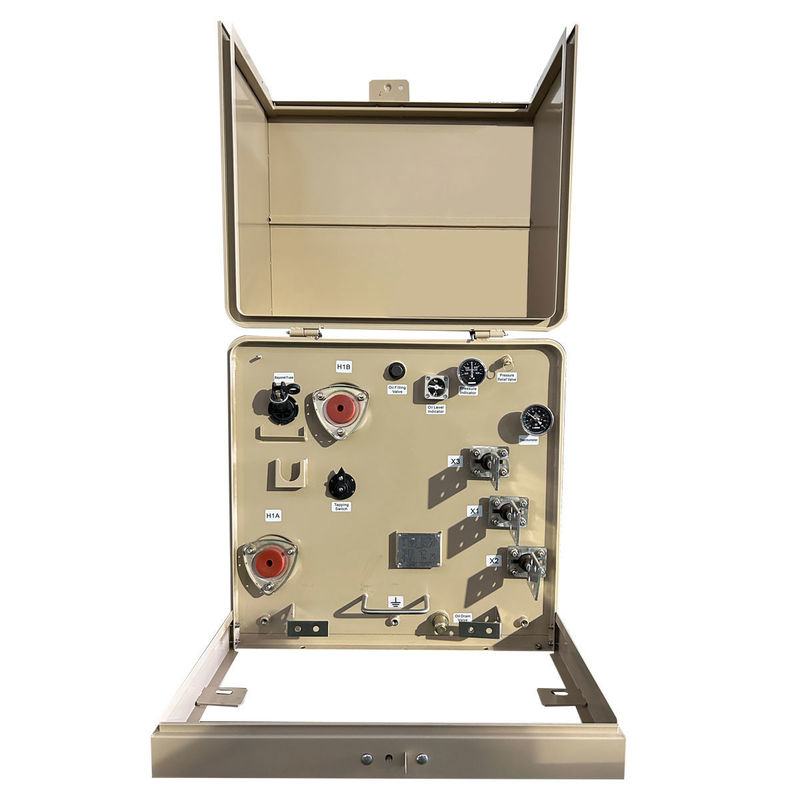

2) Два универсальных гнезда для высоковольтных втулок с внешним зажимом для работы по петлевой подаче или один отсек для втулок с внешним зажимом для режима радиальной подачи.
3) Три низковольтных втулки с внешним зажимом и медными шпильками с резьбой, включая полностью изолированную нейтральную клемму со съемной заземляющей шиной.
4)Рельефные втулки крепления;Утопленное дно масляного отсека.
5) Подъемные приспособления из нержавеющей стали с резьбой и заподлицо.
6) Автоматическое устройство сброса давления.
7)Минеральное масло электрического качества с ингибитором окисления.
8) Съемный капот с шарнирными штифтами и цилиндрами из нержавеющей стали, устойчивыми к коррозии. Корпус из мягкой стали и съемный порог крепятся с помощью крепежа из нержавеющей стали. Монтажный кронштейн для аксессуаров на передней панели.
9)Выпуклые верхние поверхности капота и масляного отсека для предотвращения удержания воды.
10) Пробка заливной горловины/уровня масла;Пробка для слива масла;Условия заземления резервуара.
11) Коррозионностойкий блокирующий узел с невыпадающим предохранительным болтом с пятигранной головкой, плавающей гайкой и навесным замком.
Производственный процесс
Часто задаваемые вопросы
1. Вопрос: Могу ли я заказать образец?
О: Да, мы приветствуем заказ образцов для тестирования и проверки качества.
2. Вопрос: какое время выполнения заказа?
О: время массового производства 15-25 дней.
3. Вопрос: Каков срок гарантии?
A: 24 месяца от B/L.Если возникнут какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, и мы предоставим бесплатный сервис.В зависимости от количества продуктов мы бесплатно предоставим легко повреждаемые аксессуары.мы также можем предоставить техническую поддержку, если вам нужно.
4. Вопрос: доступен ли OEM/ODM?
А: Да, это так!Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем изготовить продукцию в соответствии с чертежами или требованиями заказчика.
Индивидуальные услуги:
а.Индивидуальный цвет и специальная функция.
б.Индивидуальная коробка.
в.Напечатайте логотип клиента.
д.Если у вас есть другие идеи о продукте, мы можем помочь вам спроектировать и запустить их в производство.Вышеуказанные индивидуальные услуги должны быть подтверждены перед производством.
5. Вопрос: Как контролировать качество продукции?
О: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE.У нас есть профессиональные инженеры.Рабочие строго обязаны изготавливать изделия по чертежам.В каждом процессе есть технические инструкторы. Руководители контроля качества будут регулярно проверять производство.Мы будем проводить тесты производительности продукции во время производства, а также комплексные испытания качества после завершения производства продукции.
