Трансформатор с однофазным маслом, установленный на подставке, тип 12470V до 120V 37,5 кВа

Основная информация
Место происхождения: Китай
Фирменное наименование: WINLEY
Сертификация: CE,ISO
Номер модели: D-37,5/15
Количество мин заказа: 1 единица
Цена: $1000-$10000
Упаковывая детали: корпус из фанеры
Время доставки: 30 дней
Условия оплаты: T/T
Поставка способности: 1000 штук/месяц
Подробная информация
Фаза: Однофазная Номинальная мощность: 37.5 кВА или на заказ
Первичное напряжение: 12470GrdY/7200 Вторичное напряжение: 240/120
Повышение температуры: 65°С Класс охлаждения: KNAN; самоохлаждаемые
Материал намотки: Медь Эффективность: 98.90%
Высокий свет:

Трансформатор с подставкой 37

,

5 кВА

,

Трансформатор KNAN


Характер продукции

Трансформатор с однофазным маслом типа 12470V до 120V 25kva 37,5Kva 50Kva 75Kva 100Kva





1)Трансформаторы с однофазным подшипником размещаются в шкафу с дверями и замками, обычно на открытом воздухе.
2)Все эти распределительные трансформаторы изолированы маслом, охлаждены сефом, доступны в виде петли или радиального питания и имеют тупиковую фронтную систему.
3)Эти трансформаторы имеют две основные конфигурации: радиационный и циклный, которые выбираются в зависимости от типа цепи, на которой будут установлены трансформаторы.



Подробная информация о продукте

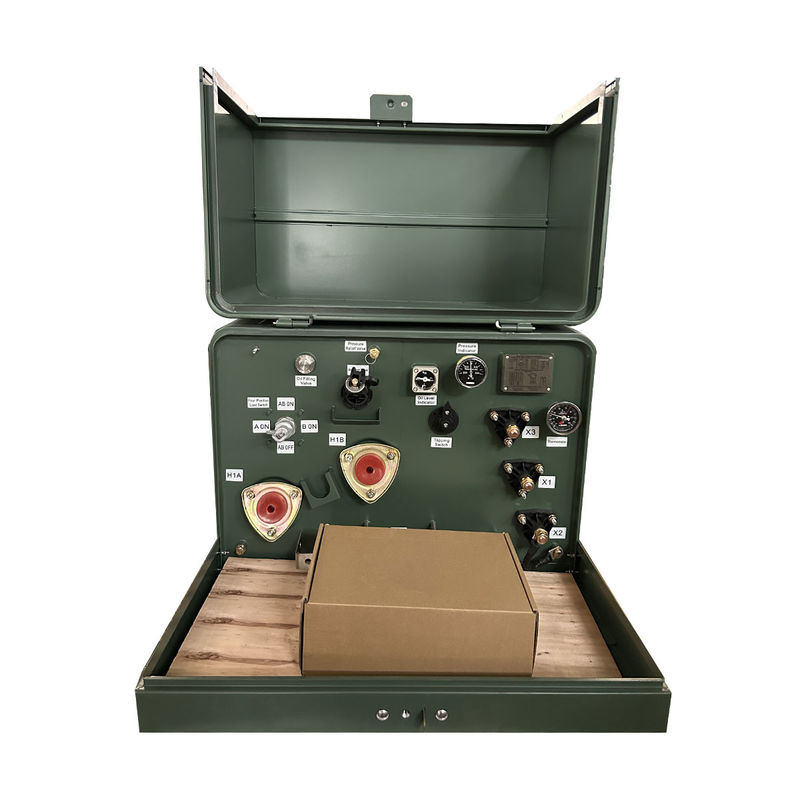

Трансформатор с однофазным маслом, установленный на подставке, тип 12470V до 120V 37,5 кВа 0





Основные данные



Тип трансформатора Установленные на подставку, отсекный тип II
Тип питания трансформатора Питание петлей
Фаза Однофазная
Мощность 37.5 кВА
Векторная группа II6
Первичное напряжение 12470GrdY/7200
Класс первичного напряжения Класс 15 кВ
Первичный фазор Уай с землей
Первичный BIL 95 кВ
Вторичное напряжение 120/240 (L-N-L)
Класс вторичного напряжения 1Класс 2 кВ
Вторичный фазор Однофазовая двойная обмотка
Вторичный BIL 30 кВ
Частота 60 Гц
Повышение температуры 65°С
Квалификация изоляции Изоляция класса Е - 120°C, 248°F
Класс охлаждения KNAN; самоохлаждаемые
Импеданс 2% Типично
Материал намотки Медь
Размеры* 34.25'-W x 37.4'-D x 25.2'-H
Сухое вес (без масла) * 507.05 фунтов
Общая масса (наполненная жидкостью) * 1432.98 фунтов
Рейтинги Соответствует/превышает рейтинги эффективности DOE 2016 года
Эффективность 98.90%
Нет потерь нагрузки (в ватах) * +/- 135 Вт
Потеря нагрузки (в ватах) * +/- 590 Вт




Особенность



1)однофазное покрытие резервуара трансформатора с установкой на подложку превышает C57,12.8 и С57,12.29Полное соответствие IEEE C57.12.28 стандарты целостности корпуса.
2)Два внешне зажатых универсальных высоковольтных бусинных скважин для работы с петлевым питанием или одна внешне зажатая бусинная скважина для работы с радиальным питанием.
3)Три внешне закрепленных низковольтных корпуса с натянутыми медными болтами, включая полностью изолированный нейтральный терминал с съемным земляным ремнем.
4)Установки для рельефных корпусов; дно отсекающего масляного отсека.
5)Установки для подъема из нержавеющей стали с натяжкой.
6)Автоматическое устройство для снятия давления.
7)Минеральное масло электрического качества с ингибитором окисления.
8)Удаляемый капот с коррозионностойкими колокольчиками и бочками из нержавеющей стали..
9)Укрытые верхние поверхности капота и масляного отсека для предотвращения удержания воды.
10)Засочка для наполнения масла/уровня масла; Засочка для слива масла; Условия заземления резервуара.
11)Коррозионно-устойчивая блокировочная установка с защитным болтом с пятиглавой, плавающим орехом и подвесным замком.



Спецификация



Трансформатор с однофазной подставкой 25-500 кВА
Номинальная капитализация ((kVA) Высокий Низкое напряжение (v) Символ соединения Стандартный Импеданс короткого замыкания ((%) Эффективность
Напряжение ((v) (%)
25 4160 7200 12000 12470 13200 13800 19920 24940 34500 110 220 230 400 480 II0,II6 IEEE/ANSI/DOE 10,0-4,5% 98.95
37.5 99.05
50 99.11
75 99.19
100 99.25
167 99.33
250 99.39
333 99.43
500 99.49



Рисунок

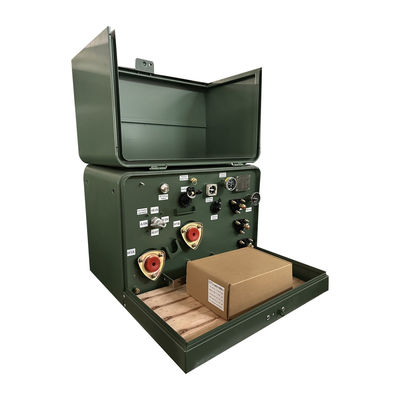

Трансформатор с однофазным маслом, установленный на подставке, тип 12470V до 120V 37,5 кВа 1



Аксессуары

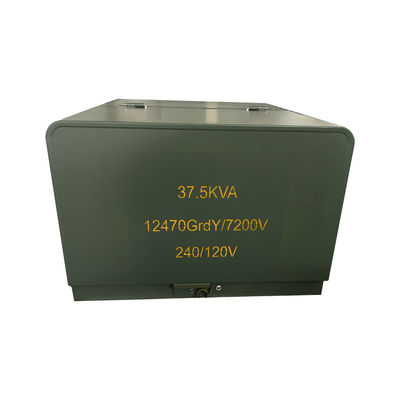

Трансформатор с однофазным маслом, установленный на подставке, тип 12470V до 120V 37,5 кВа 2



Процесс производства



Трансформатор с однофазным маслом, установленный на подставке, тип 12470V до 120V 37,5 кВа 3



 225 KVA Pad Mount Three Phase Oil Type Transformer 4160V To 480 1 225 KVA Pad Mount Three Phase Oil Type Transformer 4160V To 480 2



Частые вопросы



1Вопрос: Можно заказать образец?

О: Да, мы приветствуем заказ образца для проверки качества.

2Вопрос: Сколько времени?

О: Время массового производства 15-25 дней.

3. Q: Сколько времени гарантия?

Ответ: 24 месяца с момента B / L. Если есть какие-либо проблемы с аксессуарами, просто предоставьте фотографии поврежденного аксессуара, тогда мы предоставим бесплатный сервис.мы предоставим легко поврежденные аксессуары бесплатно. мы также можем предоставить техническую поддержку, если вам понадобится.

4Вопрос: Есть ли OEM/ODM?

A: Да, это так! Мы являемся производителем с нашей собственной командой исследований и разработок, мы можем настроить продукцию в соответствии с рисунком или требованиями клиента.

Услуги на заказ:

a. настраиваемый цвет и специальная функция.

b. Коробка на заказ.

в. Напечатать логотип клиента.

d. Ваши другие идеи о продукте, мы можем помочь вам разработать и ввести их в производство.

5Вопрос: Как контролировать качество продукции?

A: Наша компания владеет основной технологией, все виды продукции имеют сертификат CE. У нас есть профессиональные инженеры. Рабочие строго обязаны производить продукцию в соответствии с чертежами.Каждый процесс имеет технических инструкторовМы будем регулярно проверять производство, проводить тесты производительности продукции во время производства и всеобъемлющие тесты качества после завершения производства.
