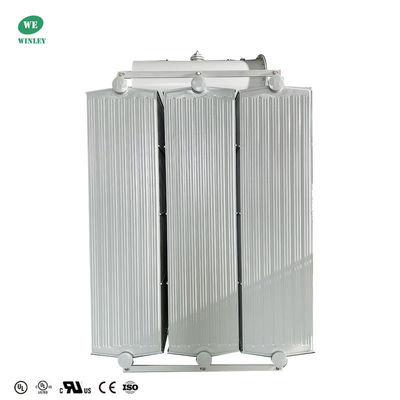

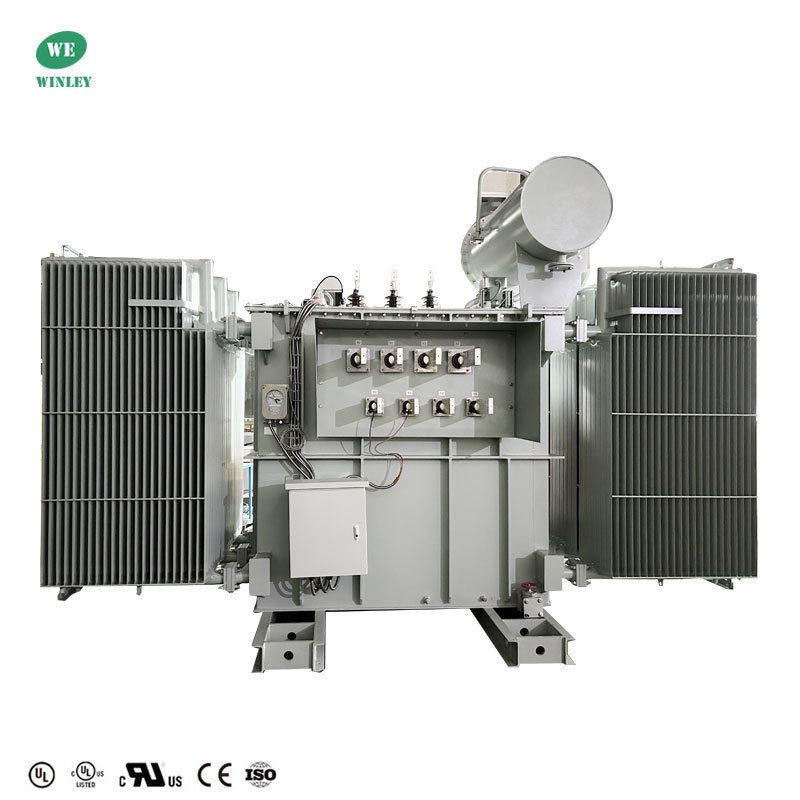

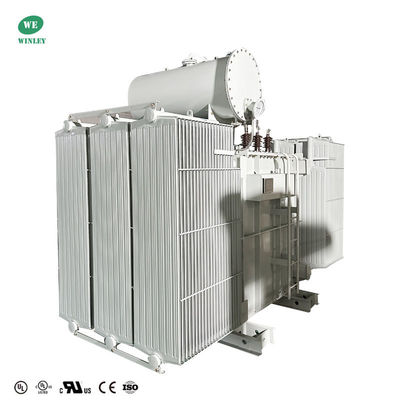

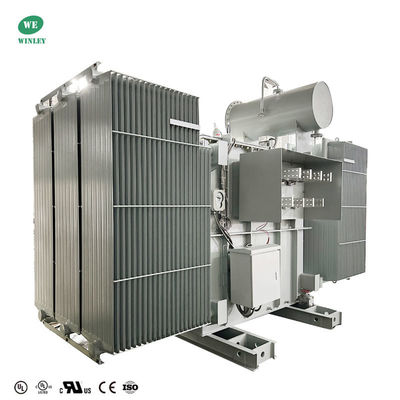

Силовой трансформатор подстанции 6500 кВА, повышающий напряжение с 480 В до 13800 В, с двойным разделением обмоток, для солнечных электростанций

Наименование марки:	WINLEY
Номер модели:	С-6500/13,8
МОК:	1UNIT
цена:	$1000-$150000
Подробная информация об упаковке:	фанерный корпус
Условия оплаты:	Т/Т

Подробная информация

Описание продукта

Подробная информация

Место происхождения:

Китай

Сертификация:

CE,ISO

трансформатор подстанции

Операция:

Повысительный

Емкость:

6500Kva

Первичное напряжение:

480Г/277-480Г/277

Вторичное напряжение:

13800В

Векторная группа:

Дин11, Дин11

Класс охлаждения:

Онон; Самоооооооооооо

Стандартный:

IEC60076

Поставка способности:

500Set/месяц

Выделить:

Трансформатор подстанции 6500 кВА

Силовой трансформатор 480В - 13800В

Dyn11

Масляный трансформатор типа yn11

Описание продукта

Повышающий силовой трансформатор подстанции 6500 кВА, повышение напряжения с 480 В до 13800 В, с двойной обмоткой для солнечных электростанций

Солнечный повышающий трансформатор с двойной обмоткой - это специализированный трансформатор, предназначенный для солнечных энергетических систем. Он использует двойные разделенные обмотки для эффективного повышения низкого напряжения, выдаваемого солнечными панелями (или инвертором), до более высокого напряжения, подходящего для подключения к сети или накопления энергии. Трансформатор разделяет входное напряжение на две отдельные обмотки и повышает его, сохраняя при этом электрическую изоляцию, тем самым повышая как эффективность, так и безопасность.

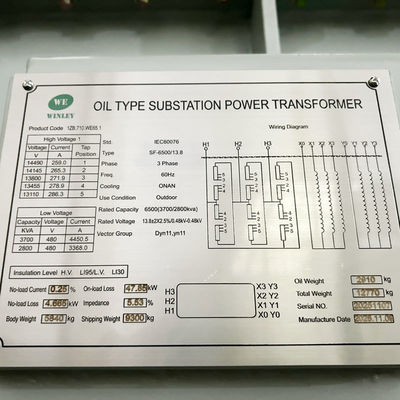

Основные данные трансформатора подстанции

№	Характеристики	Ед. изм.	Спецификация
1	Тип	~	Масляный, с расширителем
2	Номинальная мощность	кВА	6500
3	Мощность 1	кВА	3700 кВА, Макс. ток 6000A
4	Мощность 2	кВА	2800 кВА, Макс. ток 4500A
5	Количество фаз	~	3
6	Первичное напряжение	В	480Y/277-480Y/277
7	Первичное соединение 1	~	(4) лопатка с 16 отверстиями
8	Первичное соединение 2	~	(4) лопатка с 12 отверстиями
9	Вторичное напряжение	В	13800
10	Вторичное соединение	~	(3) фарфоровый изолятор 15 кВ
11	Тип регулировки	~	Без нагрузки
12	Диапазон регулировки	%	±2*2.5%
13	Метод охлаждения	~	ONAN
14	Номинальная частота	Гц	60
15	Группа векторов	~	Dyn11,yn11
16	Класс изоляции	~	A
17	Температура окружающей среды	℃	от -10 до 40
18	Повышение температуры	K	65

Чертеж силового трансформатора подстанции

Особенности трансформаторов с двойной обмоткой

Улучшенное распределение тепла - Разделение сердечника и обмотки на две симметричные половины выравнивает тепловыделение, уменьшая горячие точки и улучшая охлаждение — важно для надежной работы в высокотемпературных условиях фотоэлектрических систем.
Лучшая параллельная работа - Каждая половина может работать независимо или вместе, обеспечивая гибкое распределение нагрузки и позволяя трансформатору продолжать работу, если одна секция отключена, что повышает резервирование и доступность.
Более простая транспортировка и установка - Меньшие, более легкие компоненты легче перемещать на удаленные или гористые участки, а сборка на месте проще — особенно для сборных или установленных на салазках станций.
Экономия места и модульность - Раздельная конструкция поддерживает компактные компоновки (параллельные или Г-образные), что делает ее хорошо подходящей для ограниченного пространства, модульных подстанций.
Более низкие электромагнитные помехи (EMI) - Сбалансированный магнитный поток и ток между двумя половинами снижают электромагнитный шум, способствуя соответствию требованиям ЭМС.
Гибкость обслуживания - Одну сторону иногда можно отключить для осмотра или частичного обслуживания, не останавливая подачу электроэнергии — ценно для критических объектов, таких как центры обработки данных или центры возобновляемой энергии.

Применение

Крупные фотоэлектрические электростанции используют 500 кВт в качестве базовой генерирующей установки, а инверторы мощностью 500 кВт являются рыночным стандартом. Подключение инвертора к сборной (блочной) подстанции является критическим шагом в фотоэлектрической системе, поэтому конструкция должна учитывать баланс между контролем затрат и технической обоснованностью. Поэтому трансформатор с двойной обмоткой предлагает идеальное решение для повышения напряжения.

СПЕЦИФИКАЦИЯ ПРОДУКТА

кВА	ВН	НН	Ширина (мм)	Длина (мм)	Высота (мм)
315 кВА	11000 В	400 В	800	696	1336
500 кВА	27600 В	480GrdY/277 В	1730	2300	1510
500 кВА	11000 В	415 В	1700	1700	1650
750 кВА	11000 В	433 В	1850	1845	1465
1000 кВА	14400 В	415/240 В	1085	1860	1570
1200 кВА	13800 В	240 В	2450	1850	1820
1500 кВА	24940 В	600 В	1800	1880	1895
2000 кВА	7200 В	600GrdY/346	1766	2680	1982
2000 кВА	44000 В	600 В	1260	2090	1700
2500 кВА	24940 В	480GrdY/277 В	2400	2200	2060
3000 кВА	11000 В	415 В	1600	2330	1920
3000 кВА	22800 В	415/240 В	2130	3500	1910
3750 кВА	44000 В	600 В	2240	2650	2700
4000 кВА	33 кВ	600Y/347	2150	3250	2290
5000 кВА	34500 В	7200 В	3780	1850	3450
5000 кВА	34500 В	4160 В	2799	2400	2938
6300 кВА	35000 В	400 В	3520	2820	3470
6800 кВА	34500 В	800 В	3400	2670	3400
7500 кВА	27600Y	4160 В	3350	3290	2270

Больше трансформаторов подстанций
